Работа с Access UI#

Общие настройки работы с Access#

Язык UI#

Сервис поддерживает работу на двух языках:

Русский;
Английский.

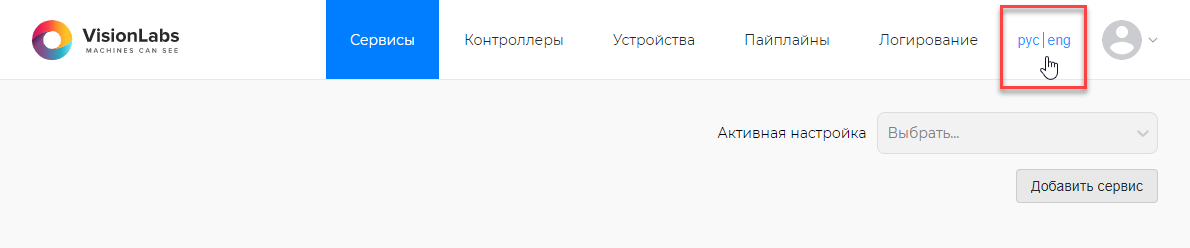

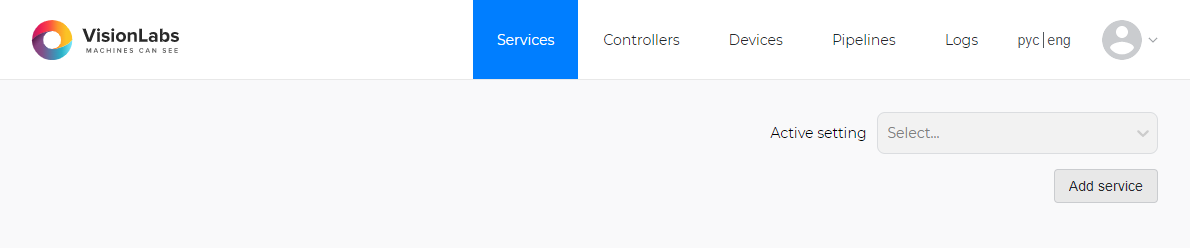

Для смены языка необходимо нажать на кнопку рус|eng на главной панели (Рисунок 1).

Страница автоматически перезагрузится и отобразит англоязычный интерфейс (Рисунок 2)

Для возврата к русскому интерфейсу нажмите на кнопку рус|eng еще раз.

Роли в Access#

В Access доступна одна роль — «администратор». Описание прав «администратора» представлено в Таблице (Таблица 3).

Таблица 3. Перечень доступных разделов и прав

Роль	Доступные разделы	Права
Администратор	Сервисы	Добавление/редактирование/удаление сервисов;
	Контроллеры	Добавление/редактирование/удаление контроллеров;
	Устройства	Добавление/редактирование/удаление устройств;
	Пайплайны	Добавление/редактирование/удаление пайплайнов;
	Логирование	Просмотр логов;
		Экспорт логов.

Добавление учетной записи#

Все учетные записи пользователей создает администратор Access.

Полное описание процесса создания пользователей см. в Руководстве администратора.

Авторизация в Access#

Доступ пользователя к Access осуществляется посредством входа в веб-браузере на сайт.

Необходимо открыть веб-браузер и перейти на сервер, где был установлен Access. Пример адреса: http://10.16.6.241:9092/services.

Ссылку для входа в веб-интерфейс Access необходимо запросить у администратора.

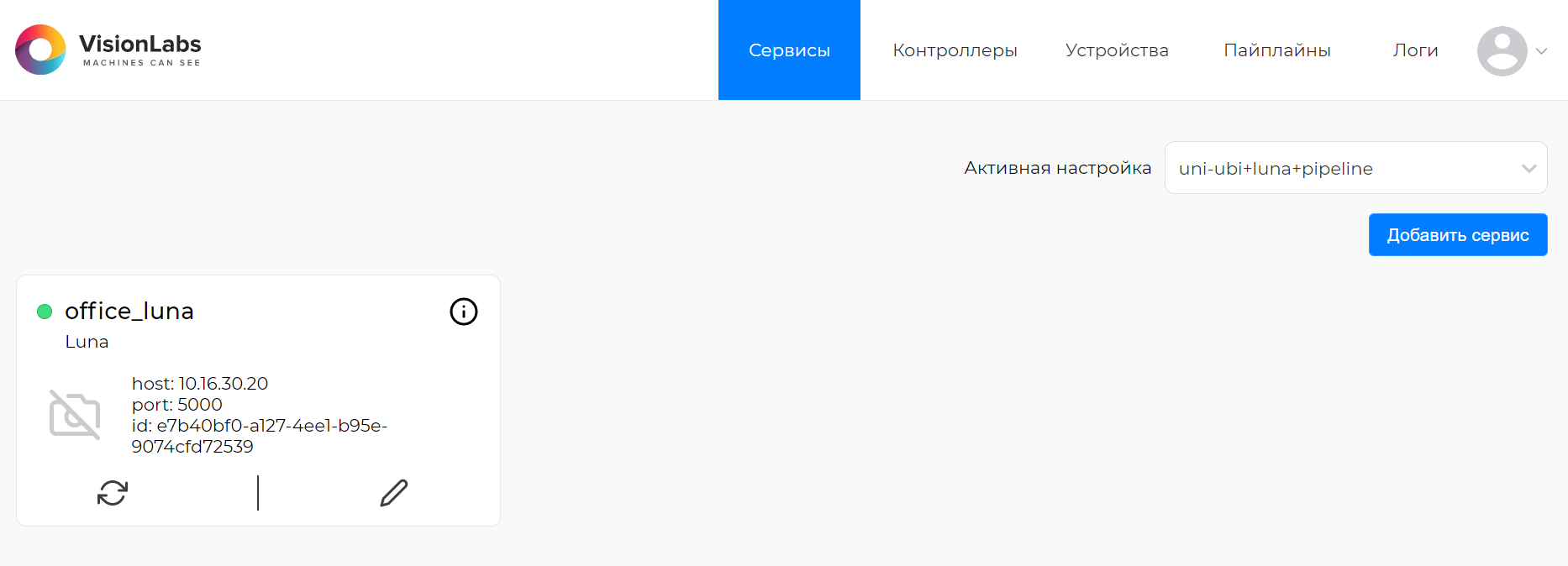

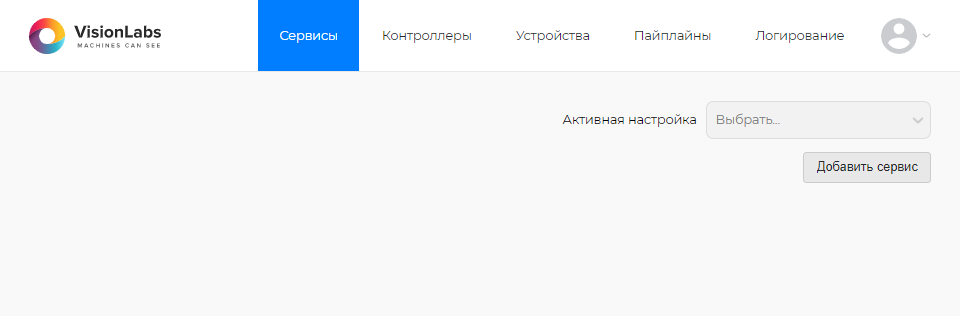

При первичном входе в Access запускается страница Сервисы (Рисунок 3).

Не авторизированным пользователям доступен только просмотр созданных сервисов, контроллеров, устройств и логов.

Рисунок 3. Общий вид интерфейса Access в веб-браузере

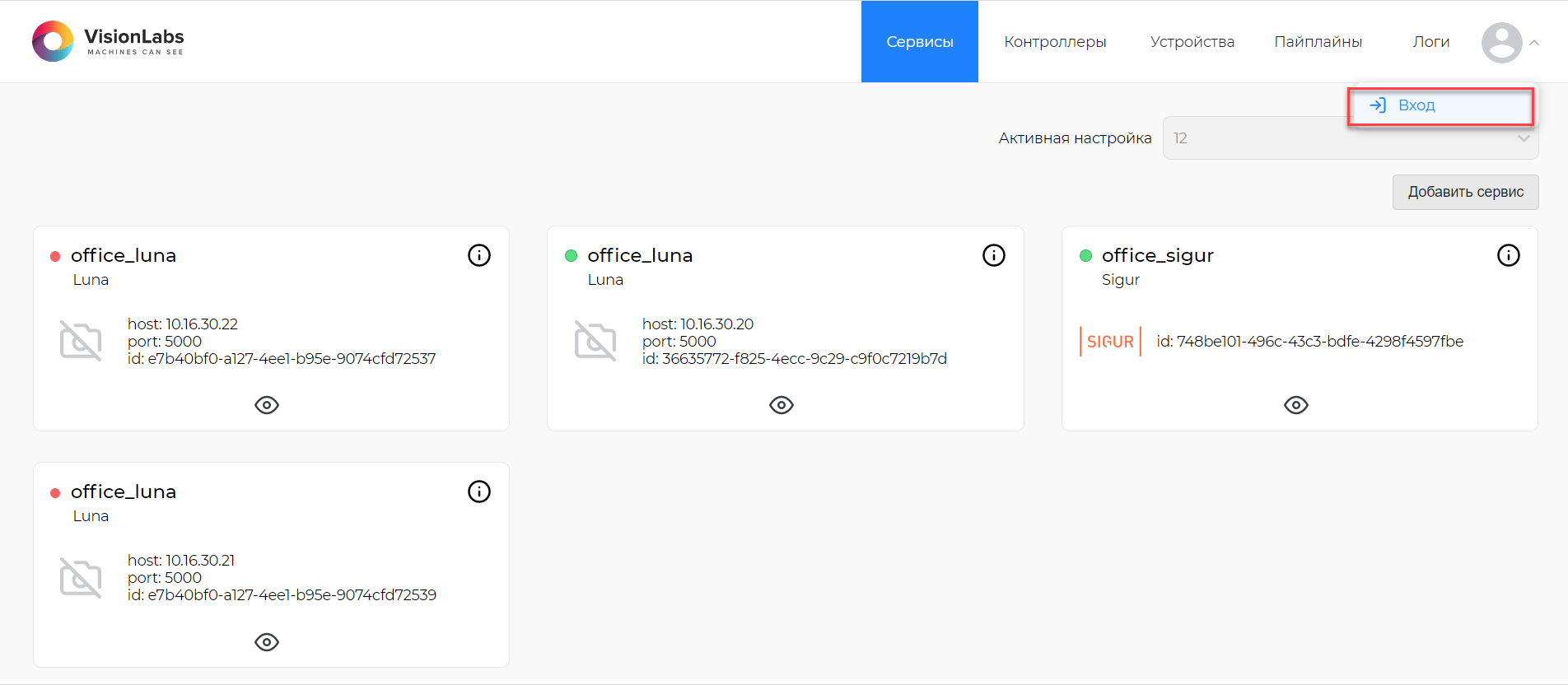

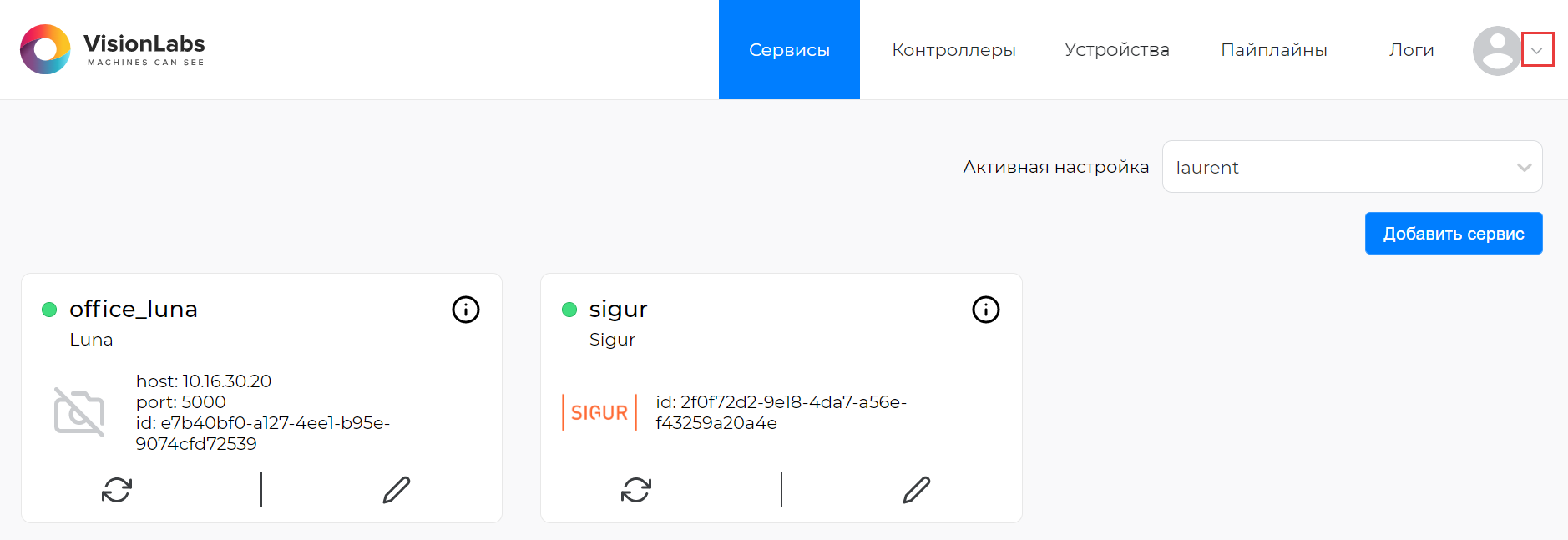

Для авторизации в Access необходимо нажать на стрелку справа от аватара пользователя и нажать на кнопку «Вход» (Рисунок 4).

Рисунок 4. Вход в учетную запись пользователя

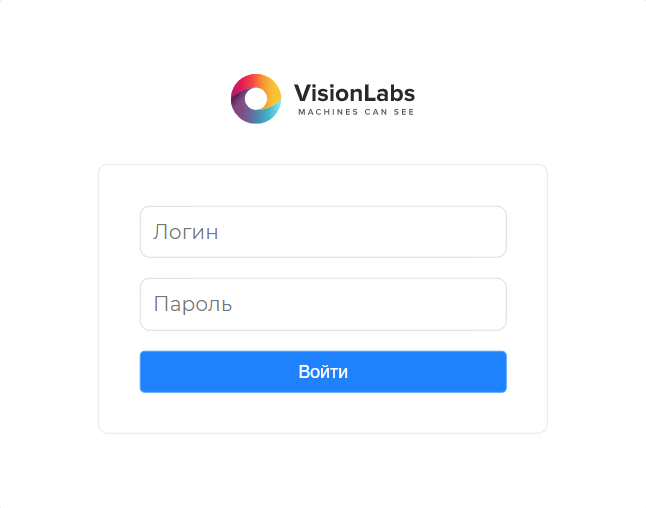

При входе в Access запускается форма авторизации (Рисунок 5).

Для авторизации в Access необходимо ввести учетные данные (логин и пароль) в соответствующие поля и нажать кнопку «Войти».

Логин и пароль запрашиваются у администратора Access.

При входе в Access пользователь попадает на страницу «Сервисы» (Рисунок 6), где ему доступна возможность настройки и добавления компонентов Access.

Рисунок 6. Экран страницы при авторизации пользователя в Access

Выход из учетной записи Access#

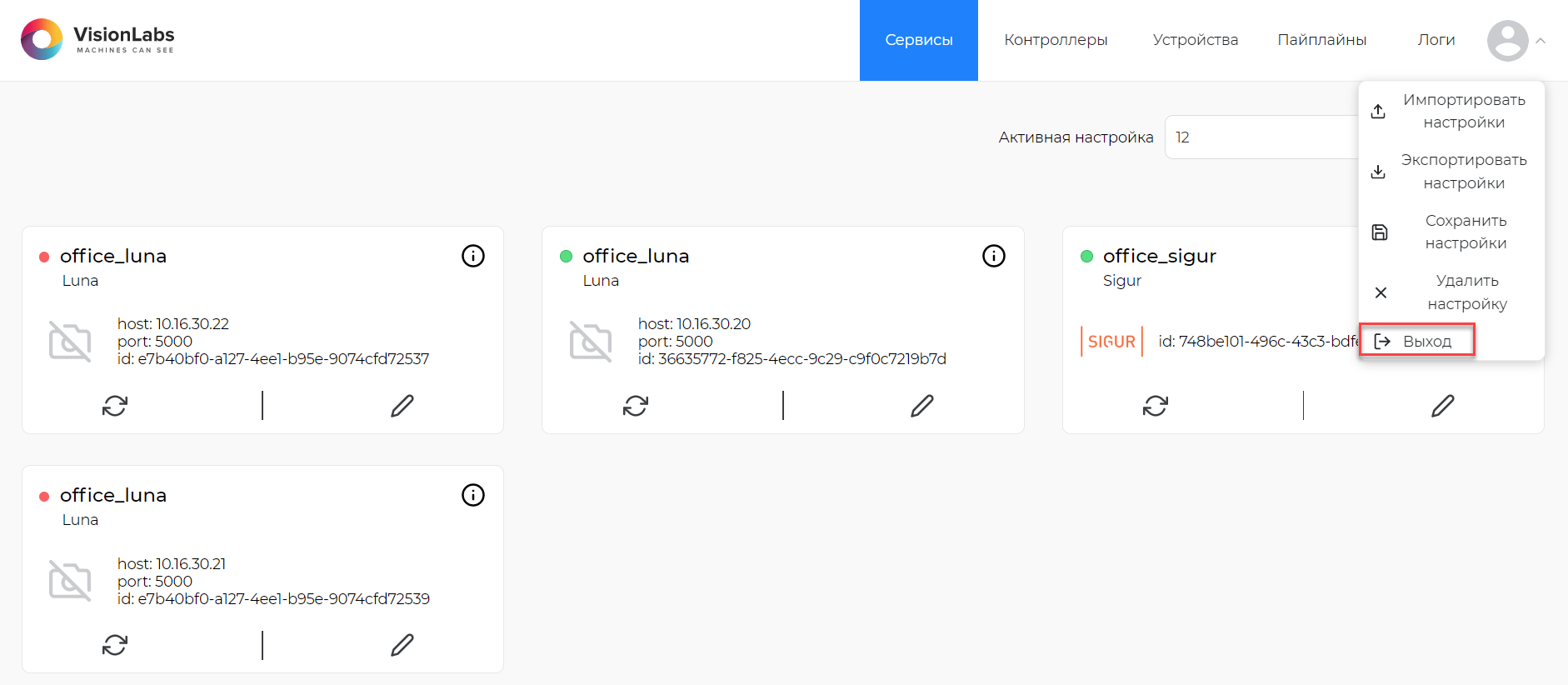

Для выхода из учетной записи необходимо нажать на стрелку справа от аватара пользователя и нажать на кнопку «Выход» (Рисунок 7).

Рисунок 7. Выход из учетной записи пользователя

После нажатия на кнопку «Выход» пользователь перемещается на страницу с общим видом интерфейса Access в веб-браузере, где ему не будет доступна возможность настройки и добавления компонентов Access.

Переменные ФИО#

Поля для ввода successful_pass_message_template позволяют выводить ФИО распознанных лиц:

Если ФИО имеет более 30 символов, то имя будет сокращено до Фамилия И.О.

{fullname} - ФИО лица из поля "Информация" (user_data). Иванов Петр Сергеевич;
{lastname} - Фамилия лица. Это первое слово из поля "Информация". Иванов;
{firstname} - Имя лица. Это второе слово из поля "Информация". Петр;
{middlename} - Отчество лица. Это третье слово из поля "Информация". Сергеевич;
{short_lastname} - Первая буква фамилии с точкой на конце. И.;
{short_firstname} - Первая буква имени с точкой на конце. П.;
{short_middlename} - Первая буква отчества с точкой на конце. С. .

Для вывода сообщения на экране терминала необходимо указать желаемые варианты ФИО в полях successful_pass_message_template и unsuccessful_pass_message.

Пример использования переменных ФИО:

Запись в настройках	Вывод на терминале
Добро пожаловать, {fullname}!	Добро пожаловать, Иванов Петр Сергеевич!
Добро пожаловать, {firstname} {middlename}!	Добро пожаловать, Петр Сергеевич!

Разделы Access#

Пользовательский интерфейс Access содержит 5 разделов в основном меню и 4 функции в выпадающем меню (Рисунок 8).

Основное меню состоит из разделов: «Сервисы», «Контроллеры», «Устройства», «Пайплайны» и «Логирование».

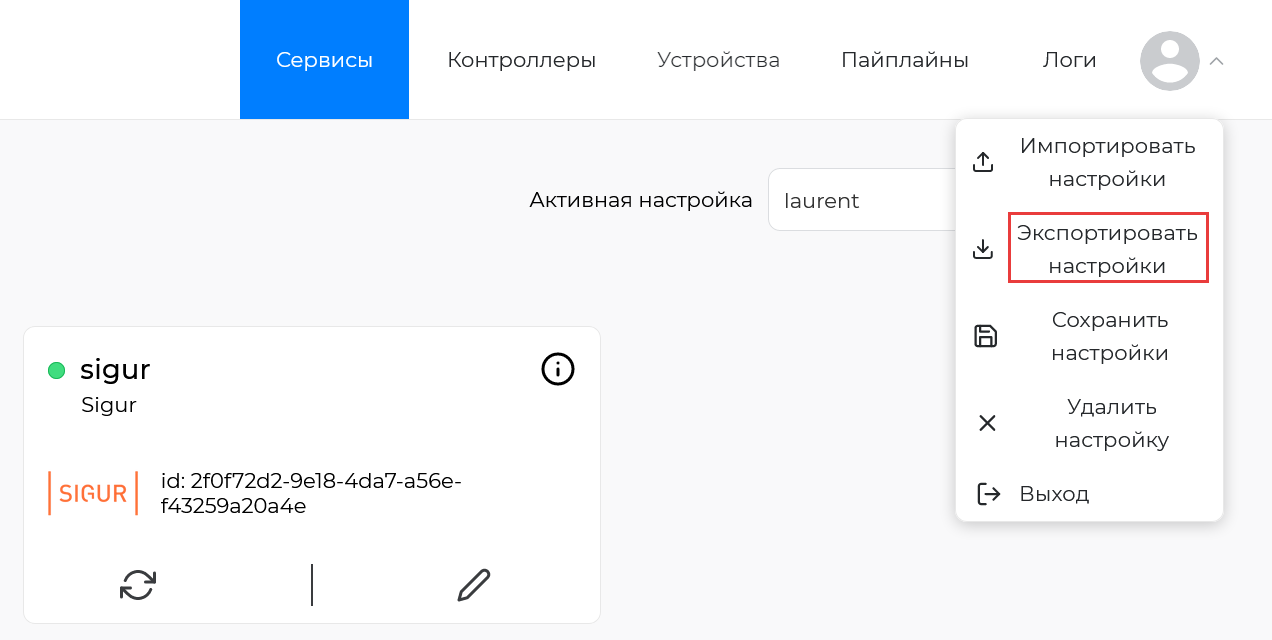

Выпадающее меню состоит из функций: «Импортировать настройки», «Экспортировать настройки», «Сохранить настройки» и «Удалить настройку».

Чтобы развернуть выпадающее меню, необходимо нажать на стрелку справа от аватара пользователя.

Сервисы — просмотр и создание сервисов;
Контроллеры — просмотр и создание контроллеров;
Устройства — просмотр и создание устройств;
Пайплайны — просмотр и создание пайплайнов;

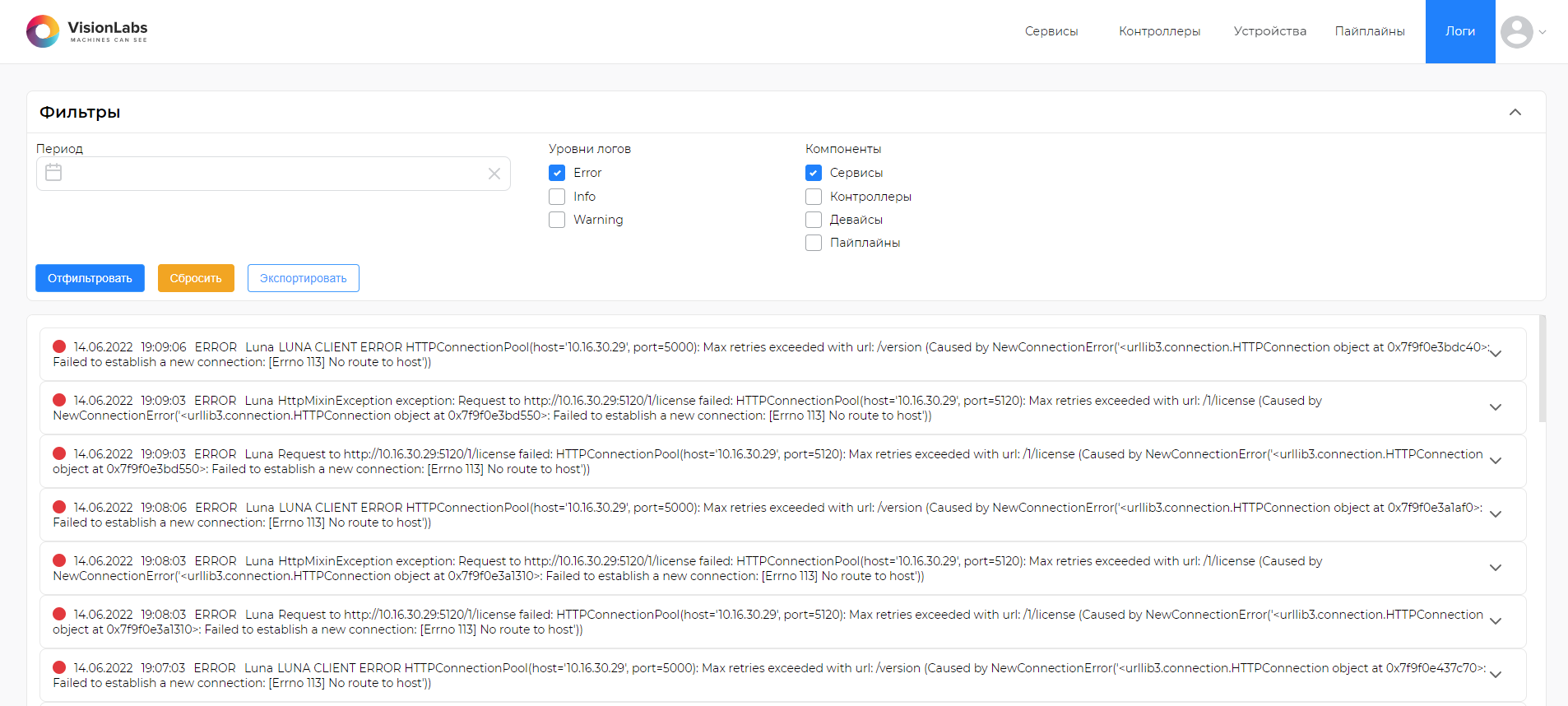

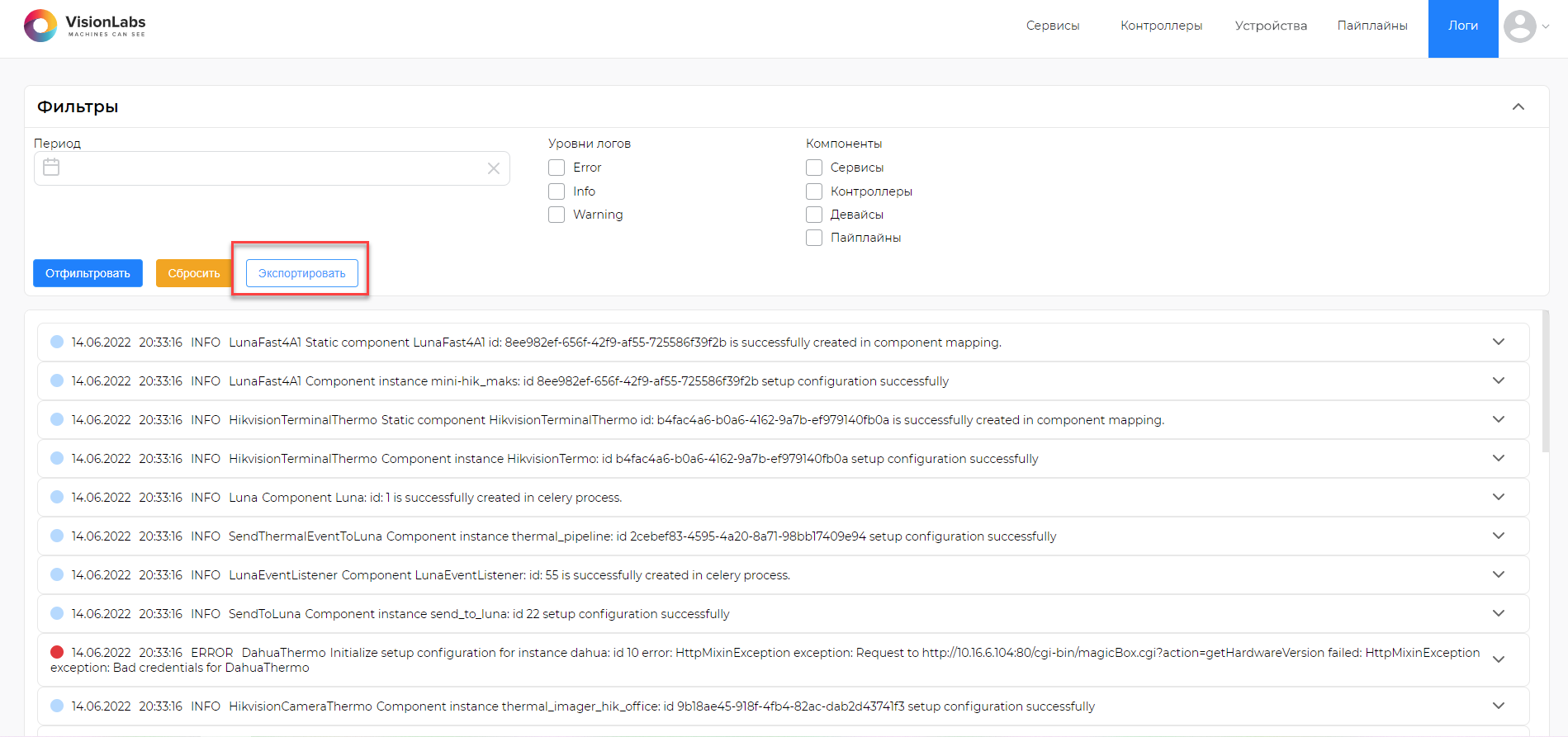

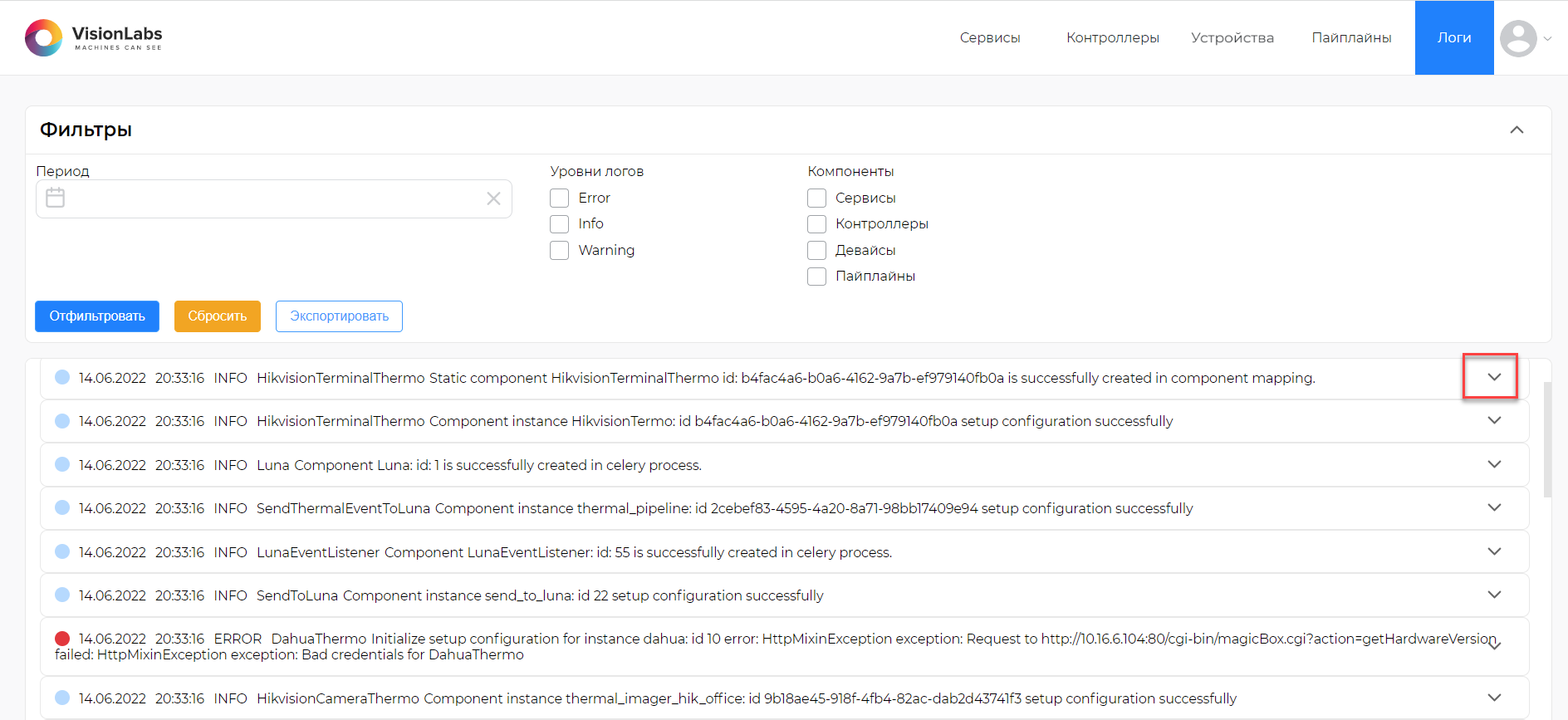

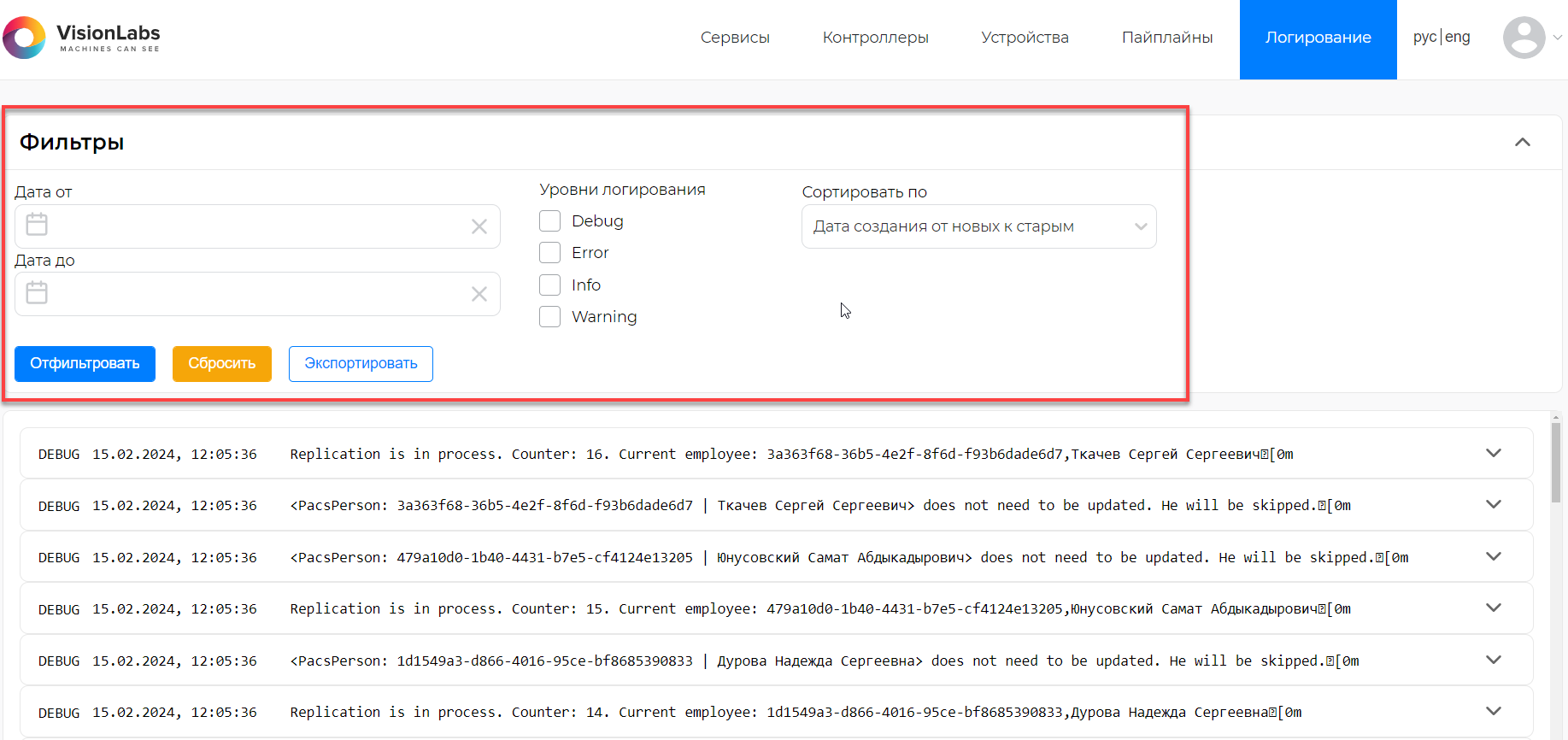

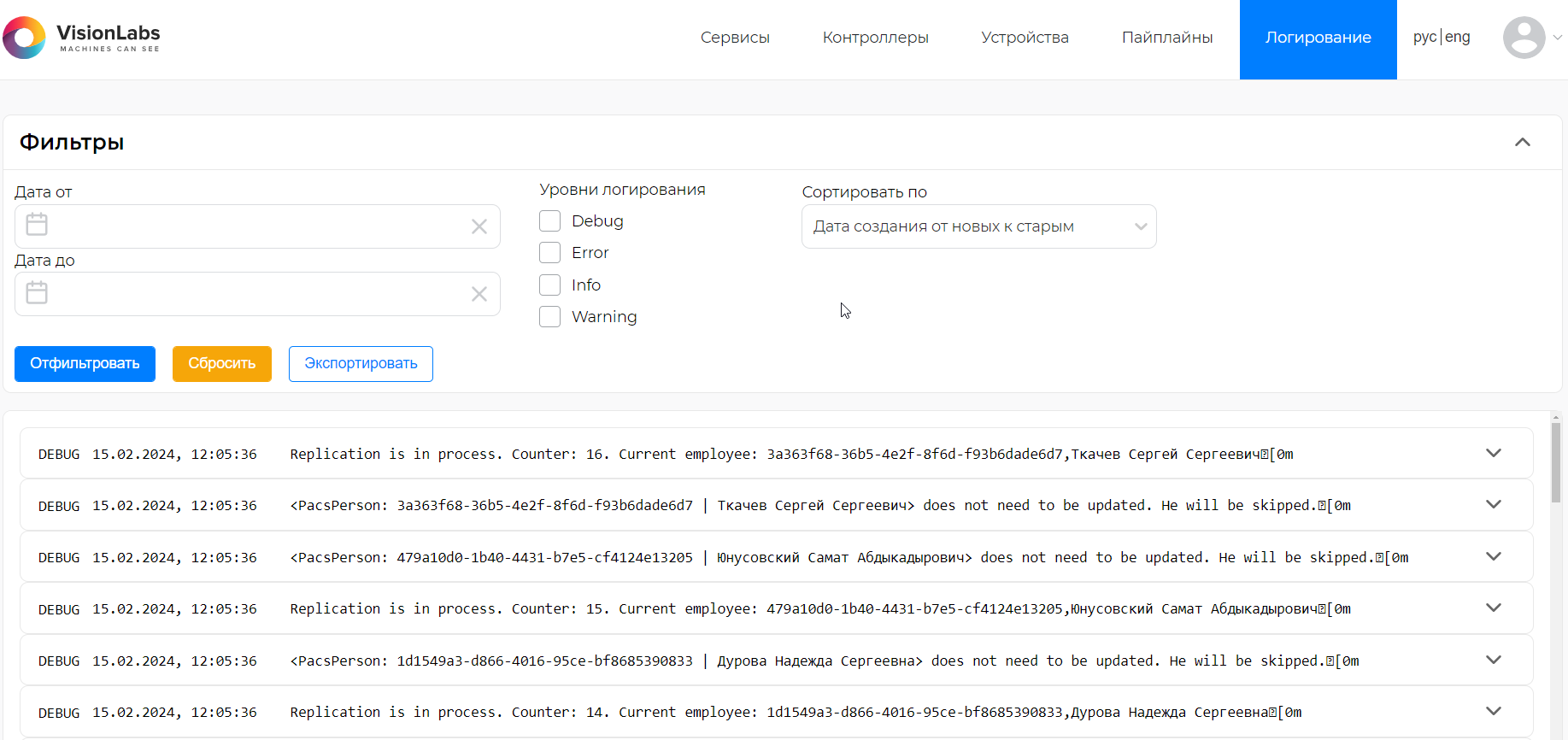

Логирование — просмотр логов;

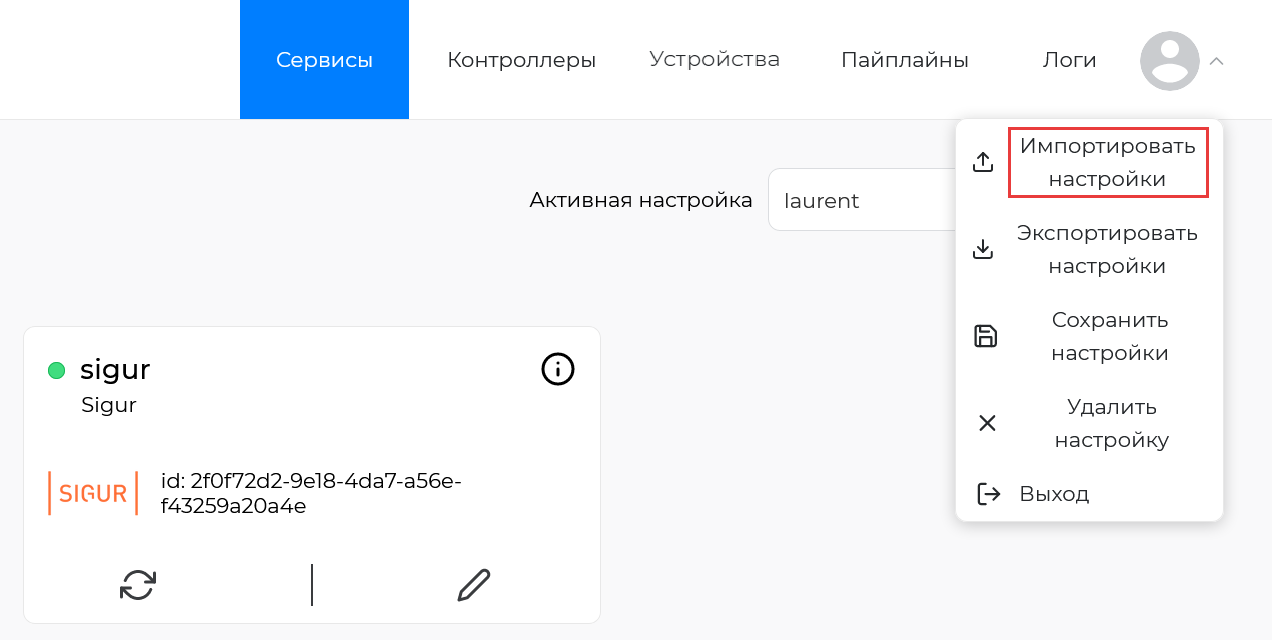

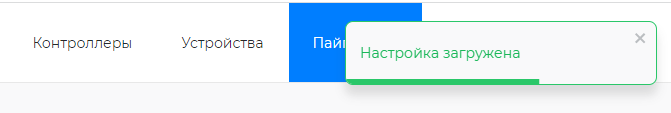

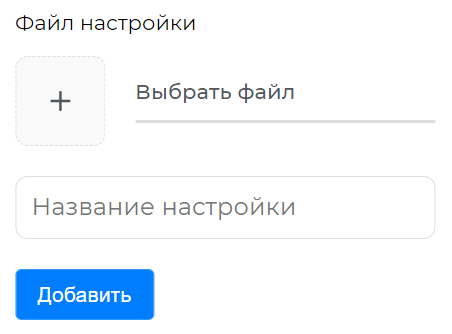

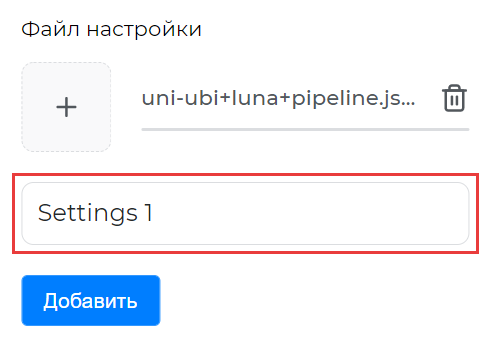

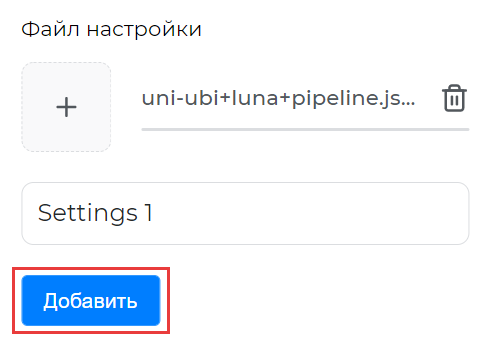

Импортировать настройки — функция, с помощью которой можно импортировать настройки;
Экспортировать настройки — функция, которая позволяет экспортировать настройки;
Сбросить настройки — сбросить все настройки;
Документация — переход на онлайн документацию.

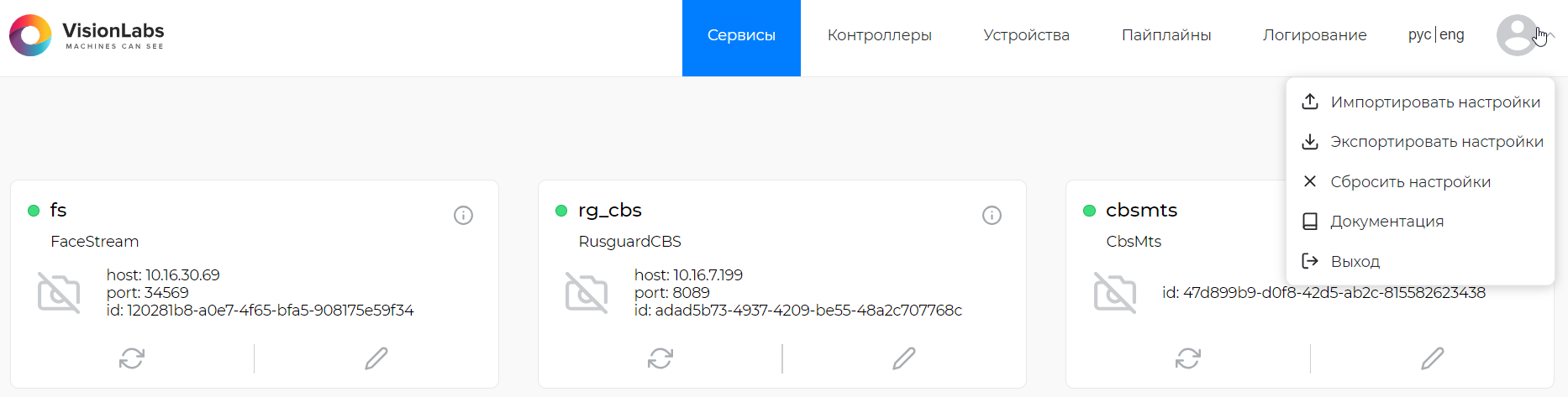

Рисунок 8. Разделы меню, доступные пользователю

Раздел «Сервисы»#

Раздел «Сервисы» предназначен для настройки существующих и добавления новых сервисов (Рисунок 9).

Создание нового сервиса#

Для создания нового сервиса необходимо выполнить следующие действия:

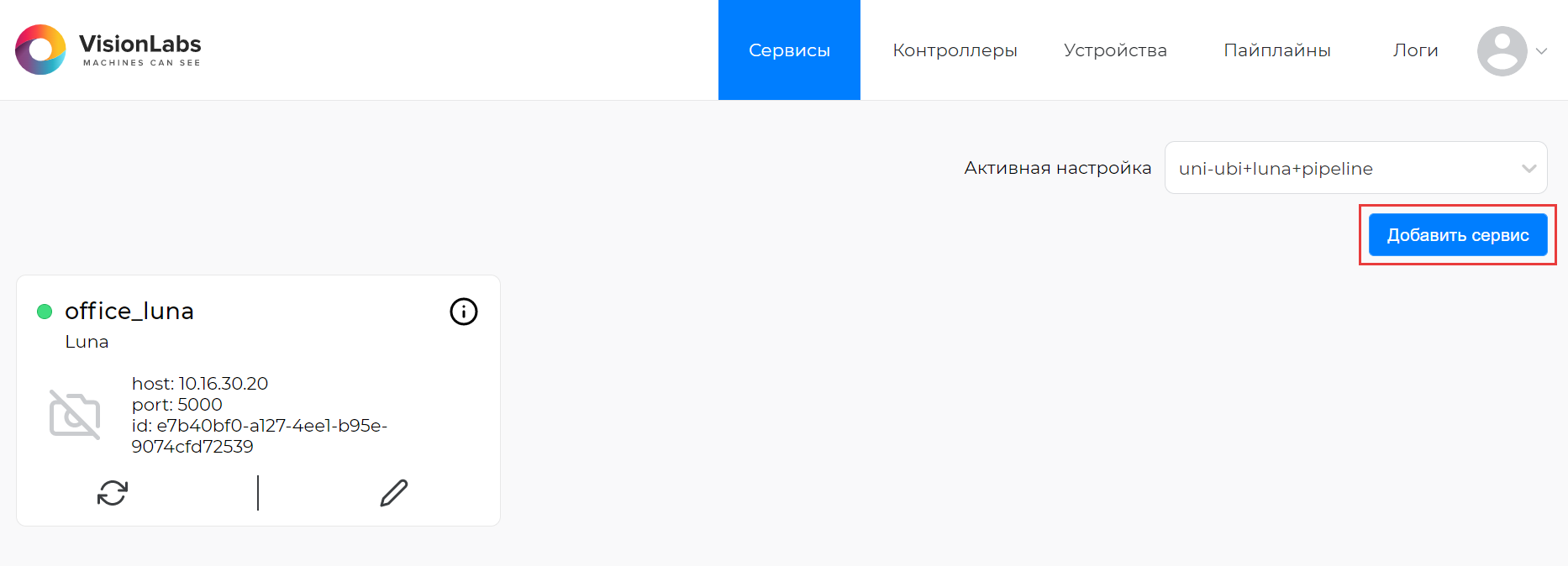

в правом верхнем углу нажать на кнопку «Добавить сервис» (Рисунок 10);

откроется форма для создания сервиса, в которой следует выбрать тип сервиса (Рисунок 11);

чтобы развернуть выпадающее меню, необходимо нажать на стрелку справа и выбрать необходимый тип сервиса (Рисунок 12);

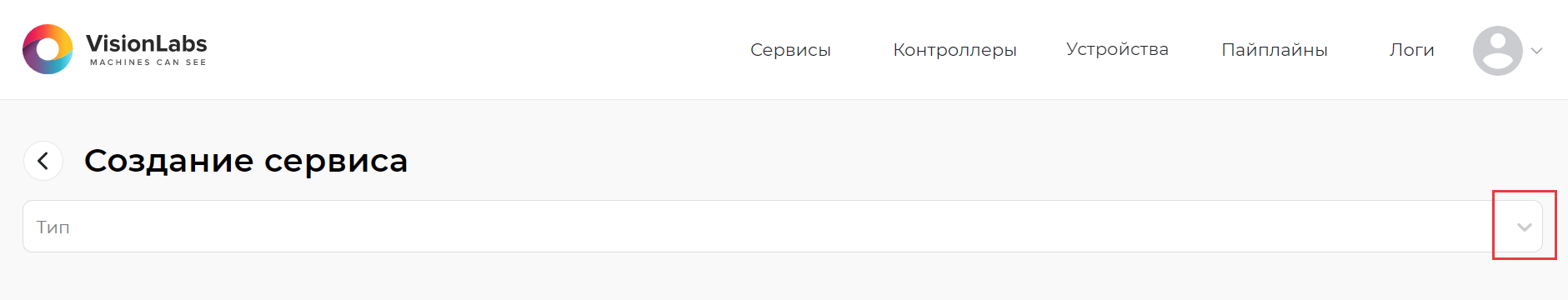

Рисунок 12. Выбор типа создаваемого сервиса

откроется форма для заполнения настроек сервиса, в которую следует добавить необходимые параметры (Рисунок 13);

Параметры для настройки каждого сервиса отличаются (см. Сервисы).

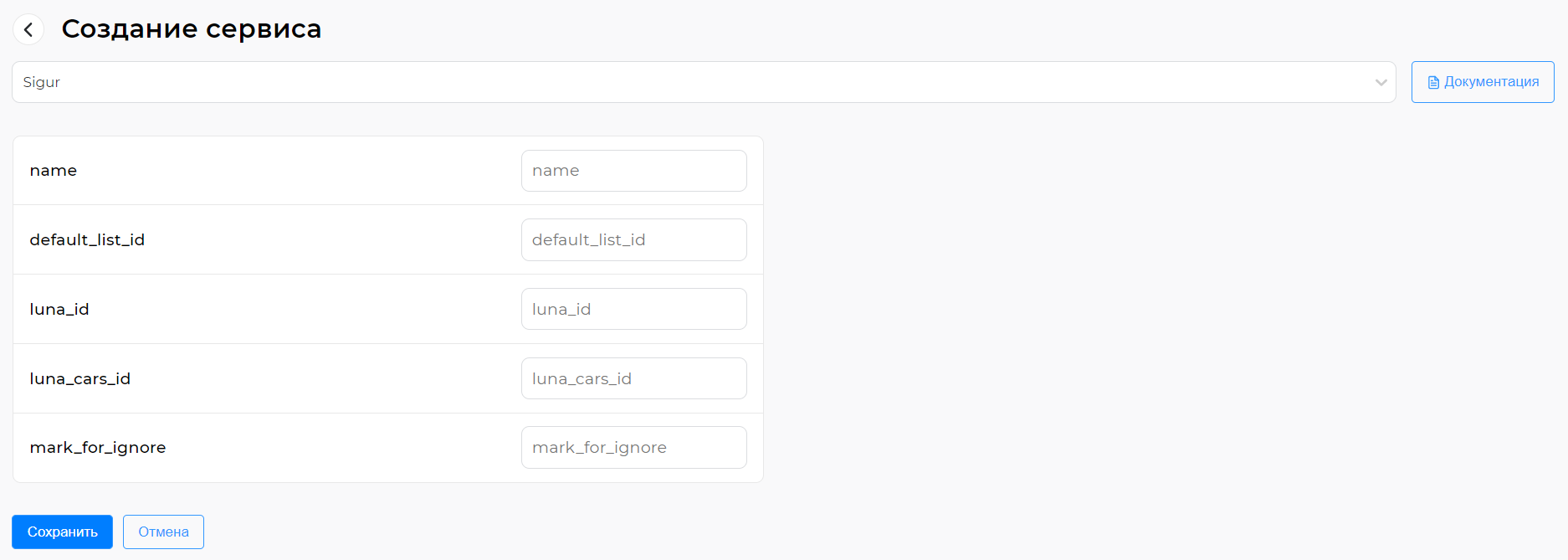

Рисунок 13. Форма для заполнения настроек сервиса

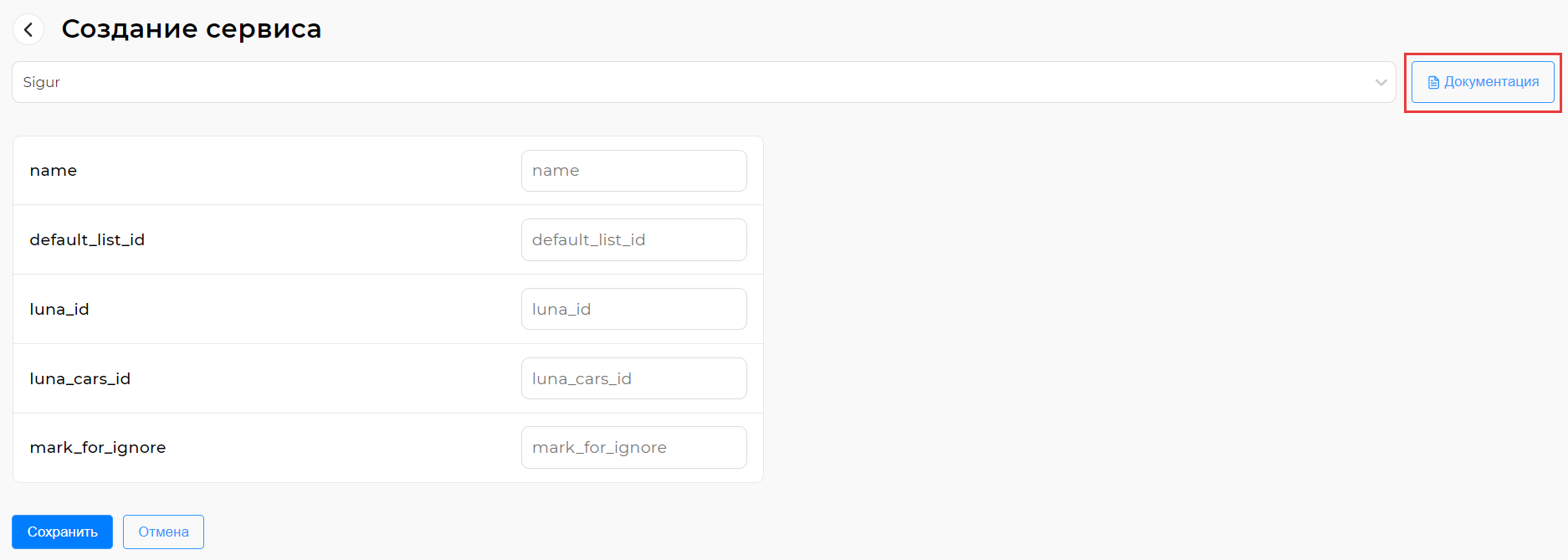

для получения информации о настраиваемых параметрах нажать на кнопку «Документация» в правом верхнем углу (Рисунок 14);

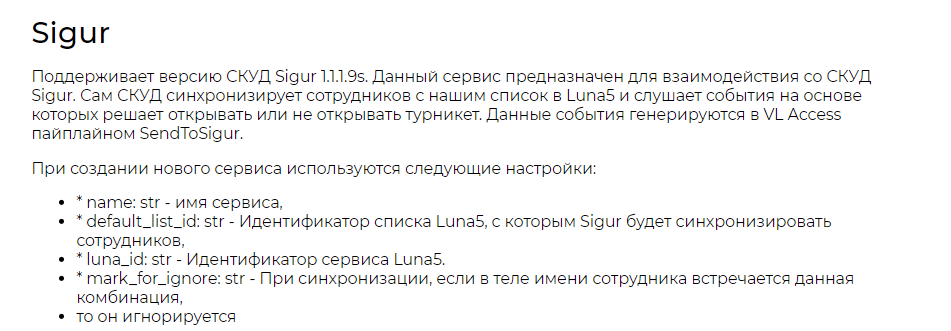

Рисунок 14. Документация для создаваемого сервиса

во всплывающем окне отобразится информация с описанием необходимых параметров для создания сервиса (Рисунок 15);

Рисунок 15. Всплывающее окно с необходимыми параметрами сервиса

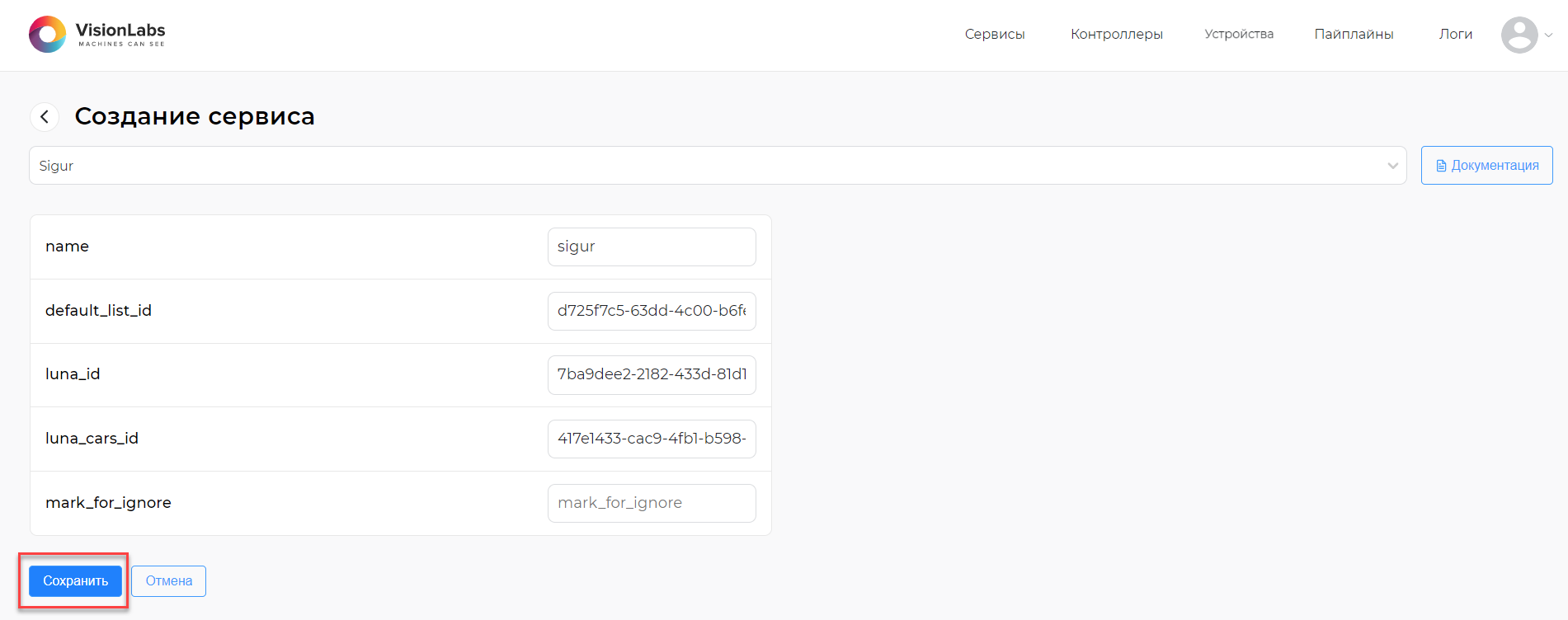

после заполнения параметров сервиса нажать на кнопку «Сохранить» в левом нижнем углу (Рисунок 16).

Рисунок 16. Сохранение при создании сервиса

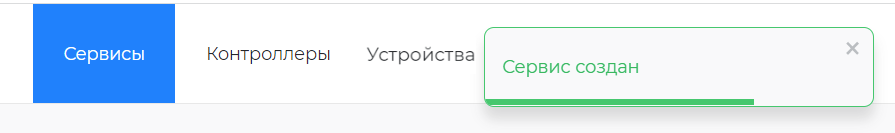

После успешного создания сервиса в верхнем левом углу экрана появится сообщение «Сервис создан» (Рисунок 17).

Рисунок 17. Подтверждение добавления сервиса

При успешном добавлении новый сервис должен отобразиться в списке доступных сервисов в разделе «Сервисы» (Рисунок 18).

Общая информация о доступном сервисе#

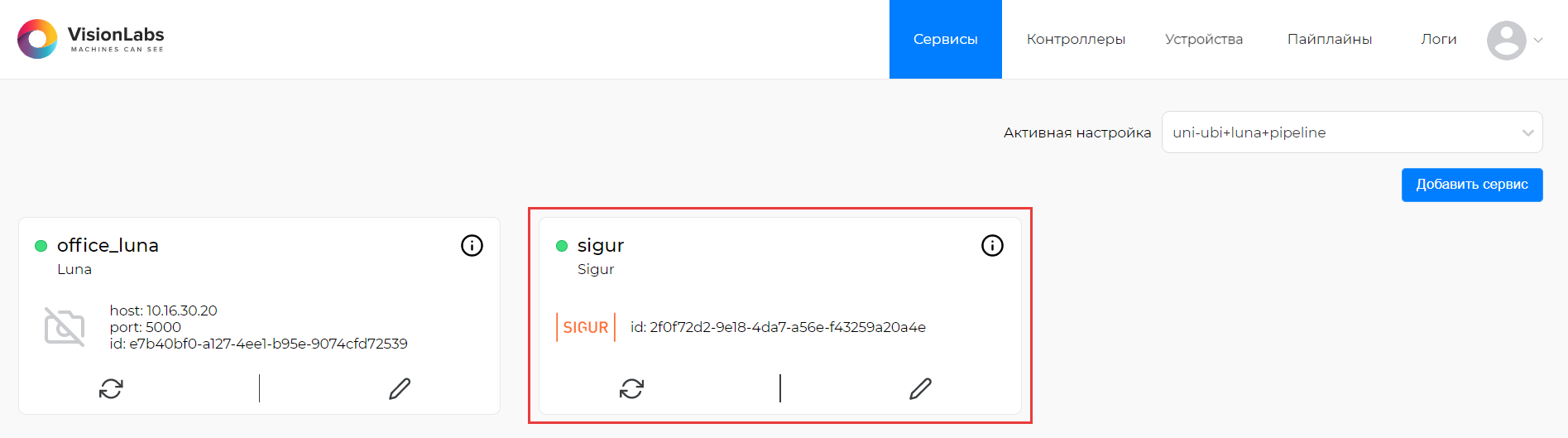

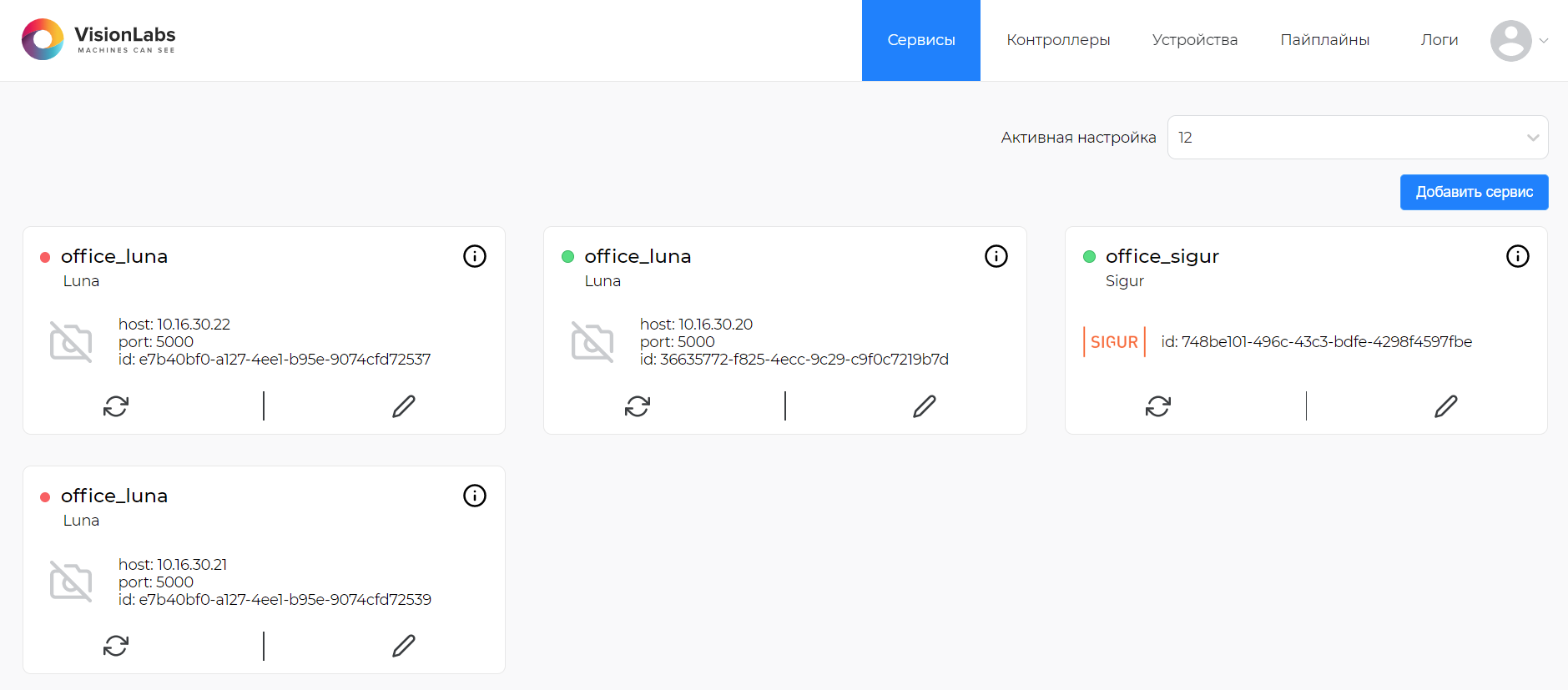

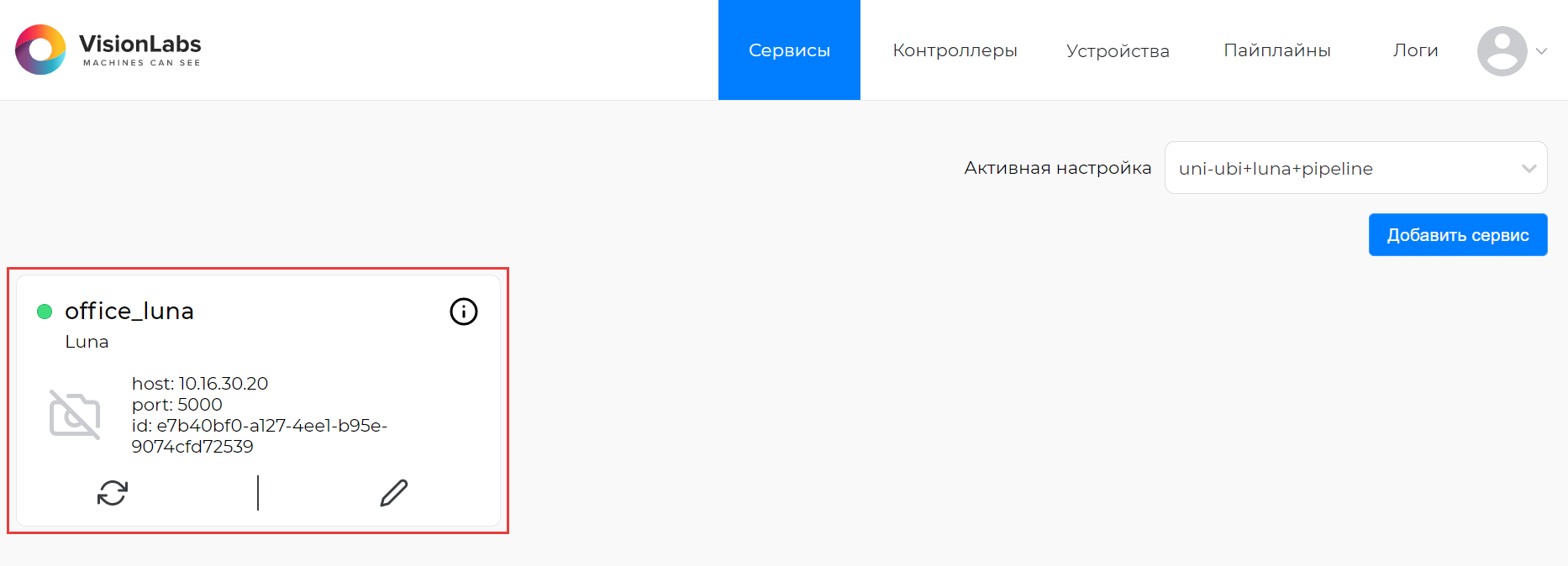

Доступные сервисы отображаются на странице общего вида раздела (Рисунок 19).

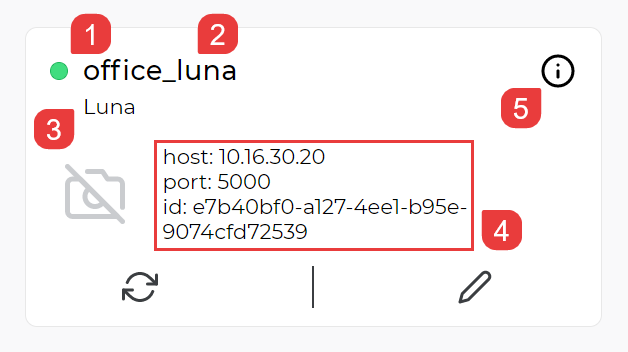

Основная информация о сервисе расположена в окошке с описанием сервиса (Рисунок 20).

1 — статус сервиса;
2 — имя сервиса;
3 — тип сервиса;
4 — основная информация о сервисе;
5 — дополнительная информация о параметрах сервиса.

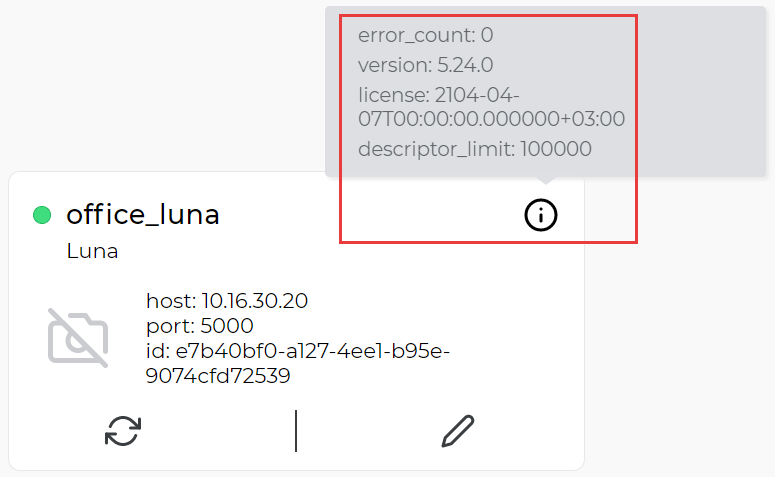

Для получения дополнительной информации о параметрах сервиса необходимо навести курсор на и появится информация во всплывающем окне (Рисунок 21).

Рисунок 21. Дополнительная информация о параметрах сервиса

Изменение доступных сервисов#

Для изменения параметров доступного сервиса необходимо выполнить следующие действия:

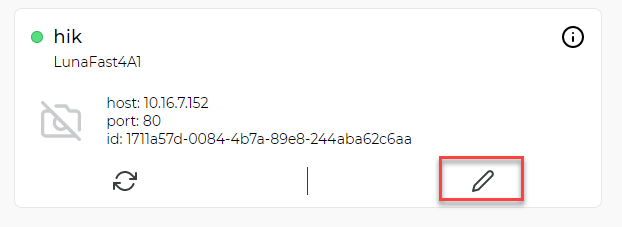

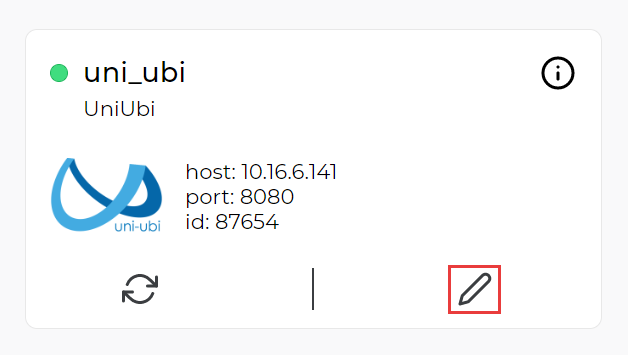

нажать кнопку

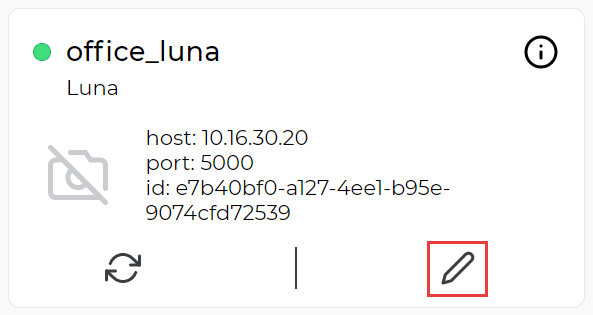

Рисунок 22. Edit Button

для выбранного сервиса (Рисунок 22);

откроется форма для редактирования сервиса, в которую следует внести необходимые изменения (Рисунок 23).

Форма редактирования для каждого сервиса содержит различные параметры (см. Сервисы).;

нажать на кнопку «Сохранить».

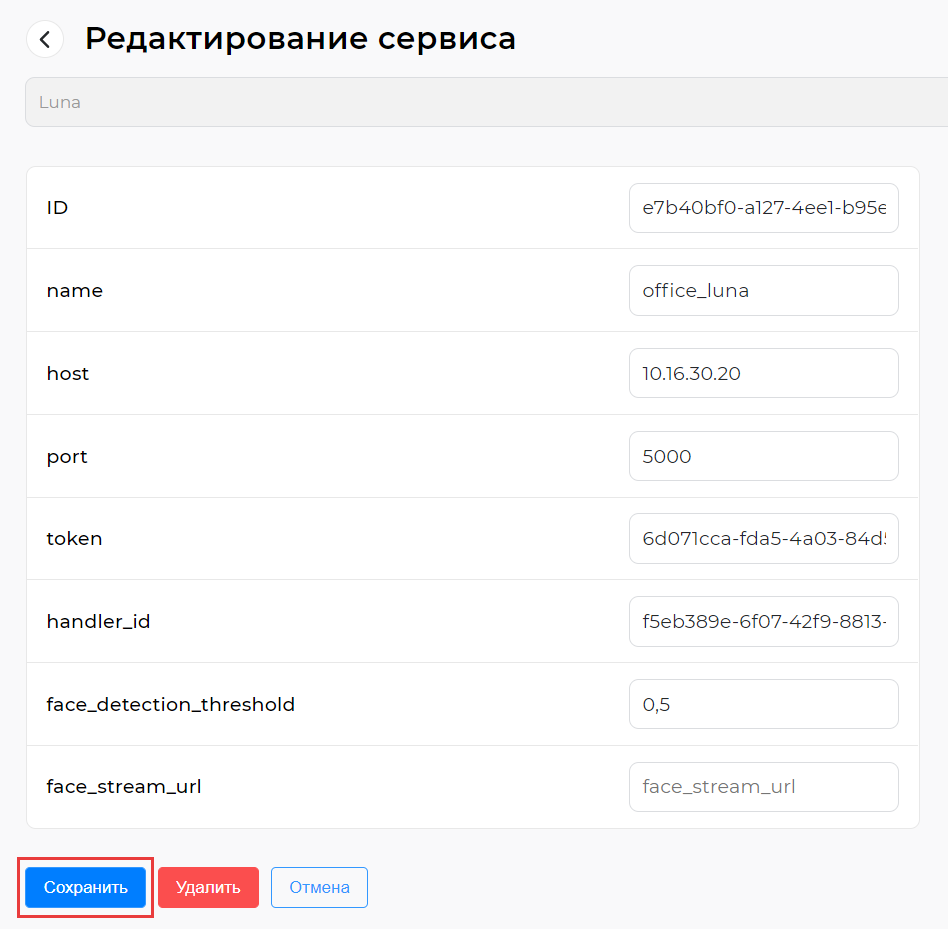

Рисунок 24. Форма редактирования сервиса

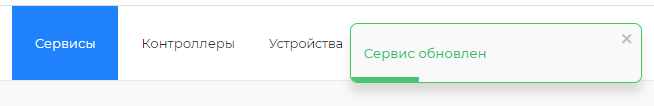

После успешного редактирования сервиса в верхнем левом углу экрана появится сообщение «Сервис обновлен» (Рисунок 24).

Рисунок 25. Подтверждение обновления сервиса

Перезапуск доступных сервисов#

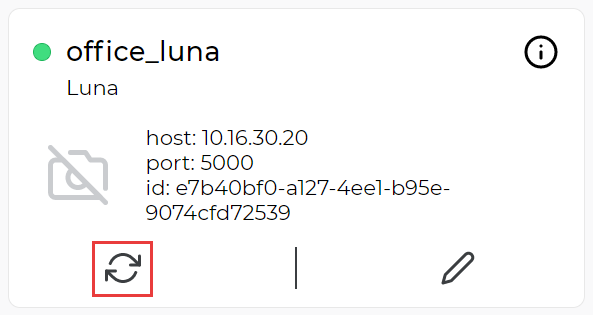

Для перезапуска сервиса необходимо нажать кнопку

для выбранного сервиса (Рисунок 25).

После успешного перезапуска сервиса в верхнем левом углу экрана появится сообщение «Сервис перезапущен» (Рисунок 26).

Рисунок 28. Подтверждение перезапуска сервиса

Удаление доступного сервиса#

Для удаления доступного сервиса необходимо выполнить следующие действия:

нажать кнопку

Рисунок 22. Edit Button

для выбранного сервиса (Рисунок 27);

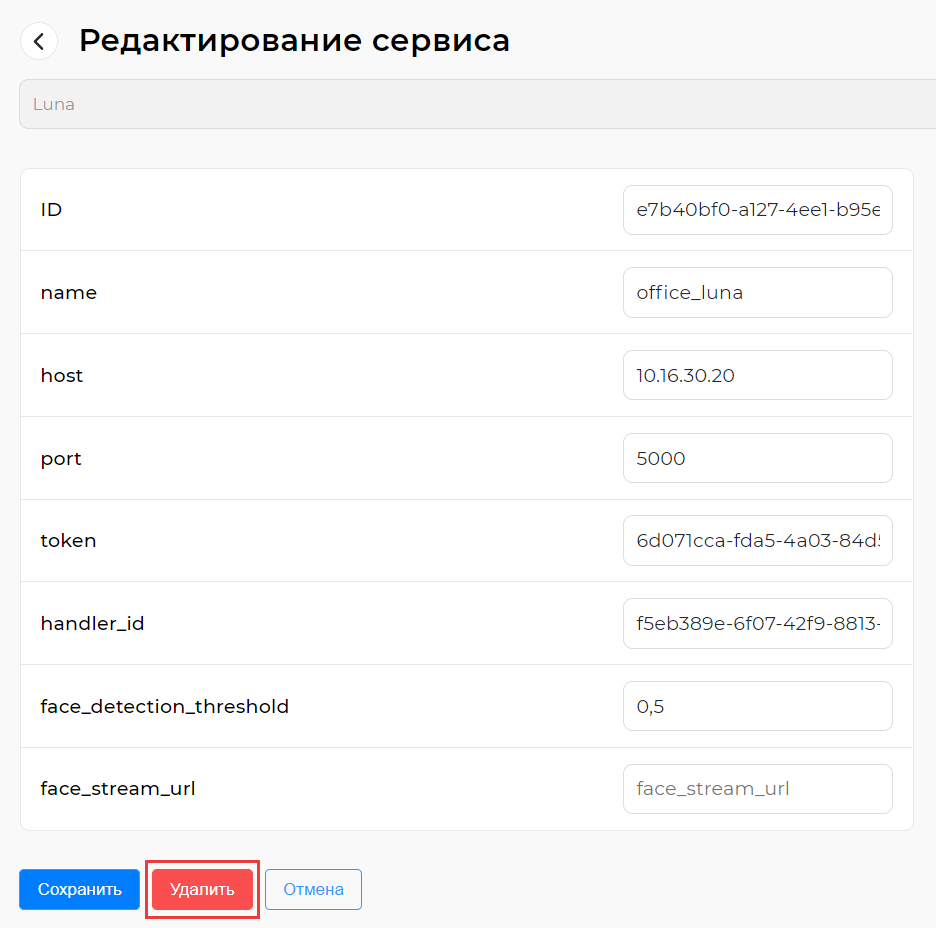

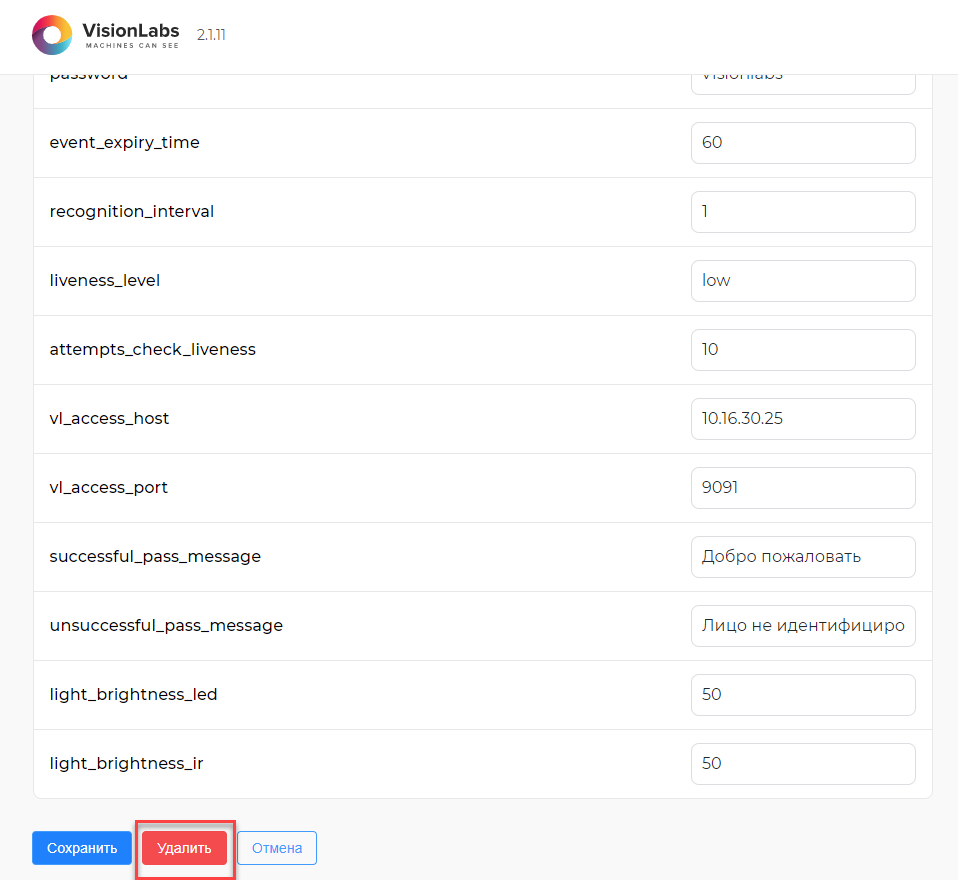

откроется форма для редактирования сервиса, в которой следует нажать на кнопку «Удалить» в левом нижнем углу (Рисунок 28).

После успешного удаления сервиса в верхнем левом углу экрана появится сообщение «Сервис удален» (Рисунок 29).

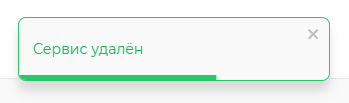

Рисунок 32. Подтверждение удаления сервиса

При успешном удалении сервис исчезнет из списка доступных сервисов в разделе «Сервисы».

При удалении сервиса также удаляются все его дочерние компоненты

Дочерними компонентами выступают соответствующие контроллеры:

сервис PercoWEB — PercoController;
сервис Salto — SaltoController;
сервис Strazh — StrazhController.

Раздел «Контроллеры»#

Раздел «Контроллеры» предназначен для настройки существующих и добавления новых контроллеров (Рисунок 30).

Создание нового контроллера#

Для создания нового контроллера необходимо выполнить следующие действия:

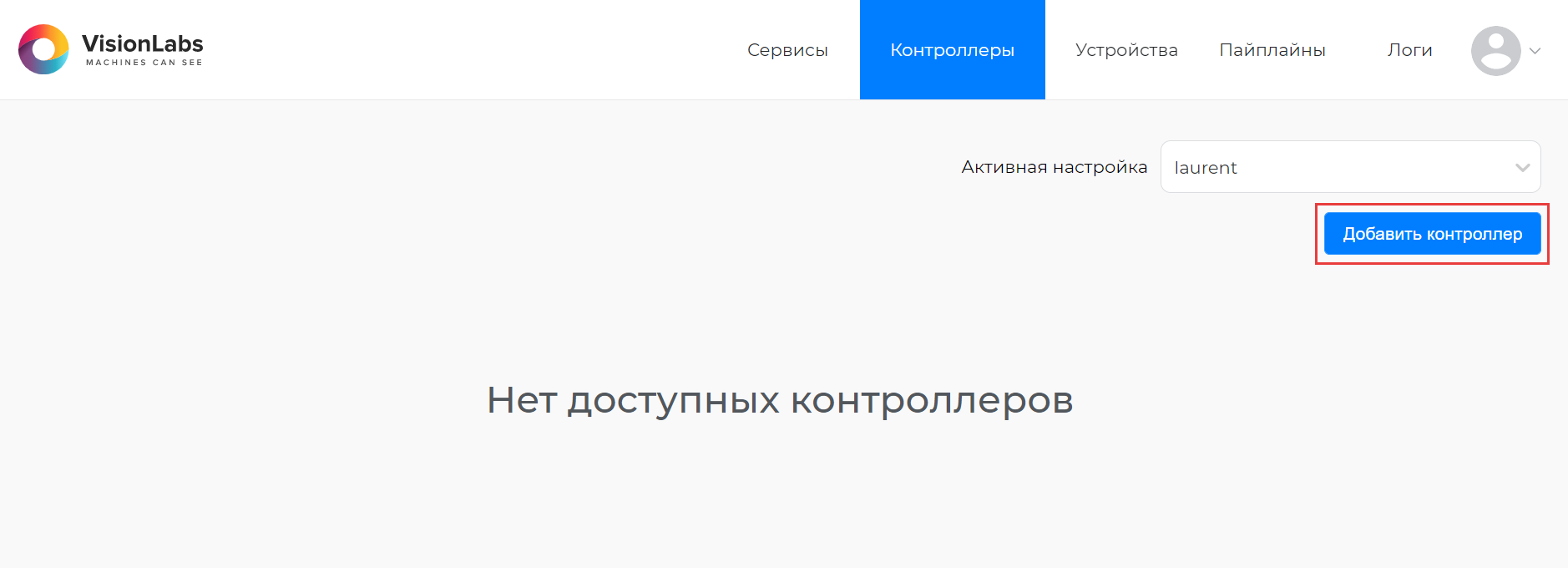

в правом верхнем углу нажать на кнопку «Добавить контроллер» (Рисунок 31);

откроется форма для создания контроллера, в которой следует выбрать тип контроллера (Рисунок 32);

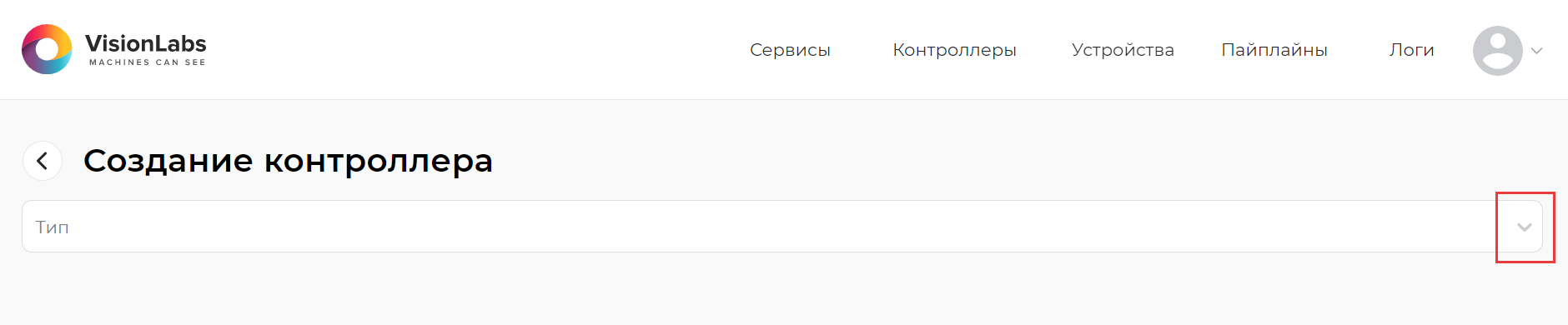

чтобы развернуть выпадающее меню, необходимо нажать на стрелку справа и выбрать необходимый тип контроллера (Рисунок 33);

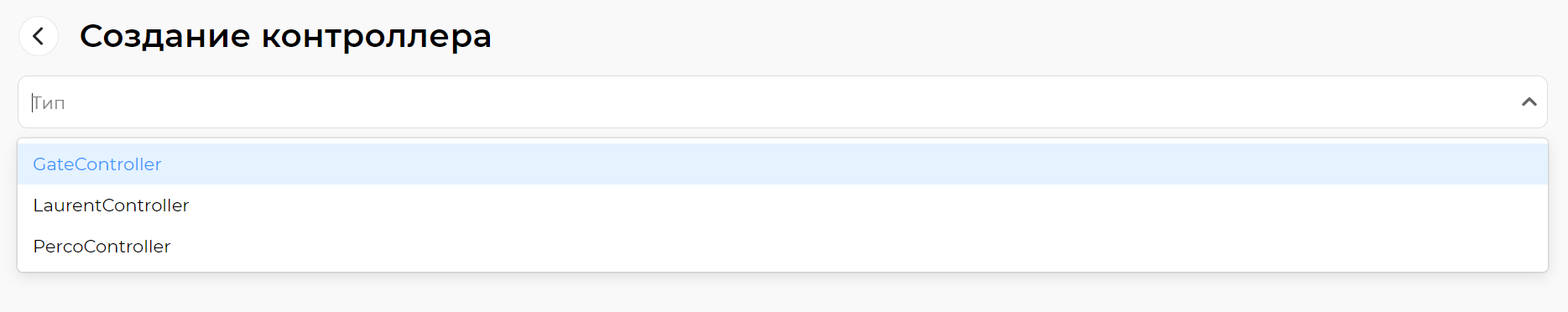

Рисунок 36. Выбор типа создаваемого контроллера

откроется форма для заполнения настроек контроллера, в которую следует добавить необходимые параметры (Рисунок 34);

Параметры для настройки каждого контроллера уникальны (см. Контроллеры).

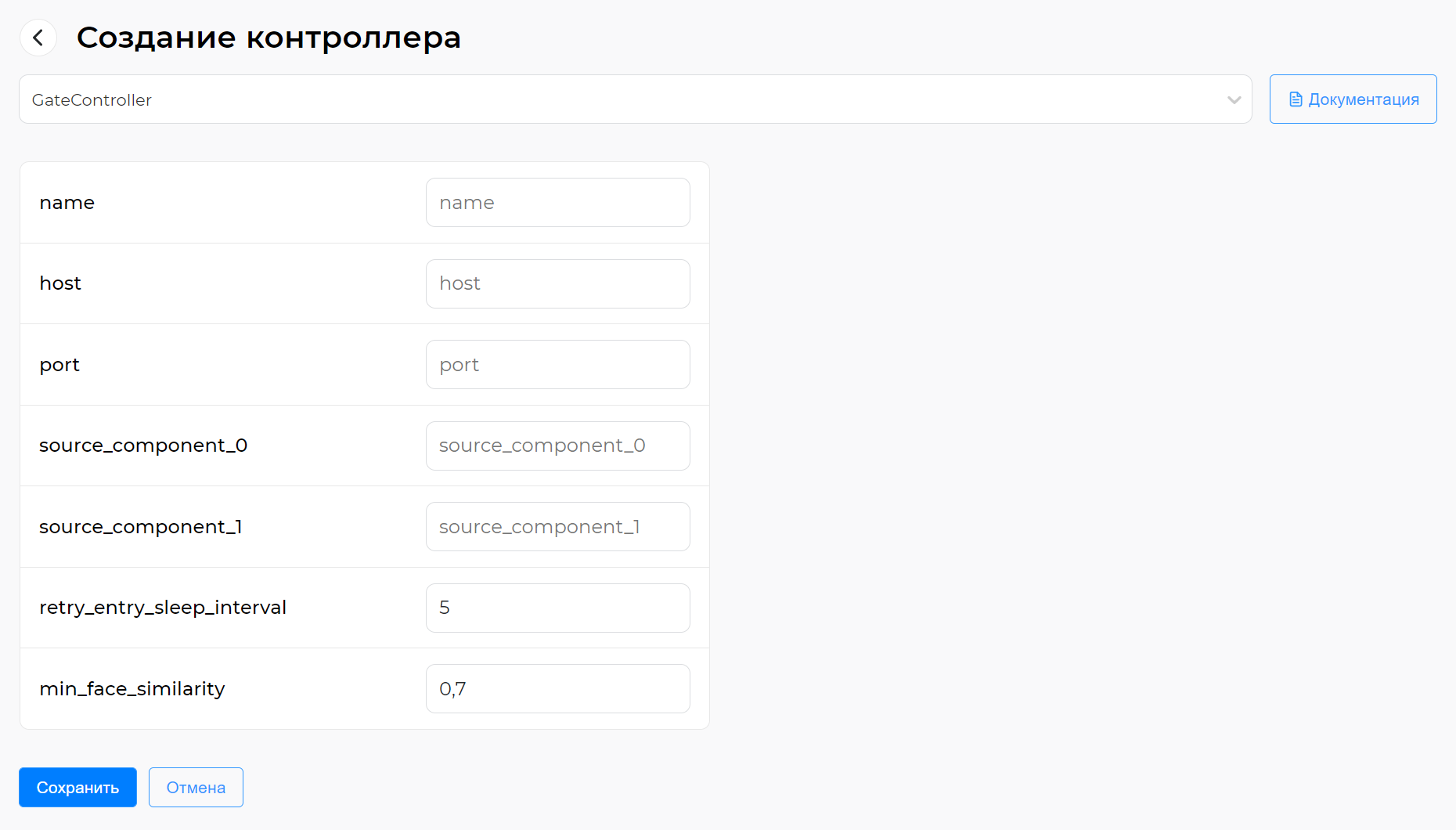

Рисунок 37. Форма для заполнения настроек контроллера

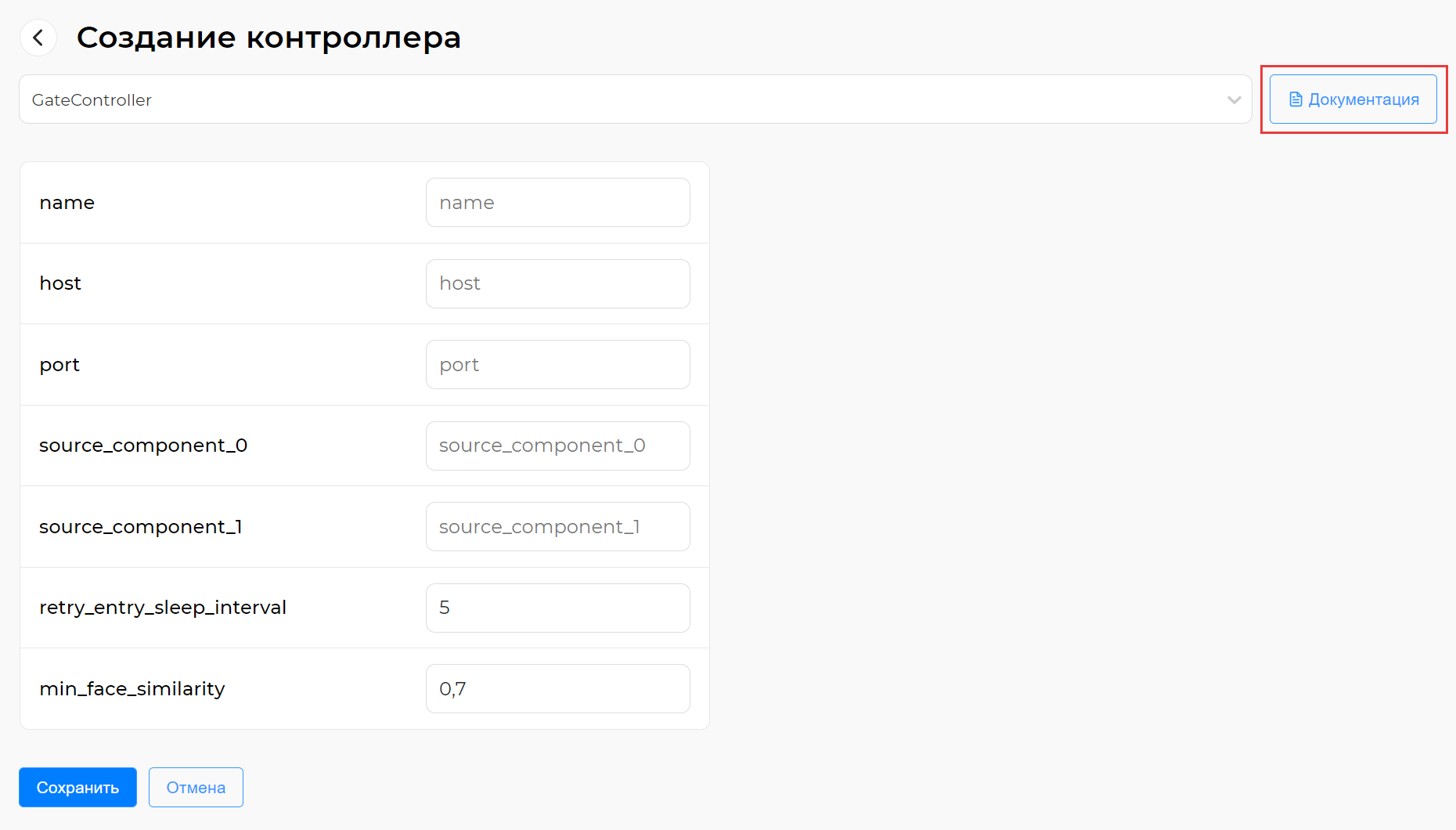

для получения информации о настраиваемых параметрах нажать на кнопку «Документация» в правом верхнем углу (Рисунок 35);

Рисунок 38. Документация для создаваемого контроллера

во всплывающем окне отобразится информация с описанием необходимых параметров для создания контроллера (Рисунок 36);

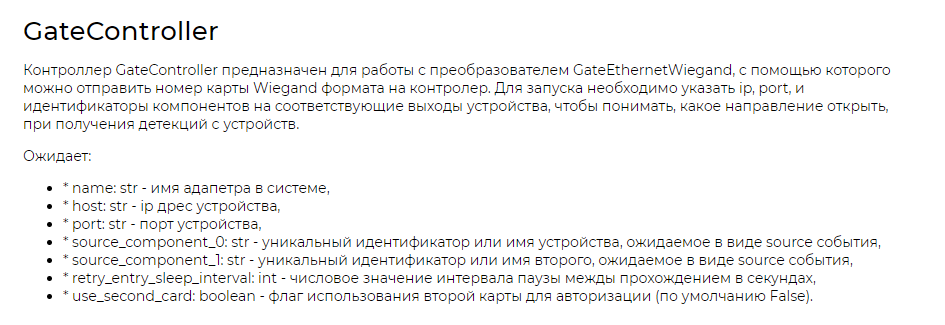

Рисунок 39. Всплывающее окно с необходимыми параметрами контроллера

после заполнения параметров сервиса нажать на кнопку «Сохранить» в левом нижнем углу (Рисунок 37).

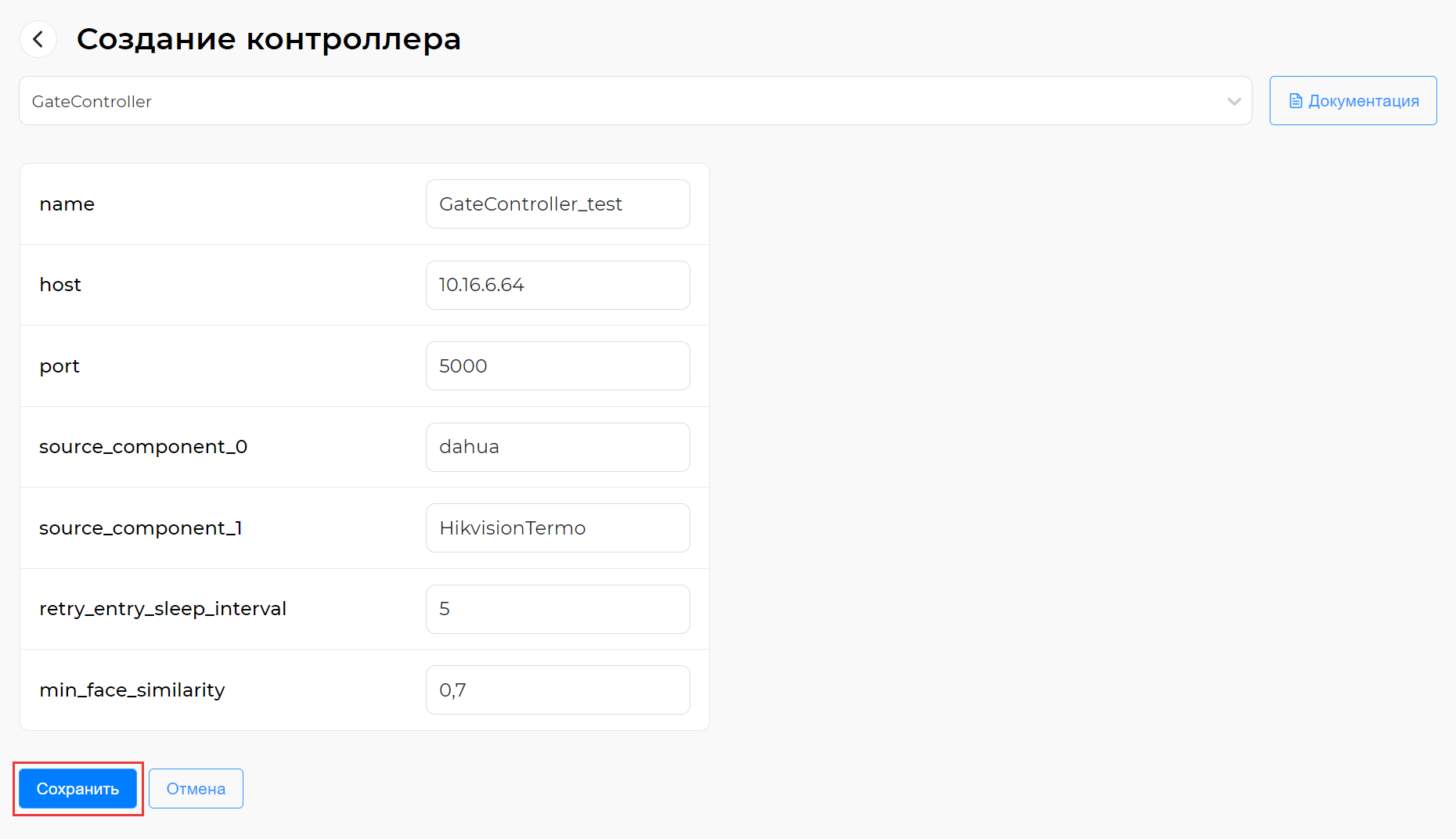

Рисунок 40. Сохранение при создании контроллера

После успешного создания контроллера в верхнем левом углу экрана появится сообщение «Контроллер создан» (Рисунок 38).

Рисунок 41. Подтверждение добавления контроллера

При успешном добавлении новый контроллер отобразится в списке доступных контроллеров в разделе «Контроллеры» (Рисунок 39).

Рисунок 42. Отображение нового контроллера

Общая информация о доступном контроллере#

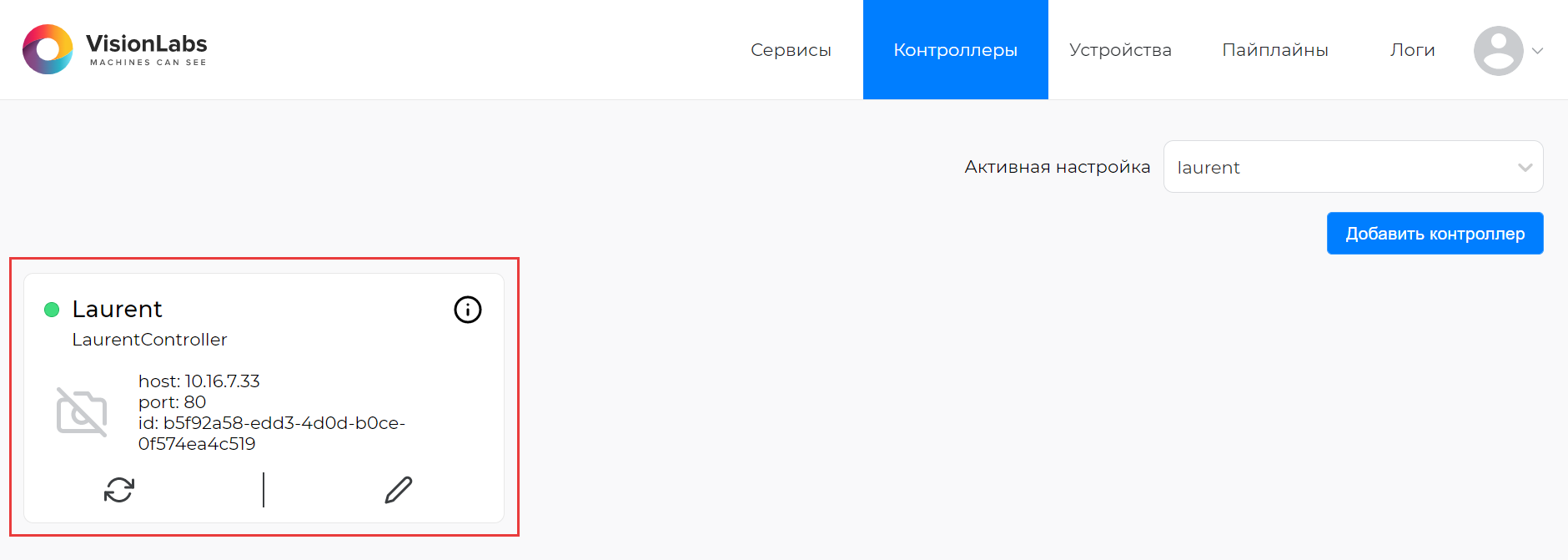

Доступные контроллеры отображаются на странице общего вида раздела (Рисунок 40).

Основная информация о контроллере расположена в окошке с описанием контроллера (Рисунок 41).

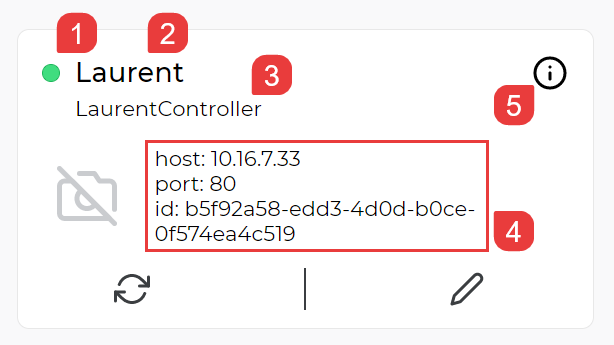

Рисунок 44. Основные параметры контроллера

1 — статус контроллера;
2 — имя контроллера;
3 — тип контроллера;
4 — основная информация о контроллере;
5 — дополнительная информация о параметрах контроллера.

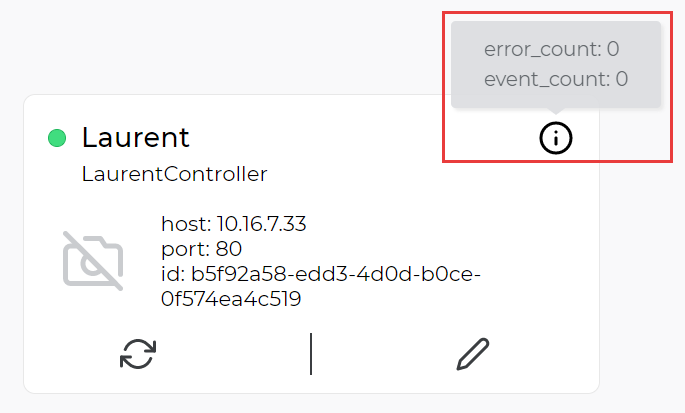

Для получения дополнительной информации о параметрах контроллера необходимо навести курсор на и появится информация во всплывающем окне (Рисунок 42).

Рисунок 45. Дополнительная информация о параметрах контроллера

Изменение доступных контроллеров#

Для изменения параметров доступного контроллера необходимо выполнить следующие действия:

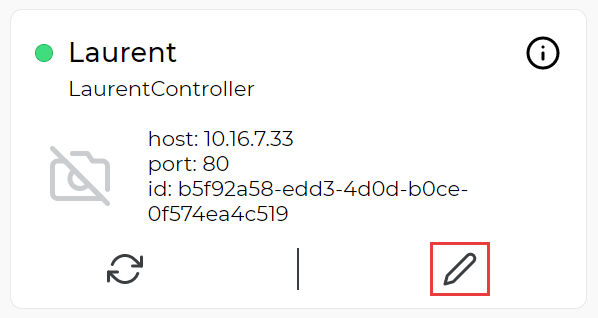

нажать кнопку

Рисунок 22. Edit Button

для выбранного контроллера (Рисунок 43);

откроется форма для редактирования контроллера, в которую следует внести необходимые изменения (Рисунок 44).

Форма редактирования для каждого контроллера содержит различные параметры (см. Контроллеры);

нажать на кнопку «Сохранить».

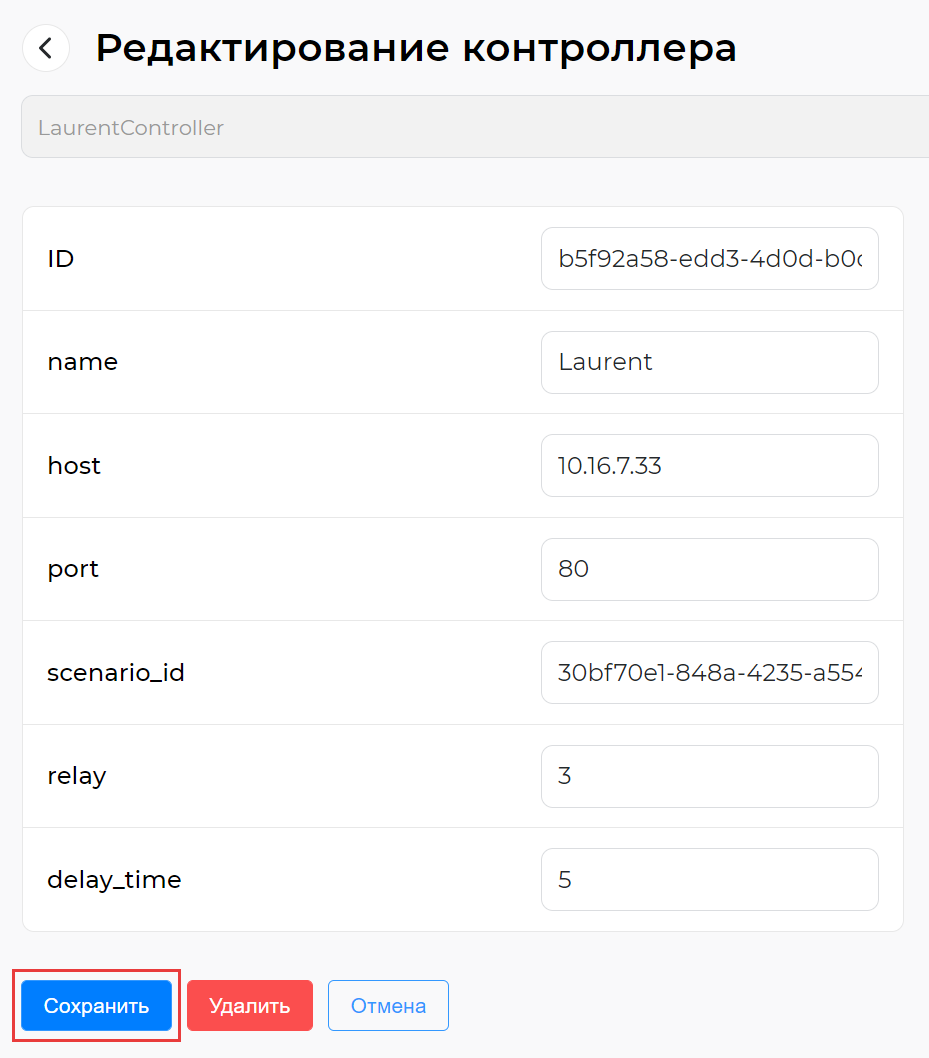

Рисунок 48. Форма редактирования контроллера

После успешного редактирования контроллера в верхнем левом углу экрана появится сообщение «Контроллер обновлен» (Рисунок 45).

Рисунок 49. Подтверждение обновления контроллера

Перезапуск доступных контроллеров#

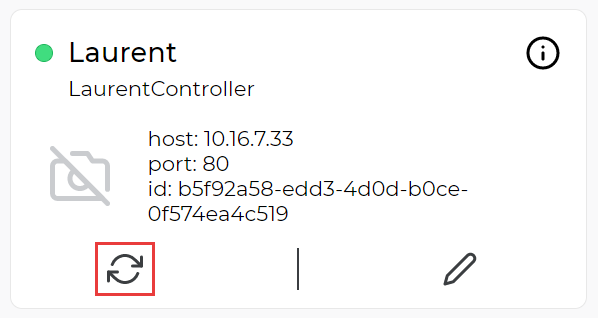

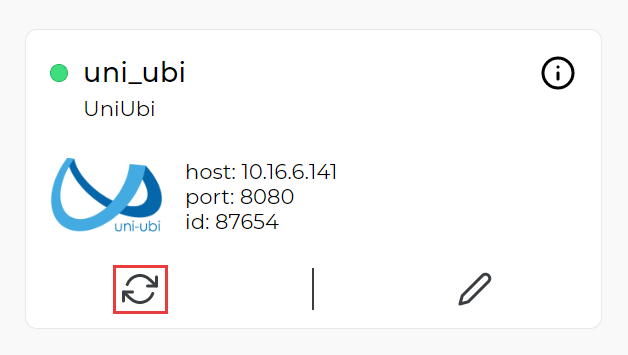

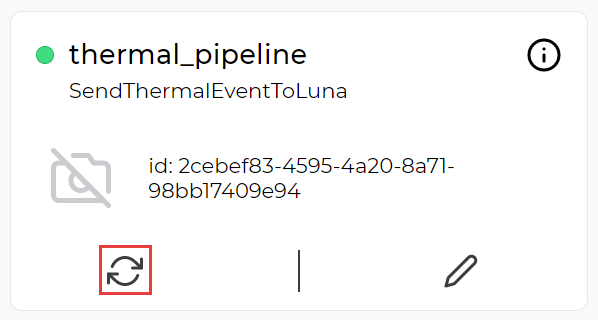

Для перезапуска контроллера необходимо нажать кнопку для выбранного контроллера (Рисунок 46).

После успешного перезапуска контроллера в верхнем левом углу экрана появится сообщение «Контроллер перезапущен» (Рисунок 47).

Рисунок 51. Подтверждение перезапуска контроллера

Удаление доступного контроллера#

Для удаления доступного контроллера необходимо выполнить следующие действия:

нажать кнопку

Рисунок 22. Edit Button

для выбранного контроллера (Рисунок 48);

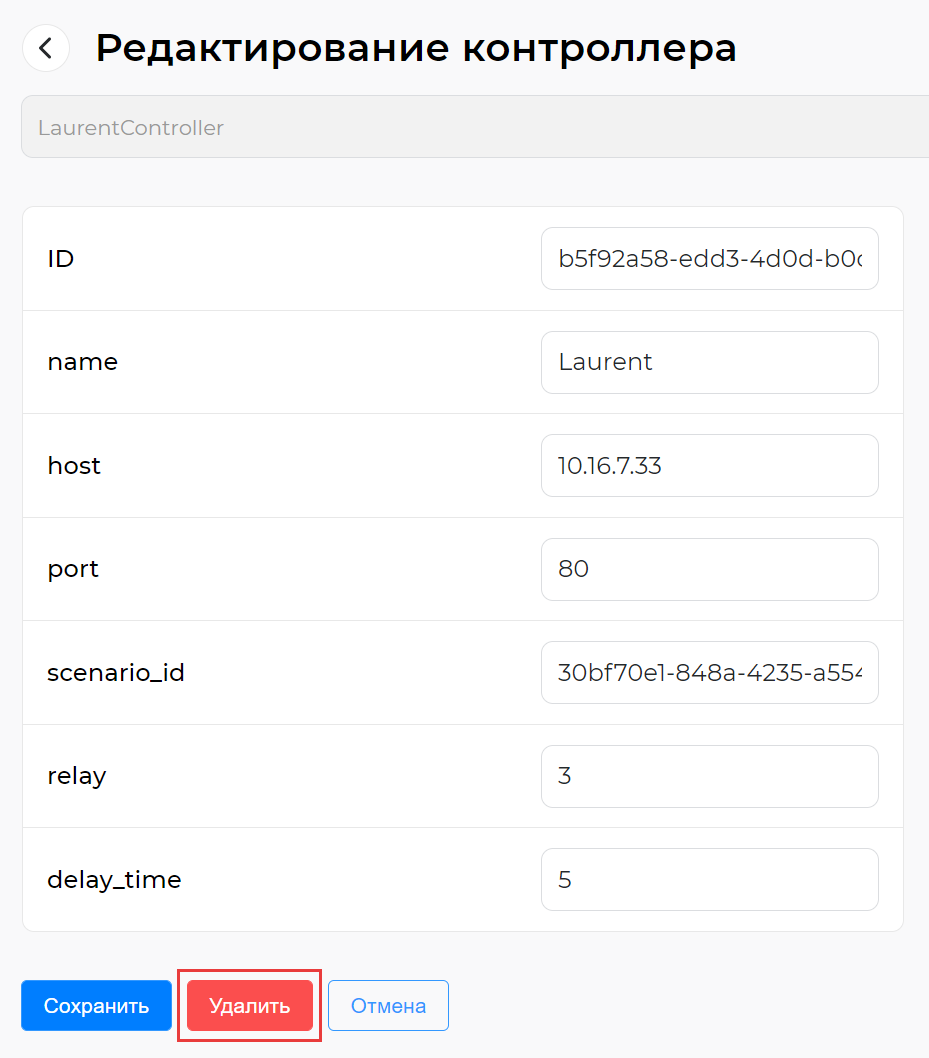

откроется форма для редактирования контроллера, в которой следует нажать на кнопку «Удалить» в левом нижнем углу (Рисунок 49).

После успешного удаления сервиса в верхнем левом углу экрана появится сообщение «Контроллер удален» (Рисунок 50).

Рисунок 55. Подтверждение удаления контроллера

При успешном удалении контроллер исчезнет из списка доступных контроллеров в разделе «Контроллеры».

Раздел «Устройства»#

Раздел «Устройства» предназначен для настройки существующих и добавления новых устройств (Рисунок 51).

Создание устройства#

Для создания нового устройства необходимо выполнить следующие действия:

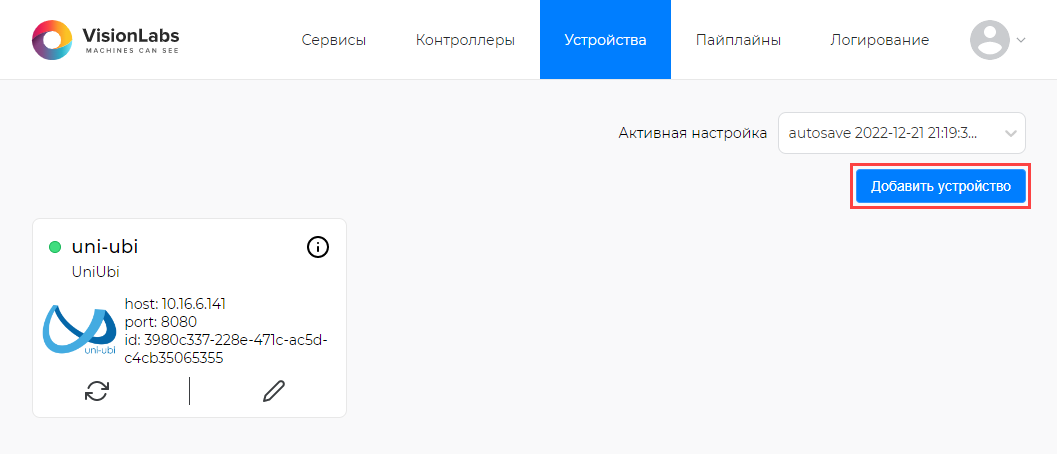

1․ в правом верхнем углу нажать на кнопку «Добавить устройство» (Рисунок 52);

откроется форма для создания устройства, в которой следует выбрать тип устройства (Рисунок 53);

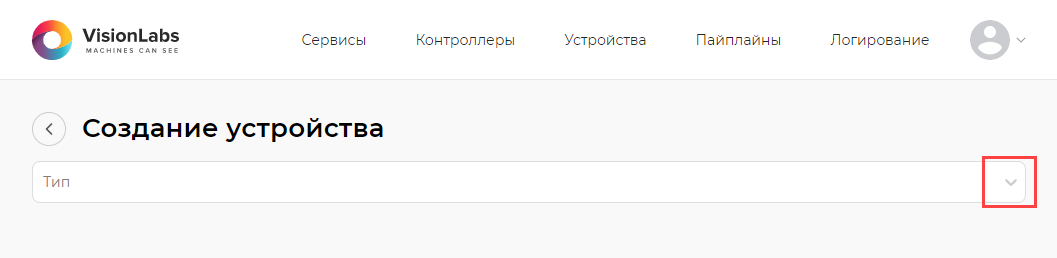

чтобы развернуть выпадающее меню, необходимо нажать на стрелку справа и выбрать необходимый тип устройства (Рисунок 54);

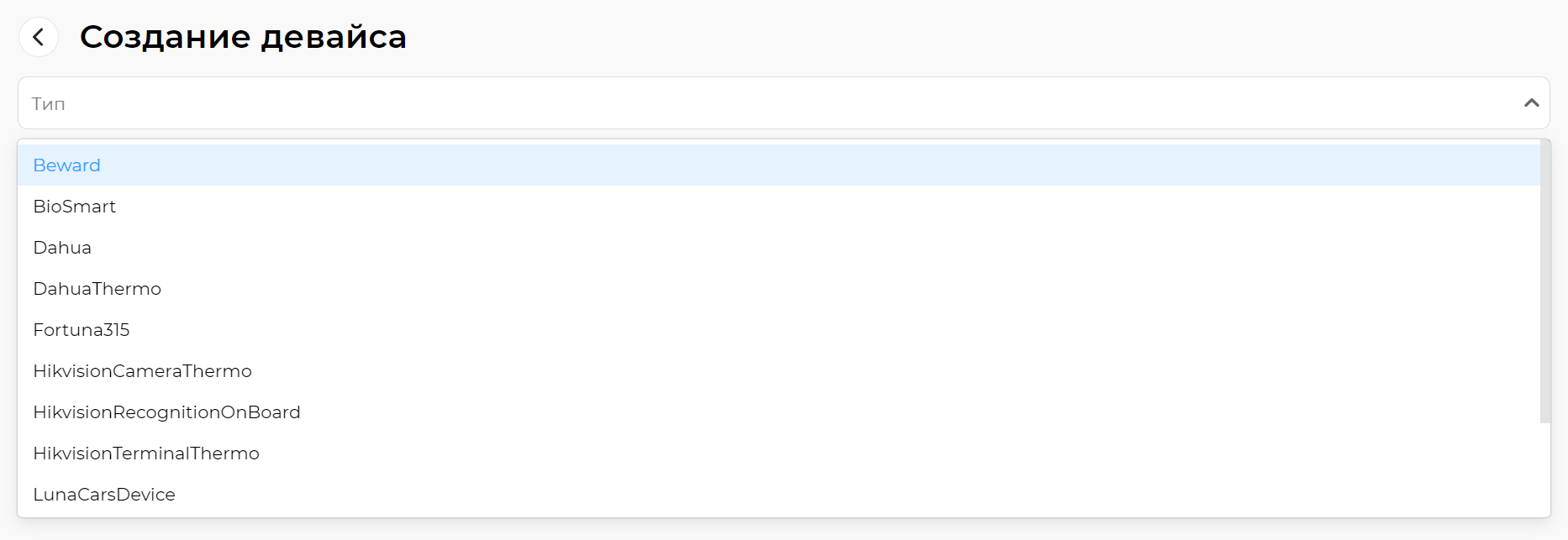

Рисунок 59. Выбор типа создаваемого устройства

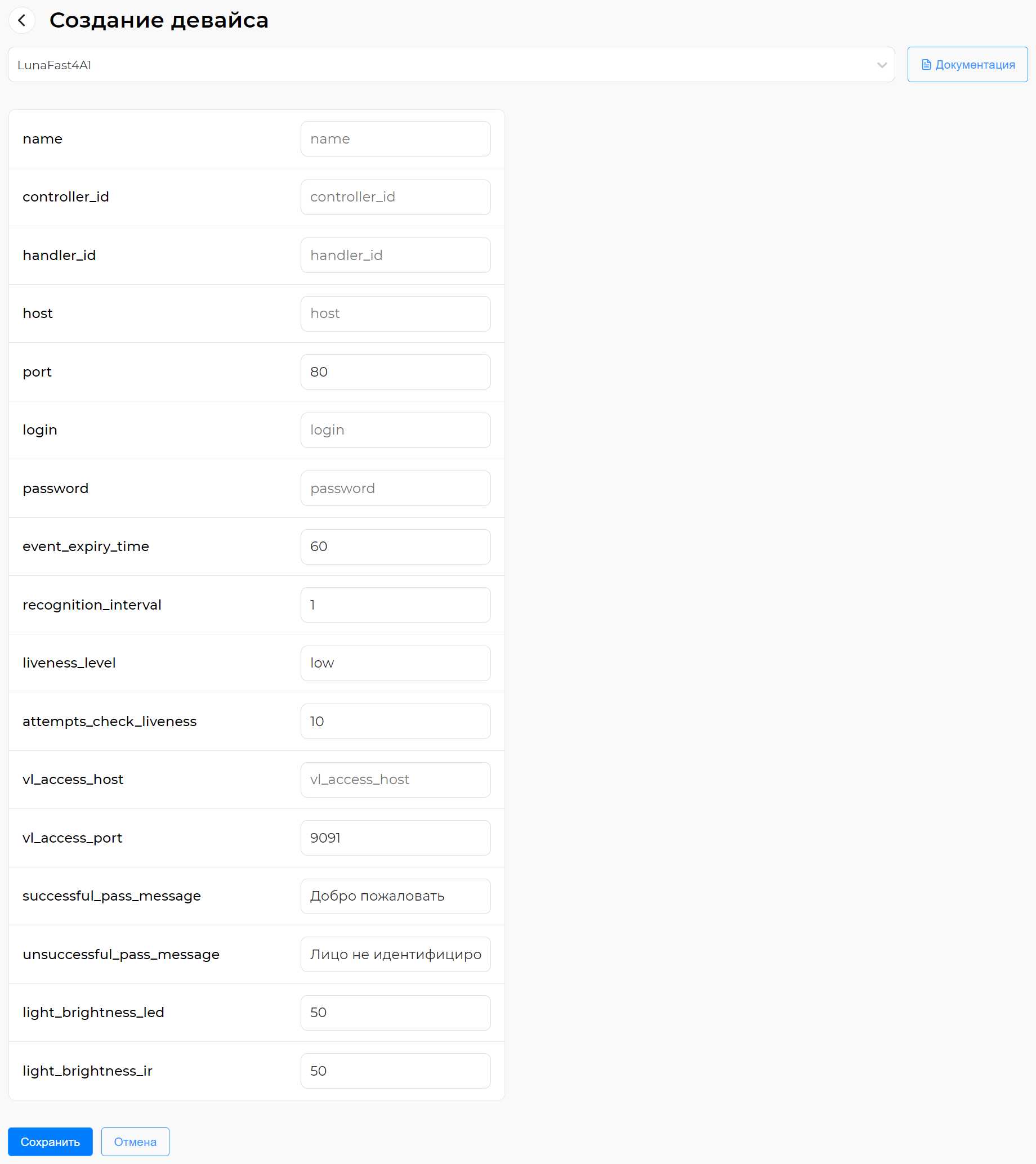

откроется форма для заполнения настроек устройства, в которую следует добавить необходимые параметры (Рисунок 55);

Параметры для настройки каждого устройства отличаются (см. Устройства).

Рисунок 60. Форма для заполнения настроек устройства

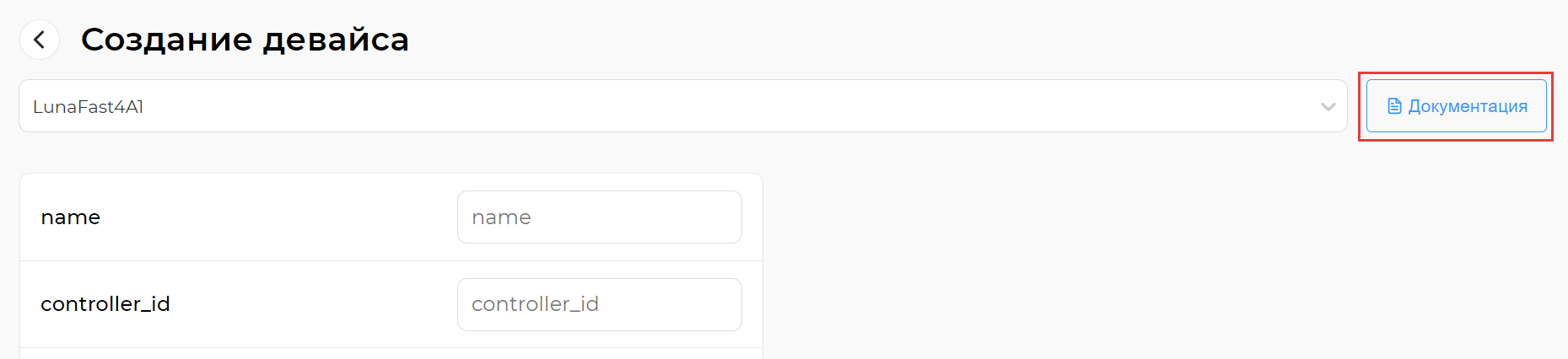

для получения информации о настраиваемых параметрах нажать на кнопку «Документация» в правом верхнем углу (Рисунок 56);

Рисунок 61. Документация для создаваемого устройства

во всплывающем окне отобразиться информация с описанием необходимых параметров для создания устройства (Рисунок 57);

Рисунок 62. Всплывающее окно с необходимыми параметрами устройства

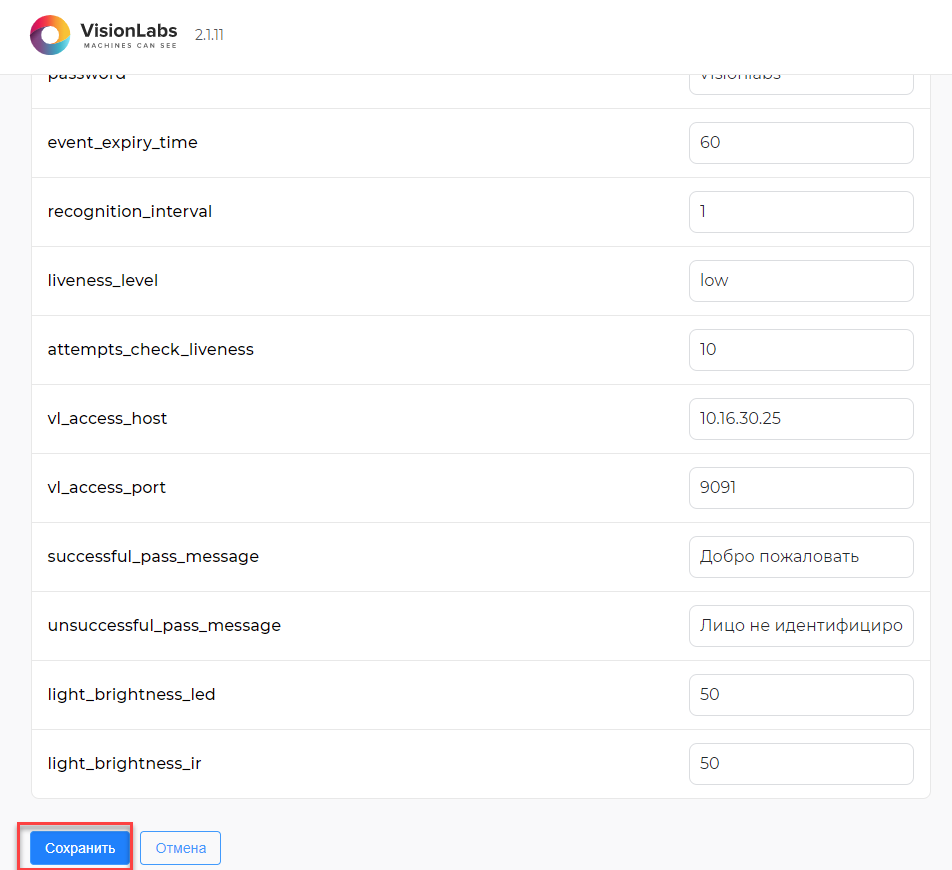

после заполнения параметров сервиса нажать на кнопку «Сохранить» в левом нижнем углу (Рисунок 58).

Рисунок 63. Сохранение при создании устройства

После успешного создания устройства в верхнем левом углу экрана появится сообщение «Устройство создано» (Рисунок 59).

Рисунок 64. Подтверждение добавления устройства

При успешном добавлении новое устройство должно отобразиться в списке доступных устройств в разделе «Устройства» (Рисунок 60).

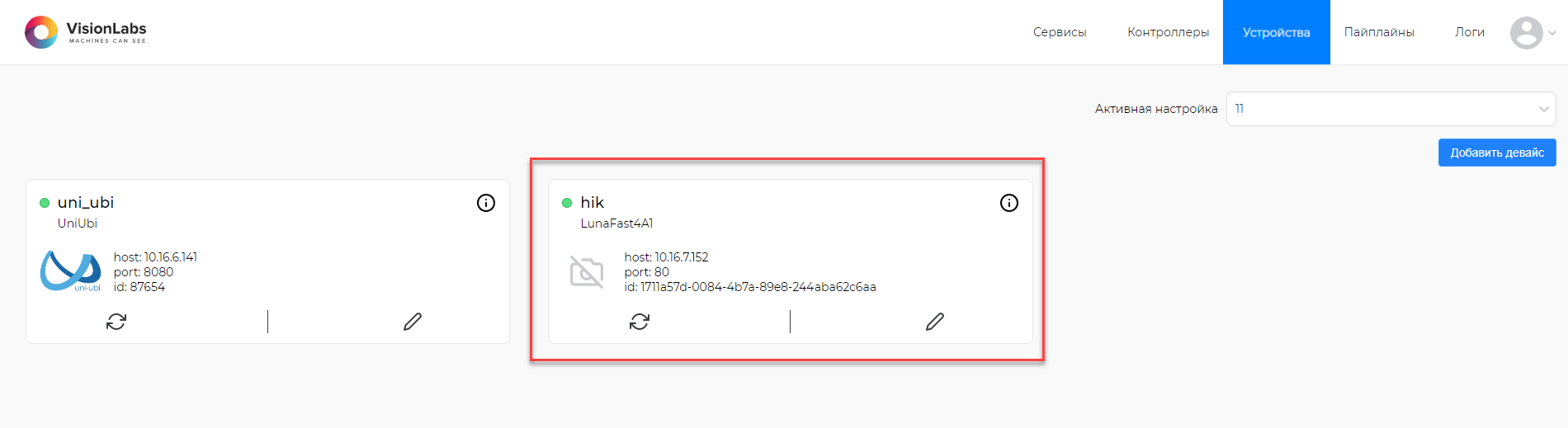

Рисунок 65. Отображение нового устройства

Общая информация о доступном устройстве#

Доступные устройства отображаются на странице общего вида раздела (Рисунок 61).

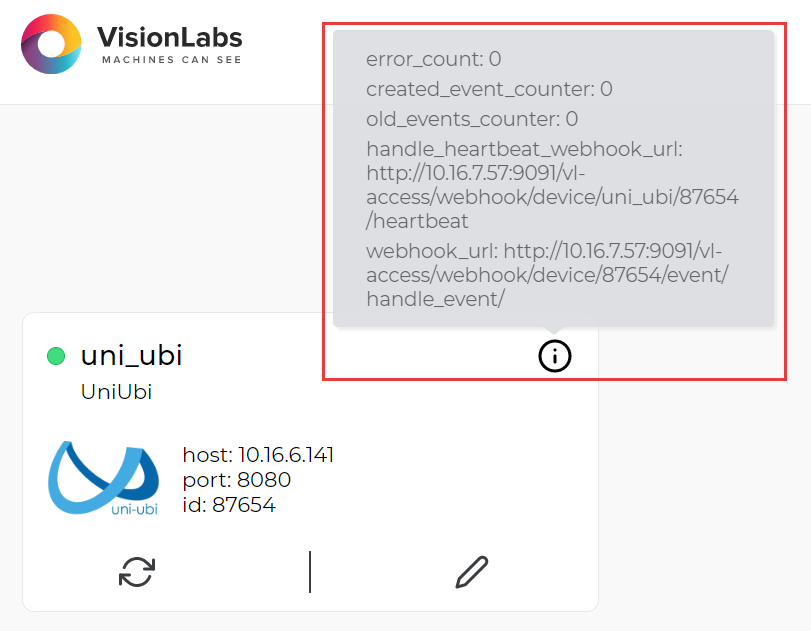

Основная информация о устройстве расположена в окошке с описанием устройства (Рисунок 62).

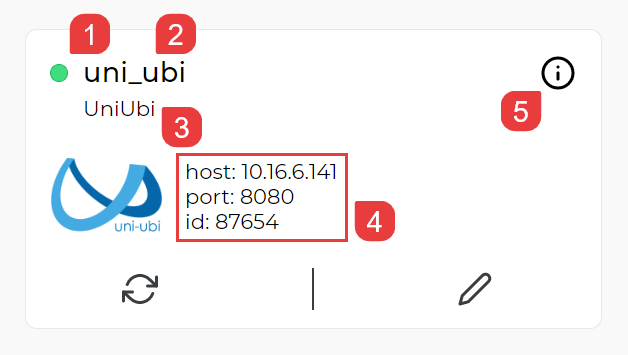

Рисунок 67. Основные параметры устройства

1 — статус устройства;
2 — имя устройства;
3 — тип устройства;
4 — основная информация об устройстве;
5 — дополнительная информация о параметрах устройства.

Для получения дополнительной информации о параметрах устройства необходимо навести курсор на и появится информация во всплывающем окне (Рисунок 63).

Рисунок 68. Дополнительная информация о параметрах устройства

Изменение устройств#

Для изменения параметров доступного устройства необходимо выполнить следующие действия:

нажать кнопку

Рисунок 22. Edit Button

для выбранного устройства (Рисунок 64);

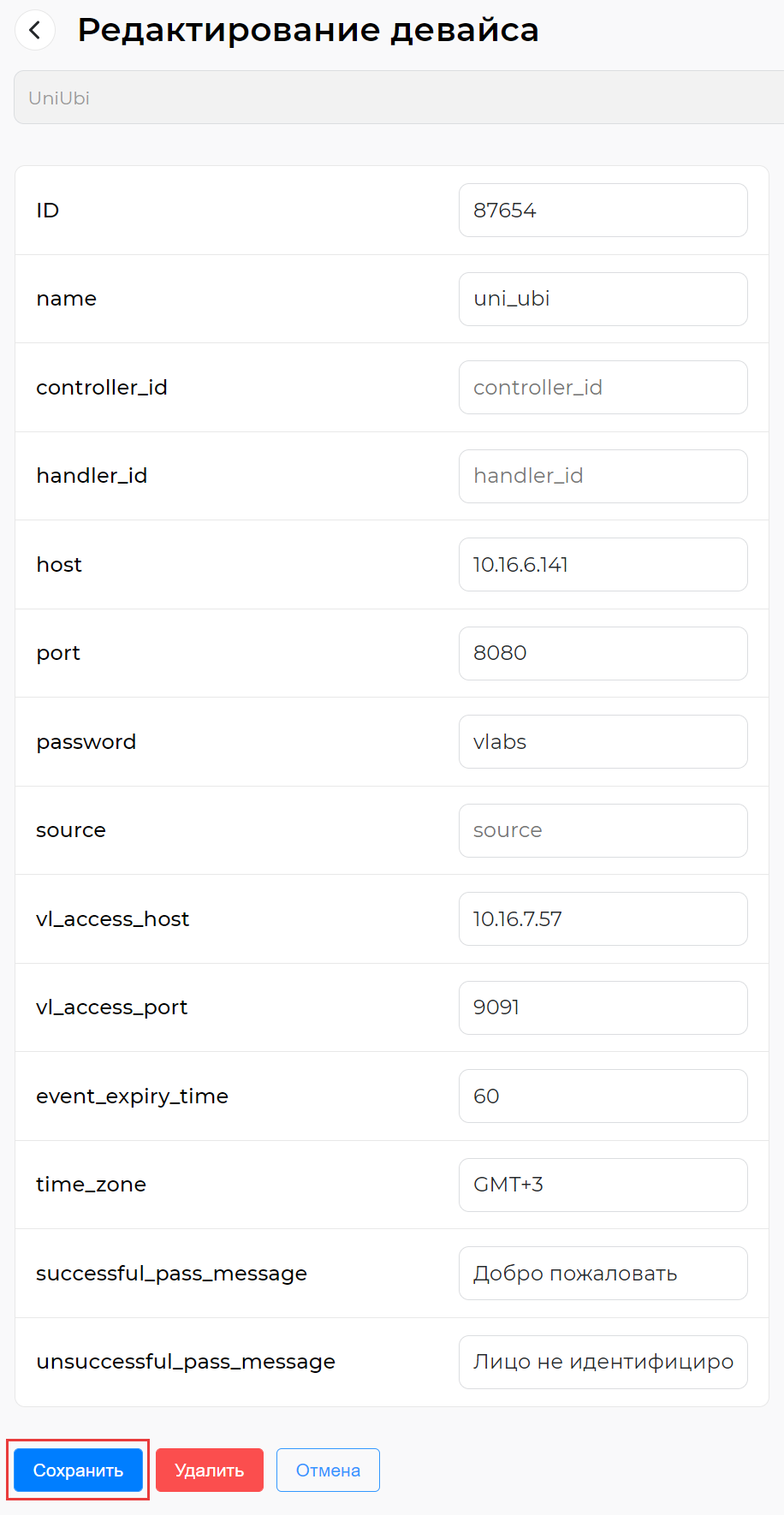

откроется форма для редактирования устройства, в которую следует внести необходимые изменения (Рисунок 65).

Форма редактирования для каждого устройства содержит различные параметры (см. Сервисы);

нажать на кнопку «Сохранить».

Рисунок 71. Форма редактирования устройства

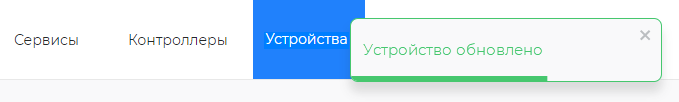

После успешного редактирования устройства в верхнем левом углу экрана появится сообщение «Устройство обновлено» (Рисунок 66).

Рисунок 72. Подтверждение обновления устройства

Перезапуск устройств#

Для перезапуска устройства необходимо нажать кнопку

для выбранного устройства (Рисунок 67).

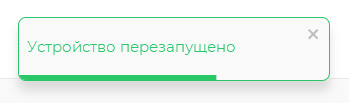

После успешного перезапуска контроллера в верхнем левом углу экрана появится сообщение «Устройство перезапущено» (Рисунок 68).

Рисунок 75. Подтверждение перезапуска устройства

Удаление устройства#

Для удаления доступного устройства необходимо выполнить следующие действия:

нажать кнопку

Рисунок 22. Edit Button

для выбранного устройства (Рисунок 69);

откроется форма для редактирования устройства, в которой следует нажать на кнопку «Удалить» в левом нижнем углу (Рисунок 70).

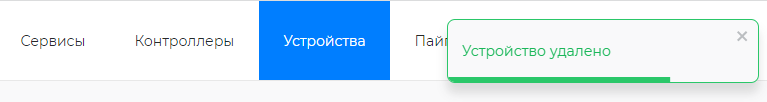

После успешного удаления сервиса в верхнем левом углу экрана появится сообщение «Устройство удалено» (Рисунок 71).

Рисунок 79. Подтверждение удаления устройства

При успешном удалении устройство исчезнет из списка доступных устройств в разделе «Устройства».

Раздел «Пайплайны»#

Раздел «Пайплайны» предназначен для настройки существующих и добавления новых пайплайнов (Рисунок 72).

Создание нового пайплайна#

Для создания нового пайплайна необходимо выполнить следующие действия:

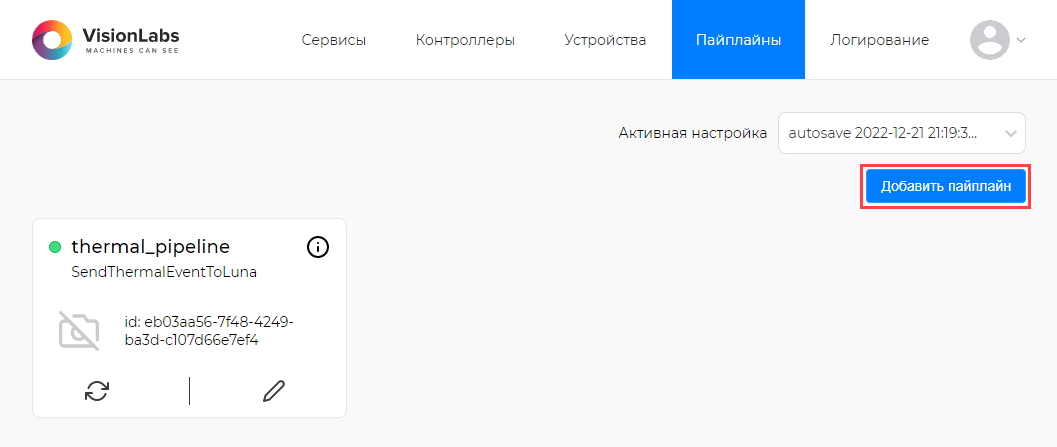

в правом верхнем углу нажать на кнопку «Добавить пайплайн» (Рисунок 73);

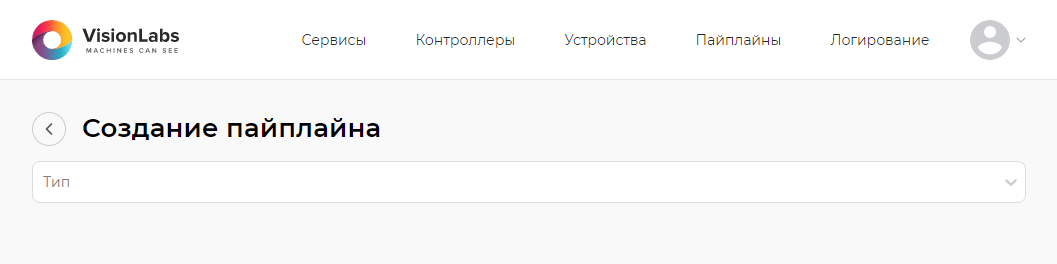

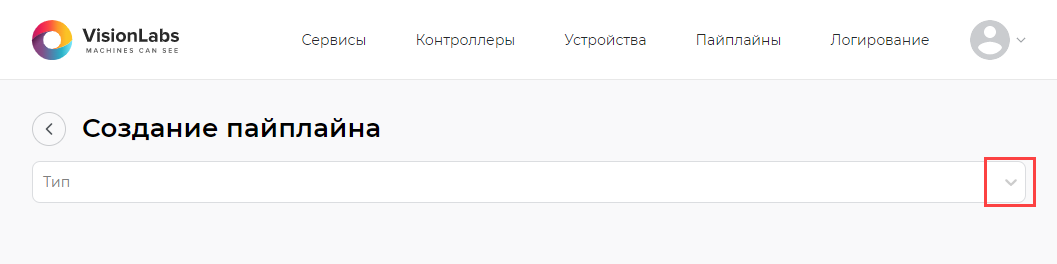

откроется форма для создания пайплайна, в которой следует выбрать тип пайплайна (Рисунок 74);

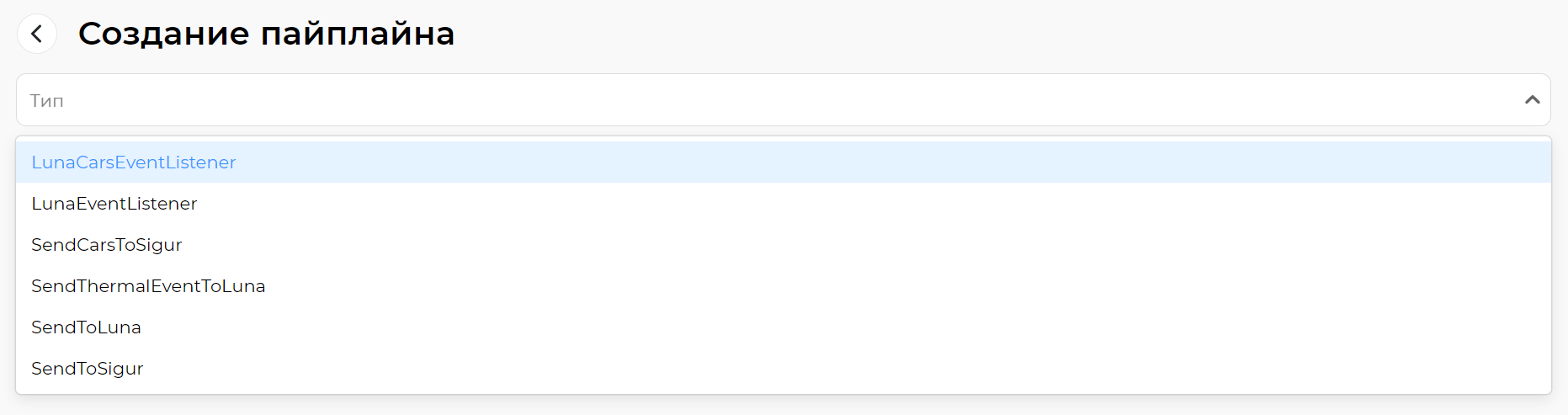

чтобы развернуть выпадающее меню, необходимо нажать на стрелку справа и выбрать необходимый тип пайплайна (Рисунок 75);

Рисунок 83. Выбор типа создаваемого пайплайна

откроется форма для заполнения настроек пайплайна, в которую следует добавить необходимые параметры (Рисунок 76);

Параметры для настройки каждого пайплайна уникальны (см. Пайплайны).

Рисунок 84. Форма для заполнения настроек пайплайна

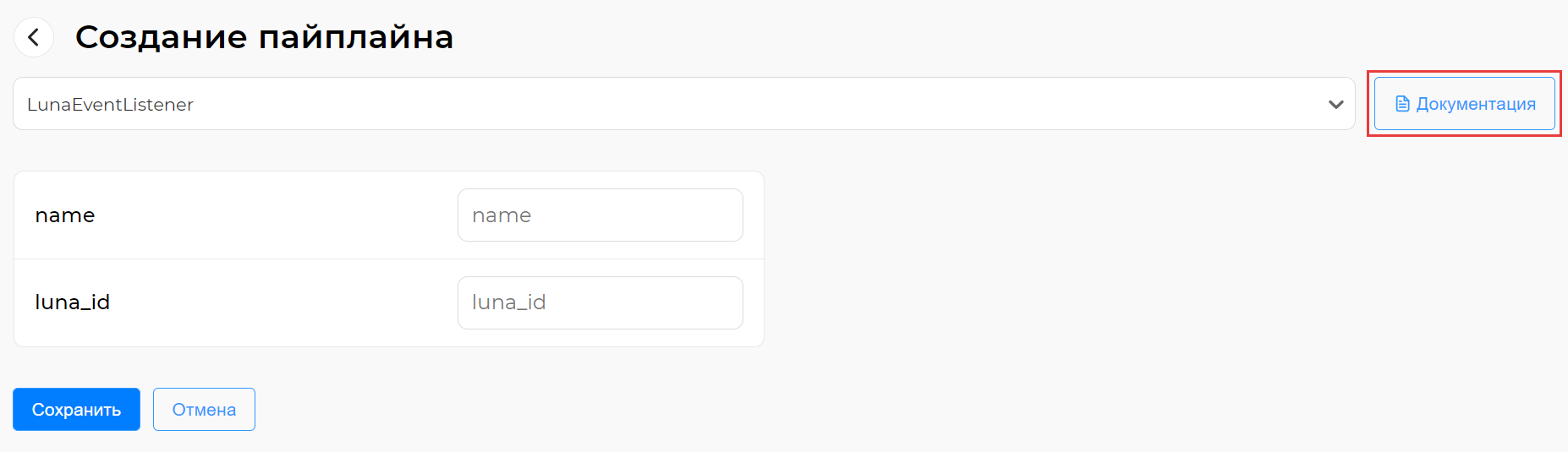

для получения информации о настраиваемых параметрах нажать на кнопку «Документация» в правом верхнем углу (Рисунок 77);

Рисунок 85. Документация для создаваемого пайплайна

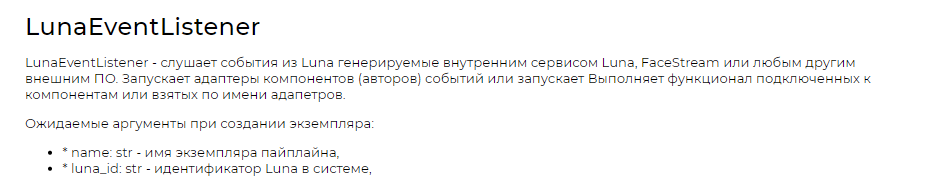

во всплывающем окне отобразиться информация с описанием необходимых параметров для создания пайплайна (Рисунок 78);

Рисунок 86. Всплывающее окно с необходимыми параметрами пайплайна

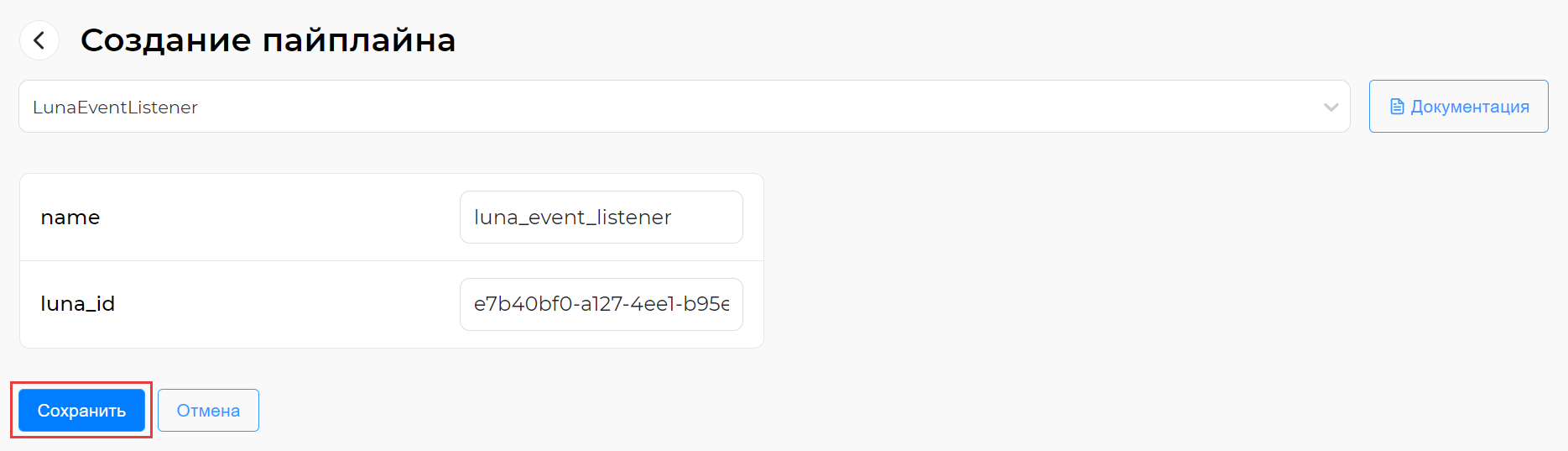

после заполнения параметров пайплайна нажать на кнопку «Сохранить» в левом нижнем углу (Рисунок 79).

Рисунок 87. Сохранение при создании пайплайна

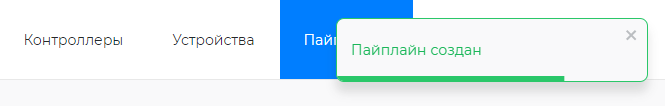

После успешного создания пайплайна в верхнем левом углу экрана появится сообщение «Пайплайн создан» (Рисунок 80).

Рисунок 88. Подтверждение добавления пайплайна

При успешном добавлении новый пайплайн должен отобразиться в списке доступных пайплайнов в разделе «Пайплайны» (Рисунок 81).

Рисунок 89. Отображение нового пайплайна

Общая информация о доступном пайплайне#

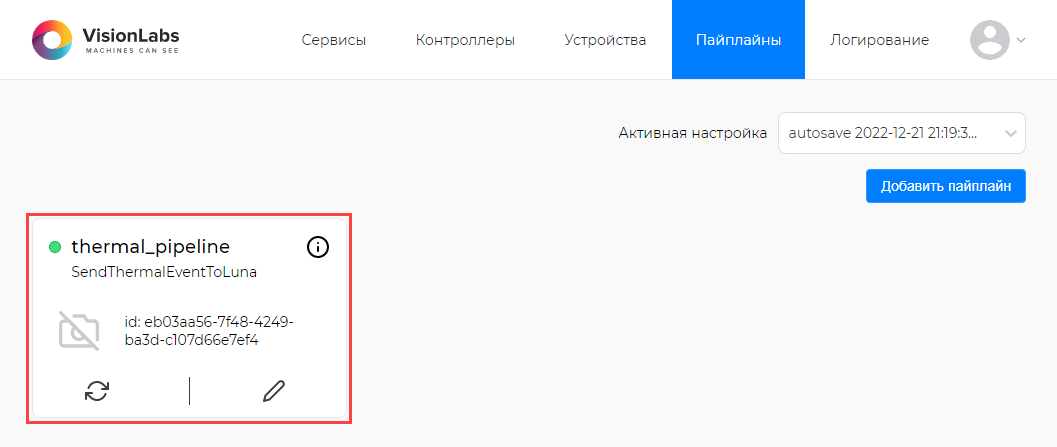

Доступные пайплайны отображаются на странице общего вида раздела (Рисунок 82).

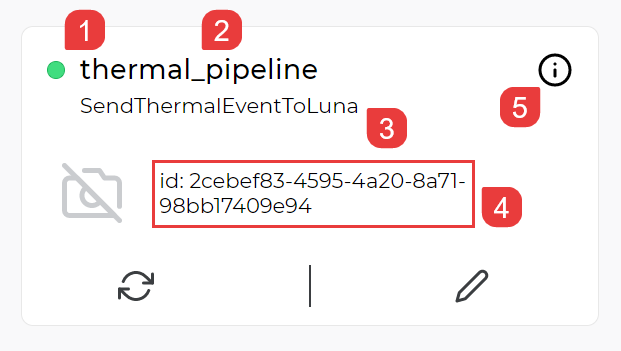

Основная информация о пайплайне расположена в окошке с описанием пайплайна (Рисунок 83).

Рисунок 91. Основные параметры пайплайна

1 — статус пайплайна;
2 — имя пайплайна;
3 — тип пайплайна;
4 — основная информация о пайплайне;
5 — дополнительная информация о параметрах пайплайна.

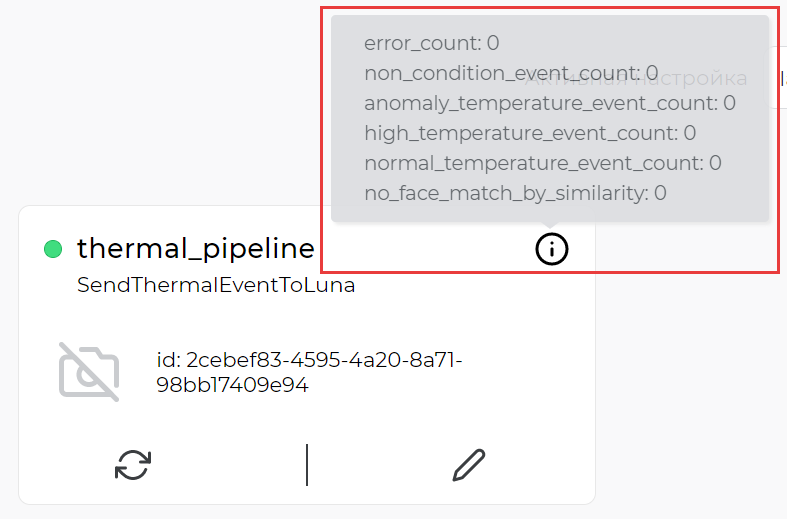

Для получения дополнительной информации о параметрах пайплайна необходимо навести курсор на и появится информация во всплывающем окне (Рисунок 84).

Рисунок 92. Дополнительная информация о параметрах пайплайна

Изменение доступных пайплайнов#

Для изменения параметров доступного пайплайна необходимо выполнить следующие действия:

нажать кнопку

Рисунок 22. Edit Button

для выбранного пайплайна (Рисунок 85);

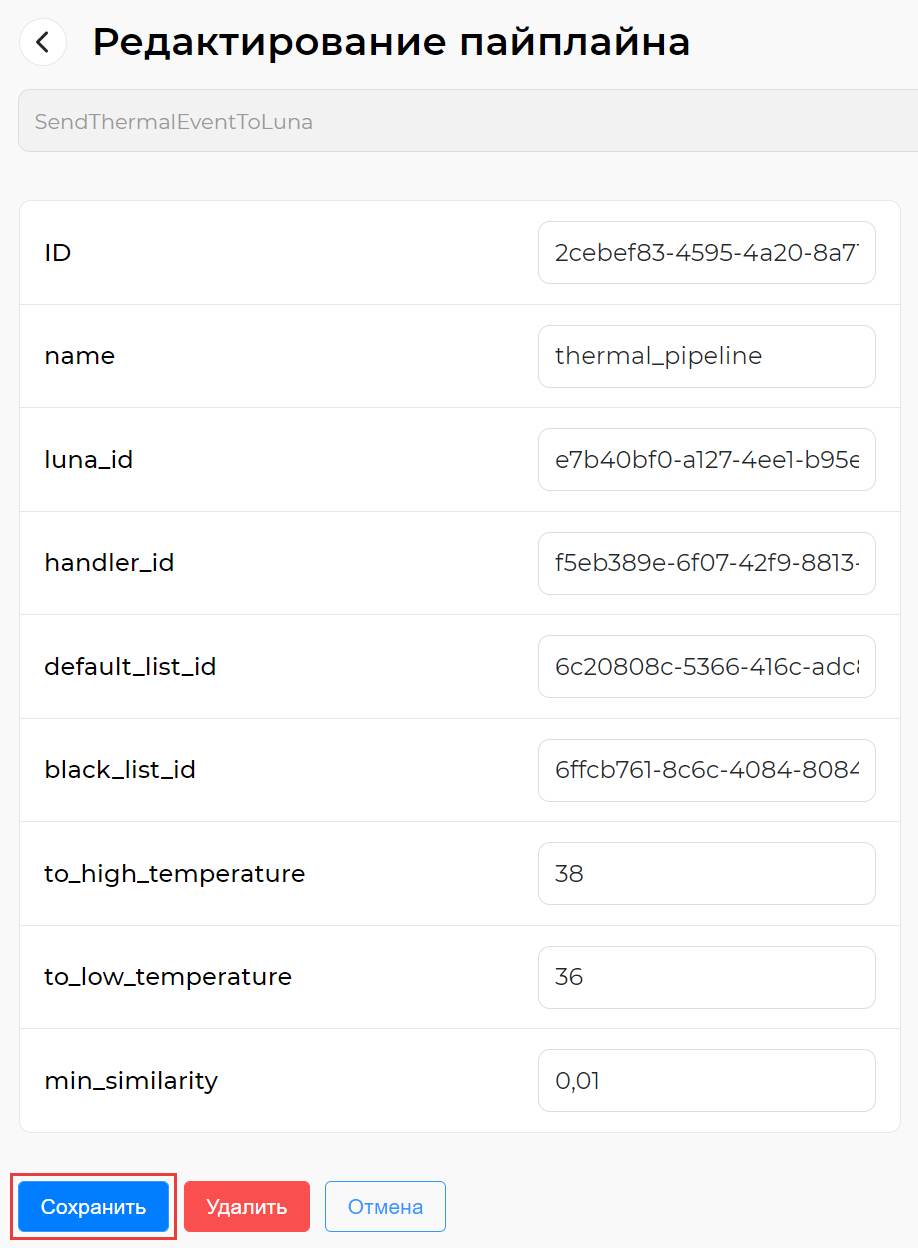

откроется форма для редактирования пайплайна, в которую следует внести необходимые изменения (Рисунок 86).

Форма редактирования для каждого пайплайна содержит различные параметры (см. Сервисы);

нажать на кнопку «Сохранить».

Рисунок 95. Форма редактирования пайплайна

После успешного редактирования пайплайна в верхнем левом углу экрана появится сообщение «Пайплайн обновлен» (Рисунок 87).

Рисунок 96. Подтверждение обновления пайплайна

Перезапуск доступных пайплайнов#

Для перезапуска пайплайна необходимо нажать кнопку

для выбранного пайплайна (Рисунок 88).

После успешного перезапуска пайплайна в верхнем левом углу экрана появится сообщение «Пайплайн перезапущен» (Рисунок 89).

Рисунок 99. Подтверждение перезапуска пайплайна

Удаление доступного пайплайна#

Для удаления доступного пайплайна необходимо выполнить следующие действия:

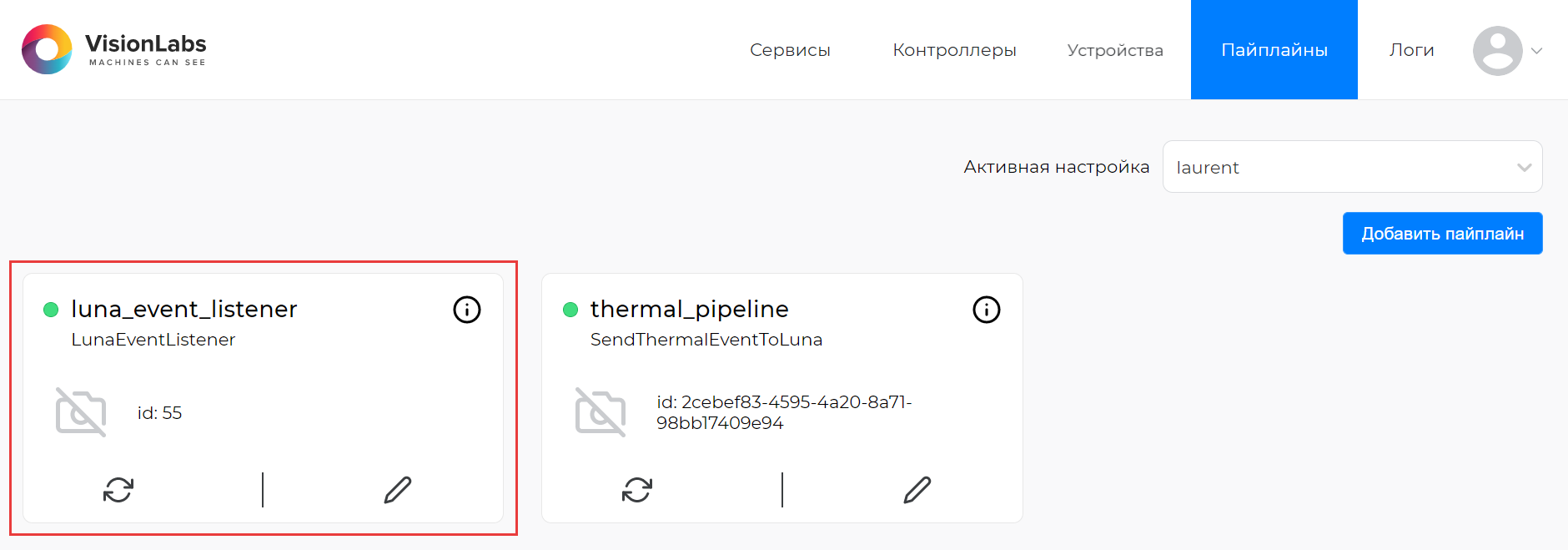

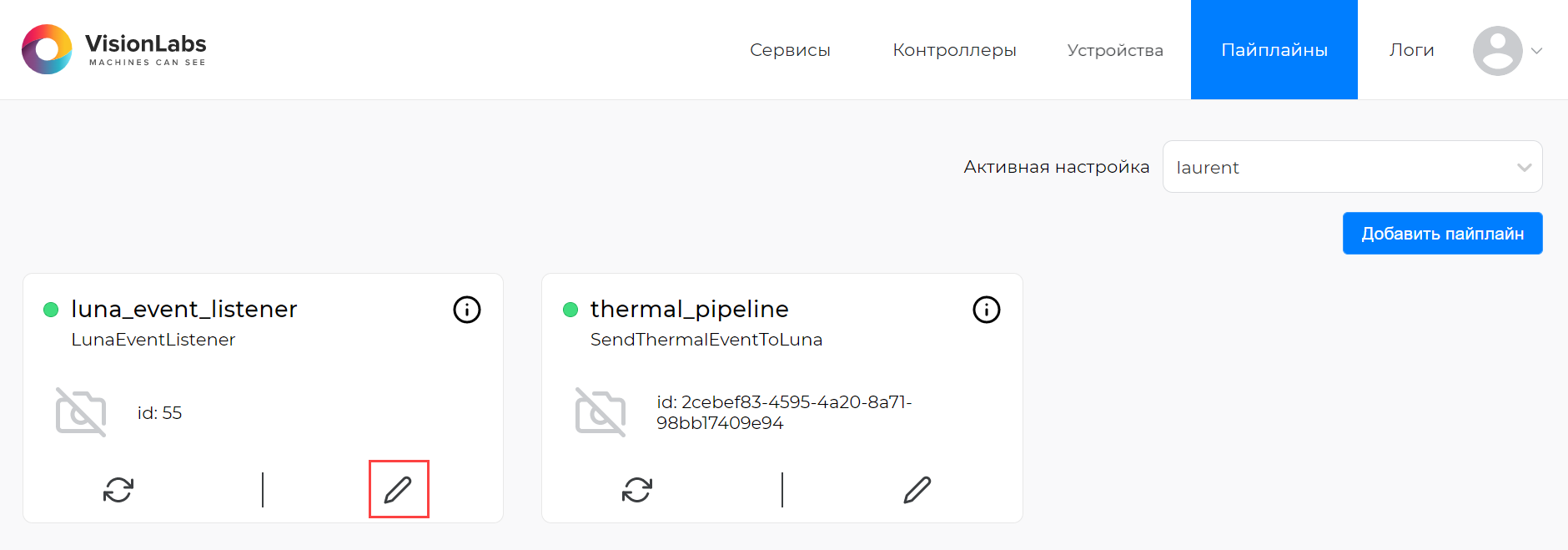

нажать кнопку

Рисунок 22. Edit Button

для выбранного пайплайна (Рисунок 90);

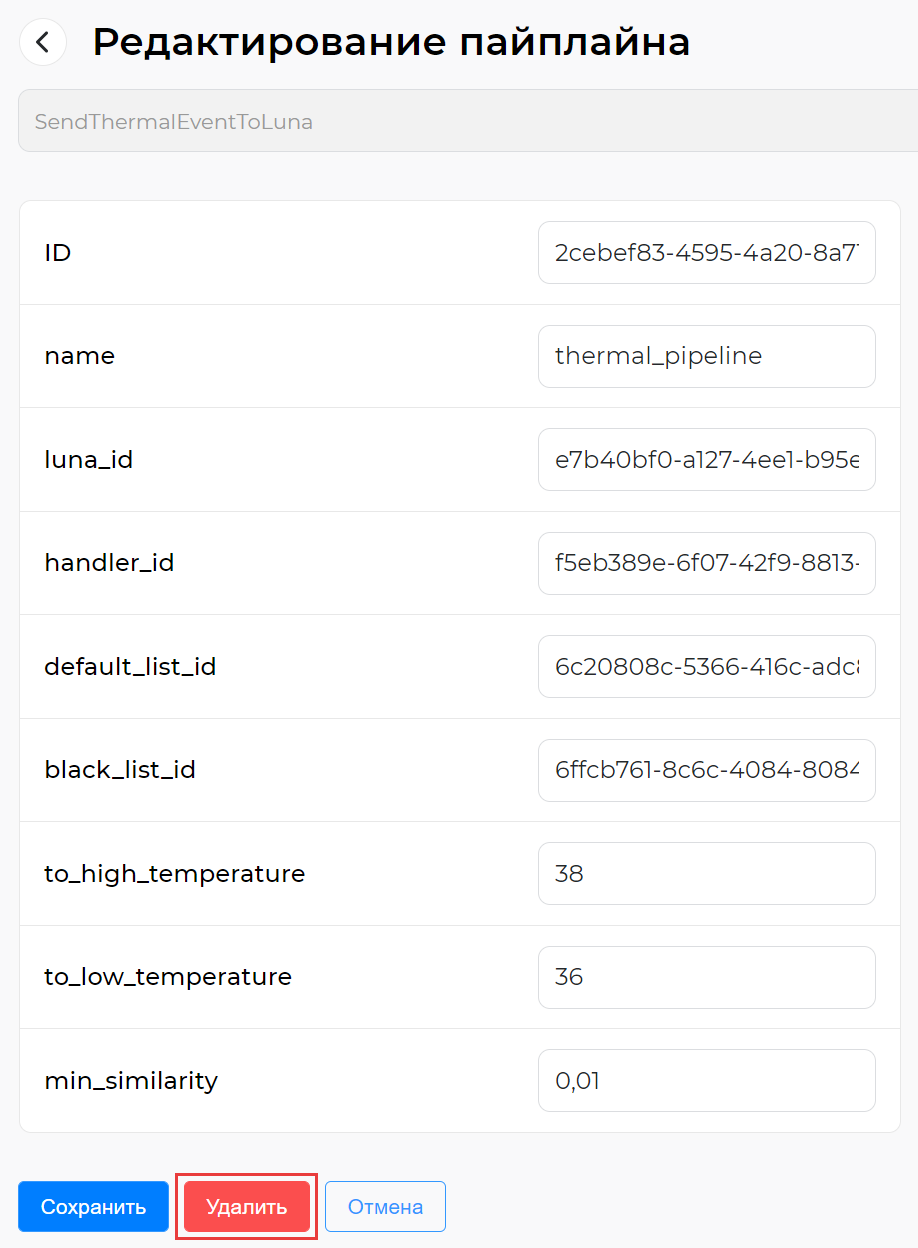

откроется форма для редактирования пайплайна, в которой следует нажать на кнопку «Удалить» в левом нижнем углу (Рисунок 91).

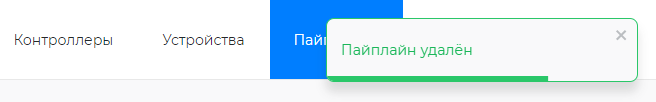

После успешного удаления пайплайна в верхнем левом углу экрана появится сообщение «Пайплайн удален» (Рисунок 92).

Рисунок 103. Подтверждение удаления пайплайна

При успешном удалении пайплайн исчезнет из списка доступных пайплайнов в разделе «Пайплайны».

Раздел «Логирование»#

Раздел «Логирование» предназначен для отображения всех системных логов и поиска необходимых логов в истории (Рисунок 93).

Получение и отображение новых логов выполняется с минимальными задержками в режиме, приближенном к реальному времени.

Access может хранить до одного миллиона логов. После достижения одного миллиона логов первые 500 тысяч логов удаляются.

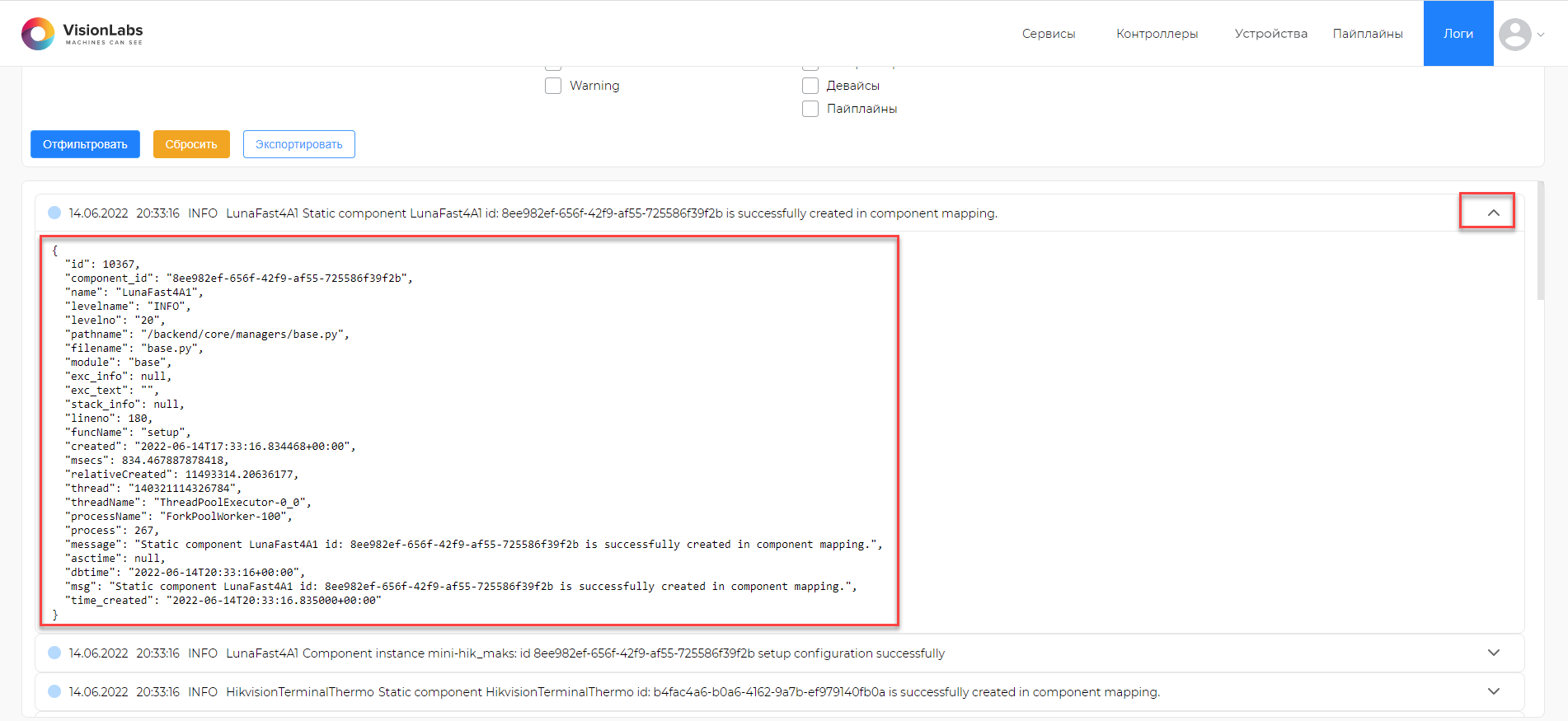

Для того, чтобы развернуть подробную информацию о фиксируемом логе следует нажать на стрелку справа от необходимого лога (Рисунок 94).

Рисунок 105. Подробная информация о логах

Далее откроется информация лога, в которой отображаются подробные изменения (Рисунок 95).

Фильтрация логов#

Раздел «Логирование» позволяет отфильтровать последние логи, чтобы ограничить отображение логов на экране (Рисунок 96).

С помощью фильтров пользователь может быстро найти необходимый лог.

Рисунок 107. Фильтры в разделе «Логирование»

Фильтры, доступные пользователю на экране раздела «Логирование»:

«Дата» — выбор периода фиксации логов;
«Уровни логирования» — выбор уровня логов («Debug», «Error», «Info», «Warning»);
«Сортировать» — выбор варианта сортировки логов («От старых к новым», «От новых к старым»).

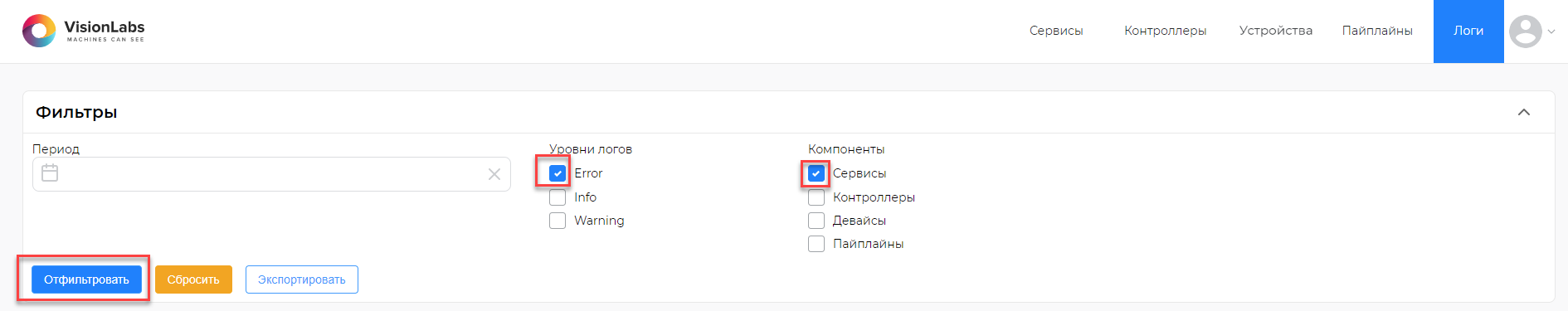

Пользователю необходимо поставить галочку у необходимого(-ых) фильтра(-ов), и нажать кнопку «Отфильтровать» в левом нижнем углу, чтобы установленные настройки применились (Рисунок 97).

При успешном применении фильтров должна отобразиться информация с логами с учетом выбранных фильтров (Рисунок 98).

Рисунок 109. Отображение логов после фильтрации

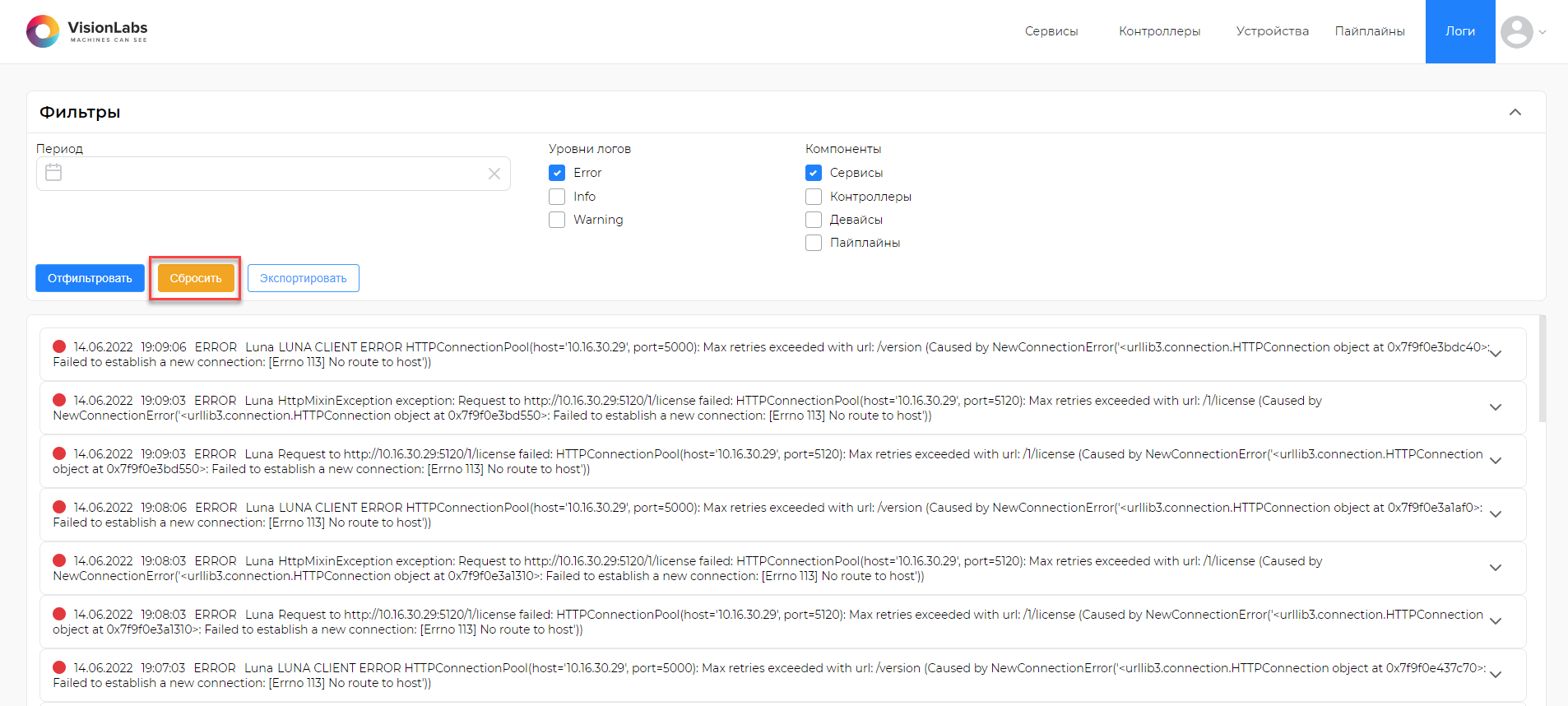

Для сброса установленных фильтров необходимо нажать кнопку «Сбросить» (Рисунок 99).

При необходимости можно экспортировать зафиксированные логи. Для этого необходимо нажать кнопку «Экспортировать» (Рисунок 100). Логи сохраняться на локальный компьютер в формате filters.txt.

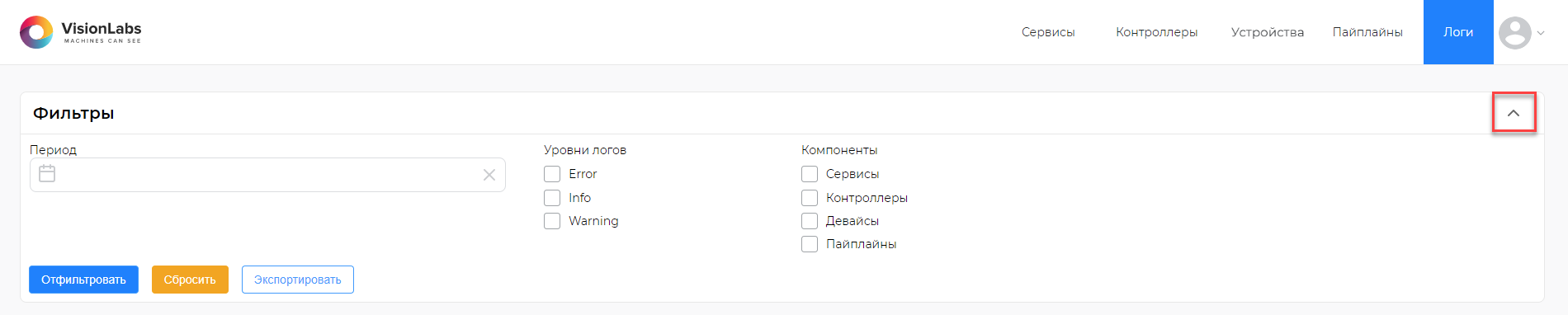

Чтобы свернуть раздел «Фильтры», необходимо нажать на стрелку в правом верхнем углу (Рисунок 101).

Функция «Импортировать настройки»#

Функция «Импортировать настройки» предназначена для импорта настроек с локального компьютера в Access.

Для того, чтобы выполнить импорт настроек, необходимо выполнить следующие действия:

в правом верхнем углу нажать на стрелку справа от аватара пользователя, чтобы развернуть выпадающее меню (Рисунок 102);

Переход к функции «Импортировать настройки»

в выпадающем меню выбрать функцию «Импортировать настройки» (Рисунок 103);

откроется форма для экспорта файла, в которой нажать на

+

для того, чтобы выбрать файл с сохраненными настройками в формате json (Рисунок 104);

в поле «Название настройки» написать имя загружаемой настройки (Рисунок 105);

нажать на кнопку «Добавить» (Рисунок 106).

После успешного импорта настройки в верхнем левом углу экрана появится сообщение «Настройка загружена» (Рисунок 107).

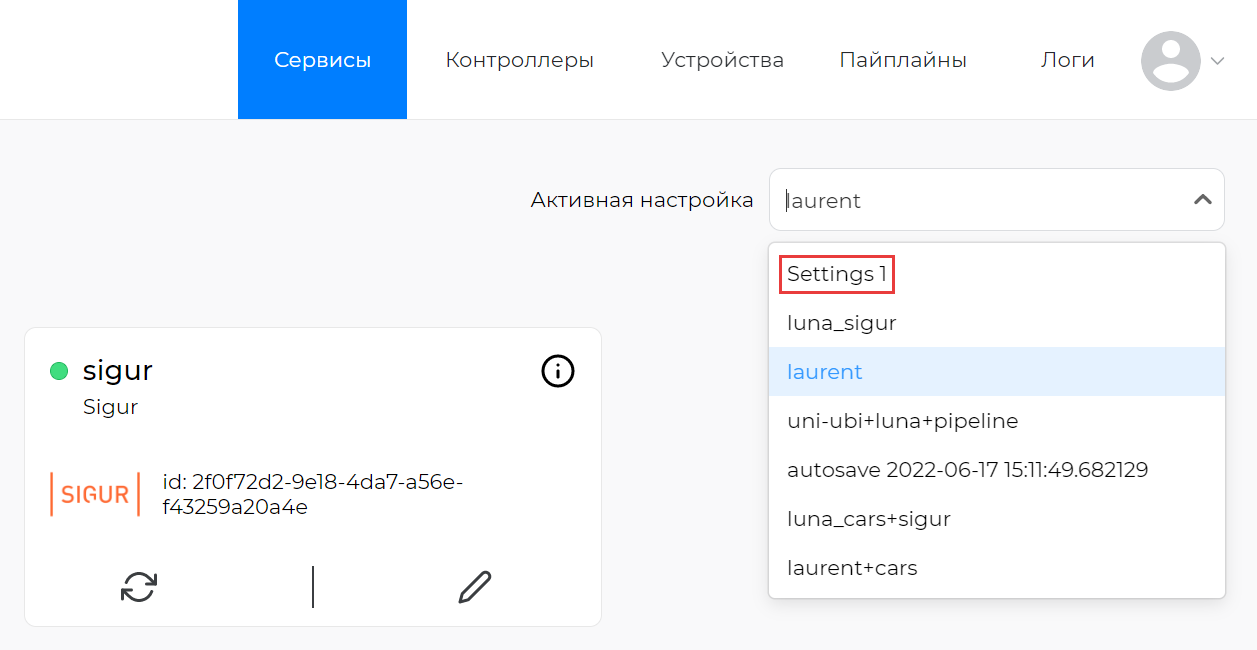

При успешном добавлении новая настройка отобразится в списке доступных настроек в параметре «Активная настройка» (Рисунок 108).

Если настройка создана и импортирована корректно, то необходимо переключиться на данную настройку и проверить, что все компоненты, которые содержатся в данной настройке, отображаются в соответствующих разделах «Сервисы», «Контроллеры», «Устройства» и «Пайплайны».

Функция «Экспортировать настройки»#

Функция «Экспортировать настройки» предназначена для экспорта настроек на локальный компьютер из Access.

Для того, чтобы выполнить экспорт настроек, необходимо выполнить следующие действия:

выбрать необходимую настройку для экспорта (подробнее см. Активная настройка);
в правом верхнем углу нажать на стрелку справа от аватара пользователя, чтобы развернуть выпадающее меню (Рисунок 109);

Переход к функции «Экспортировать настройки»

в выпадающем меню выбрать функцию «Экспортировать настройки» (Рисунок 110);

файл с сохраненными настройками будет загружен на локальный компьютер в формате json со всеми компонентами, которые содержатся в данной настройке.
