Работа с Access UI

Язык UI

Access поддерживает работу на двух языках:

• Русский;
• Английский.

Для смены языка необходимо нажать на кнопку рус|eng на главной панели (Рисунок 1).

Страница автоматически перезагрузится и отобразит англоязычный интерфейс (Рисунок 2)

Для возврата к русскому интерфейсу нажмите на кнопку рус|eng еще раз.

Роли в Access

В Access доступна одна роль — «администратор». Описание прав «администратора» представлено в Таблице (Таблица 10).

Таблица 10. Перечень доступных разделов и прав

Роль	Разделы	Права
Администратор	Сервисы	Добавление/редактирование/удаление сервисов;
	Контроллеры	Добавление/редактирование/удаление контроллеров;
	Устройства	Добавление/редактирование/удаление устройств;
	Пайплайны	Добавление/редактирование/удаление пайплайнов;
	Логирование	Просмотр логов;
		Экспорт логов.

Добавление учетной записи

Все учетные записи пользователей создает администратор Access.

Описание процесса создания пользователей см. в Руководстве администратора.

Авторизация в Access

Доступ пользователя к Access осуществляется посредством входа в веб-браузере на сайт.

Необходимо открыть веб-браузер и перейти на сервер, где был установлен Access. Пример адреса: http://ip_address:9092/services.

Ссылку для входа в веб-интерфейс Access необходимо запросить у администратора.

При первичном входе в Access запускается страница Сервисы (Рисунок 3).

Не авторизированным пользователям не доступен просмотр и создание компонентов и логов.

Для авторизации в Access необходимо нажать на стрелку справа от аватара пользователя и нажать на кнопку «Вход» (Рисунок 4).

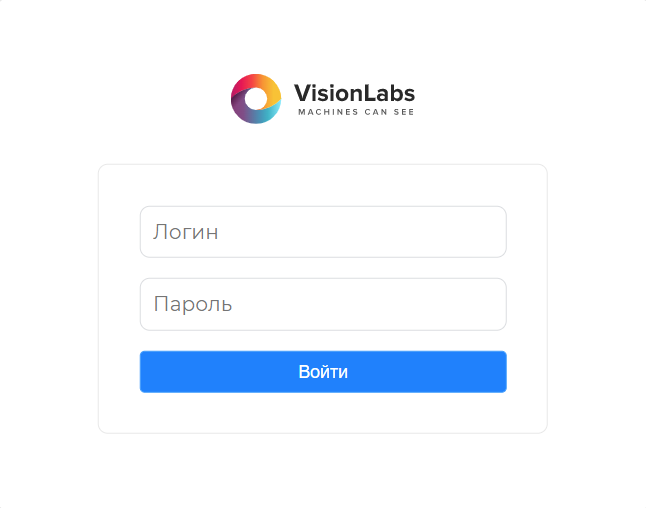

При входе в Access запускается форма авторизации (Рисунок 5).

Для авторизации в Access необходимо ввести учетные данные (логин и пароль) в соответствующие поля и нажать кнопку «Войти».

Логин и пароль запрашиваются у администратора Access.

При входе в Access пользователь попадает на страницу «Сервисы» (Рисунок 6), где ему доступна возможность настройки и добавления компонентов Access.

Выход из учетной записи Access

Для выхода из учетной записи необходимо нажать на стрелку справа от аватара пользователя и нажать на кнопку «Выход» (Рисунок 7).

После нажатия на кнопку «Выход» пользователь потеряет возможность взаимодействия с компонентами Access.

Разделы Access

Пользовательский интерфейс Access содержит 5 разделов в основном меню и 4 функции в выпадающем меню (Рисунок 8).

Основное меню состоит из разделов:

• Сервисы — просмотр и создание сервисов;
• Контроллеры — просмотр и создание контроллеров;
• Устройства — просмотр и создание устройств;
• Пайплайны — просмотр и создание пайплайнов;
• Логирование — просмотр логов.

Выпадающее меню состоит из функций:

• Импортировать настройки — функция, с помощью которой можно импортировать настройки;
• Экспортировать настройки — функция, которая позволяет экспортировать настройки;
• Сбросить настройки — сбросить все настройки;
• Документация — переход на онлайн документацию.

Чтобы развернуть выпадающее меню, необходимо нажать на стрелку справа от аватара пользователя.

Компоненты одного типа (Сервисы, Контроллеры, Устройства или Пайплайны) должны иметь уникальные имена (параметр name).

Раздел «Сервисы»

Раздел «Сервисы» предназначен для настройки существующих и добавления новых сервисов (Рисунок 9).

Создание сервиса

Для создания сервиса необходимо выполнить следующие действия:

1․ В правом верхнем углу нажать на кнопку «Добавить сервис» (Рисунок 10).

2․ Откроется форма для создания сервиса, в которой следует выбрать тип сервиса (Рисунок 11).

3․ Разверните выпадающее меню, нажав на стрелку справа, и выберете необходимый тип сервиса (Рисунок 12).

4․ Откроется форма для заполнения настроек сервиса, в которую следует добавить необходимые параметры (Рисунок 13).

Параметры для настройки каждого сервиса отличаются (см. Сервисы).

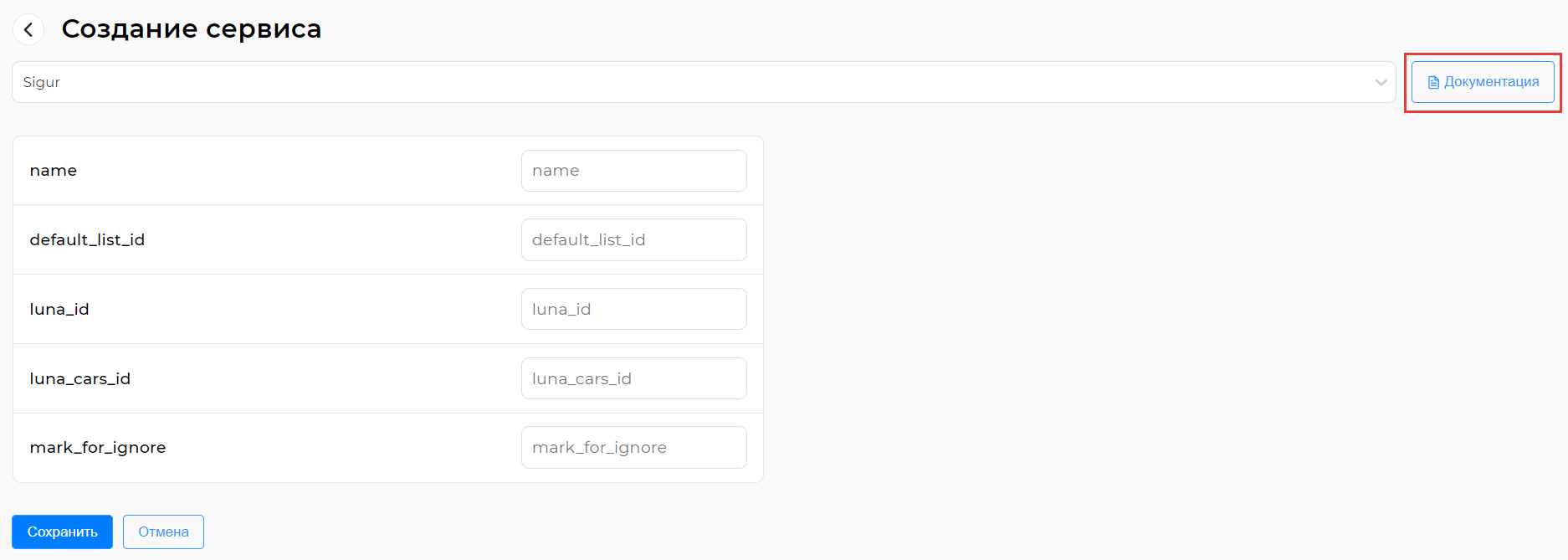

Для получения информации о настраиваемых параметрах нажмите на кнопку «Документация» в правом верхнем углу (Рисунок 14).

Во всплывающем окне отобразится информация с описанием необходимых параметров для создания сервиса (Рисунок 15).

5․ После заполнения параметров сервиса нажмите на кнопку «Сохранить» в левом нижнем углу (Рисунок 16).

В верхнем левом углу экрана отобразится сообщение «Сервис создан» (Рисунок 17).

При успешном добавлении сервис отобразится в списке в разделе «Сервисы» (Рисунок 18).

Общая информация о сервисе

Сервисы отображаются на странице общего вида раздела (Рисунок 19).

Основная информация о сервисе расположена в блоке с описанием сервиса (Рисунок 20).

• 1 — статус сервиса;
• 2 — имя сервиса;
• 3 — тип сервиса;
• 4 — основная информация о сервисе;
• 5 — дополнительная информация о параметрах сервиса.

Для получения дополнительной информации о параметрах сервиса необходимо навести курсор на и отобразится информация во всплывающей подсказке (Рисунок 21).

Изменение параметров сервиса

Для изменения параметров доступного сервиса необходимо выполнить следующие действия:

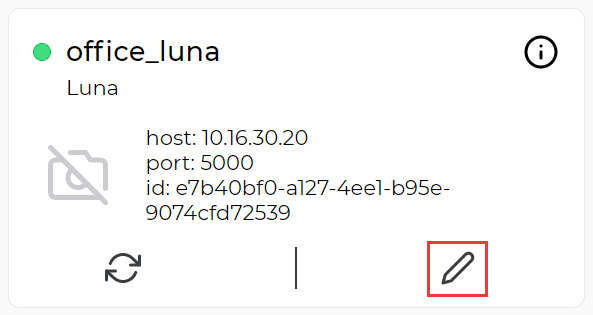

1․ Нажать кнопку для выбранного сервиса (Рисунок 22).

2․ Откроется форма для редактирования сервиса, в которую следует внести необходимые изменения (Рисунок 23).

Форма редактирования для каждого сервиса содержит различные параметры (см. Сервисы).

3․ Нажмите на кнопку «Сохранить».

После успешного редактирования сервиса в верхнем левом углу экрана отобразится сообщение «Сервис обновлен» (Рисунок 24).

Перезапуск сервиса

Для перезапуска сервиса необходимо нажать кнопку для выбранного сервиса (Рисунок 25).

После успешного перезапуска сервиса в верхнем левом углу экрана отобразится сообщение «Сервис перезапущен» (Рисунок 26).

Удаление сервиса

Для удаления сервиса необходимо выполнить следующие действия:

1․ Нажать кнопку для выбранного сервиса (Рисунок 27).

2․ Откроется форма для редактирования сервиса, в которой следует нажать на кнопку «Удалить» в левом нижнем углу (Рисунок 28).

После успешного удаления сервиса в верхнем левом углу экрана отобразится сообщение «Сервис удален» (Рисунок 29).

При успешном удалении сервис пропадет из списка в разделе «Сервисы».

При удалении сервиса удаляются его дочерние компоненты

Дочерними компонентами выступают соответствующие контроллеры:

• сервис Apacs — ApacsController;
• сервис PercoWEB — PercoController;
• сервис Salto — SaltoController;
• сервис Strazh — StrazhController.

Раздел «Контроллеры»

Раздел «Контроллеры» предназначен для настройки существующих и добавления новых контроллеров (Рисунок 30).

Создание контроллера

Для создания нового контроллера необходимо выполнить следующие действия:

1․ В правом верхнем углу нажать на кнопку «Добавить контроллер» (Рисунок 31).

2․ Откроется форма для создания контроллера, в которой следует выбрать тип контроллера (Рисунок 32).

Чтобы развернуть выпадающее меню, необходимо нажать на стрелку справа и выбрать необходимый тип контроллера (Рисунок 33).

3․ Откроется форма для заполнения настроек контроллера, в которую следует добавить необходимые параметры (Рисунок 34).

Параметры для настройки каждого контроллера уникальны (см. Контроллеры).

Для получения информации о настраиваемых параметрах нажать на кнопку «Документация» в правом верхнем углу (Рисунок 35).

Во всплывающем окне отобразится информация с описанием необходимых параметров для создания контроллера (Рисунок 36).

4․ После заполнения параметров контроллера нажать на кнопку «Сохранить» в левом нижнем углу (Рисунок 37).

После успешного создания контроллера в верхнем левом углу экрана отобразится сообщение «Контроллер создан» (Рисунок 38).

При успешном добавлении контроллер отобразится в разделе «Контроллеры» (Рисунок 39).

Общая информация о контроллере

Контроллеры отображаются на странице общего вида раздела.

Основная информация о контроллере расположена в блоке с описанием контроллера (Рисунок 40).

• 1 — имя контроллера;
• 2 — тип контроллера;
• 3 — статус контроллера;
• 4 — основная информация о контроллере;
• 5 — дополнительная информация о параметрах контроллера.

Для получения дополнительной информации о параметрах контроллера необходимо навести курсор на , информация отобразится во всплывающей подсказке (Рисунок 41).

Группировка контроллеров

При создании контроллера пользователю доступно создание/выбор группы контроллеров.

По умолчанию контроллерам присваивается группа "Без группы".

Группировка контроллеров позволяет визуально отделить контроллеры по признакам, которые интересуют пользователя: по расположению, типу, производителю и прочее.

Для создания группы в окне редактирования параметров контроллера необходимо нажать на поле ввода группы, задать имя группы, нажать Создать (Рисунок 42) и сохранить изменения контроллера.

Не рекомендуется вводить более 30 символов.

Контроллер помещен в группу (Рисунок 43).

Для добавления контроллера в существующую группу необходимо перейти к редактированию контроллера, в выпадающем списке group выбрать интересующую группу (Рисунок 44) и сохранить изменения контроллера.

Изменение контроллера

Для изменения параметров контроллера необходимо выполнить следующие действия:

1․ Нажать кнопку для выбранного контроллера (Рисунок 45).

2․ Откроется форма для редактирования контроллера, в которую следует внести необходимые изменения (Рисунок 46).

Форма редактирования для каждого контроллера содержит различные параметры (см. Контроллеры).

3․ Нажать на кнопку «Сохранить».

После успешного редактирования контроллера в верхнем левом углу экрана отобразится сообщение «Контроллер обновлен» (Рисунок 47).

Перезапуск контроллера

Для перезапуска контроллера необходимо нажать кнопку (Рисунок 48).

После успешного перезапуска контроллера в верхнем левом углу экрана отобразится сообщение «Контроллер перезапущен» (Рисунок 49).

Удаление контроллера

Для удаления контроллера необходимо выполнить следующие действия:

1․ Нажать кнопку для выбранного контроллера (Рисунок 50).

2․ Откроется форма для редактирования контроллера, в которой следует нажать на кнопку «Удалить» в левом нижнем углу (Рисунок 51).

После успешного удаления сервиса в верхнем левом углу экрана отобразится сообщение «Контроллер удален» (Рисунок 52).

При успешном удалении контроллер пропадет из списка в разделе «Контроллеры».

Раздел «Устройства»

Раздел «Устройства» предназначен для настройки существующих и добавления новых устройств (Рисунок 53).

Создание устройства

Для создания устройства необходимо выполнить следующие действия:

1․ В правом верхнем углу нажать на кнопку «Добавить устройство» (Рисунок 54).

2․ Откроется форма для создания устройства, в которой следует выбрать тип устройства (Рисунок 55).

Чтобы развернуть выпадающее меню, необходимо нажать на стрелку справа и выбрать необходимый тип устройства (Рисунок 56).

3․ Откроется форма для заполнения настроек устройства, в которую следует добавить необходимые параметры (Рисунок 57).

Параметры для настройки каждого устройства отличаются (см. Устройства).

Для получения информации о настраиваемых параметрах нажмите на кнопку «Документация» в правом верхнем углу (Рисунок 58).

Во всплывающем окне отобразится информация с описанием необходимых параметров для создания устройства (Рисунок 59).

4․ После заполнения параметров сервиса нажать на кнопку «Сохранить» в левом нижнем углу (Рисунок 60).

После успешного создания устройства в верхнем левом углу экрана отобразится сообщение «Устройство создано» (Рисунок 61).

При успешном добавлении устройство отобразится в разделе «Устройства» (Рисунок 62).

Группировка устройств

При создании устройства пользователю доступно создание/выбор группы устройства.

По умолчанию устройствам присваивается группа "Без группы".

Группировка устройств позволяет визуально отделить устройства по признакам, которые интересуют пользователя: по расположению, типу, производителю и прочее.

Для создания группы в окне редактирования параметров устройства необходимо нажать на поле ввода группы, задать имя группы, нажать Создать (Рисунок 63) и сохранить изменения устройства.

Не рекомендуется вводить более 30 символов.

Устройство помещено в группу (Рисунок 64).

Для добавления устройства в существующую группу необходимо перейти к редактированию устройства, в выпадающем списке group выбрать интересующую группу (Рисунок 65) и сохранить изменения устройства.

Общая информация о устройстве

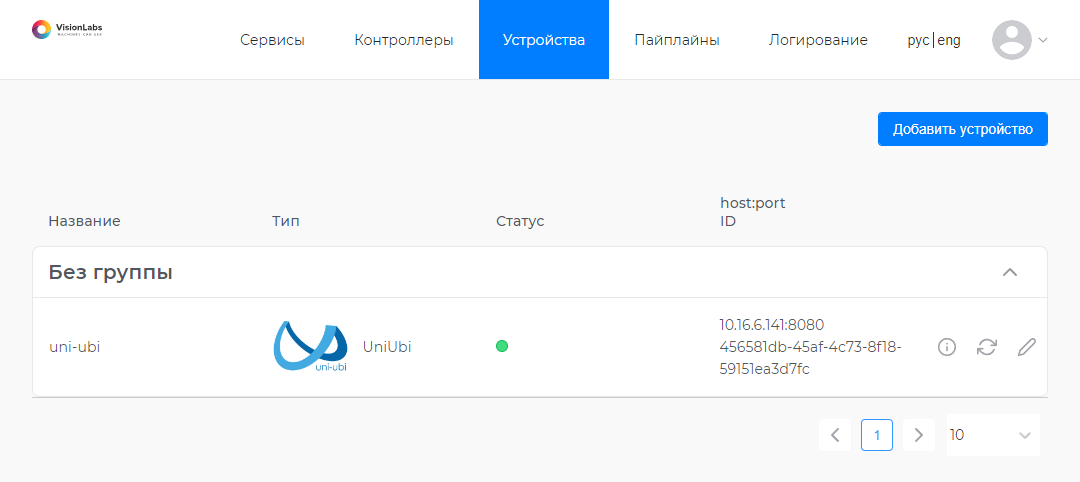

Устройства отображаются на странице общего вида раздела.

Основная информация о устройстве расположена в блоке с описанием устройства (Рисунок 66).

• 1 — имя устройства;
• 2 — тип устройства;
• 3 — статус устройства;
• 4 — основная информация об устройстве;
• 5 — дополнительная информация о параметрах устройства.

Для получения дополнительной информации о параметрах устройства необходимо навести курсор на , информация отобразится во всплывающей подсказке (Рисунок 67).

Изменение устройства

Для изменения параметров устройства необходимо выполнить следующие действия:

1․ Нажать кнопку для выбранного устройства (Рисунок 68).

2․ Откроется форма для редактирования устройства, в которую следует внести необходимые изменения (Рисунок 69).

Форма редактирования для каждого устройства содержит различные параметры (см. Устройства).

3․ Нажать на кнопку «Сохранить».

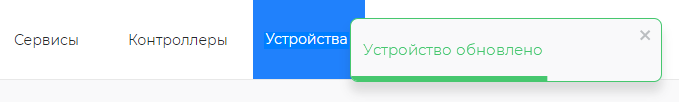

После успешного редактирования устройства в верхнем левом углу экрана отобразится сообщение «Устройство обновлено» (Рисунок 70).

Перезапуск устройства

Для перезапуска устройства необходимо нажать кнопку для выбранного устройства (Рисунок 71).

После успешного перезапуска контроллера в верхнем левом углу экрана отобразится сообщение «Устройство перезапущено» (Рисунок 72).

Удаление устройства

Для удаления устройства необходимо выполнить следующие действия:

1․ Нажать кнопку для выбранного устройства (Рисунок 73).

2․ Откроется форма для редактирования устройства, в которой следует нажать на кнопку «Удалить» в левом нижнем углу (Рисунок 74).

После успешного удаления сервиса в верхнем левом углу экрана отобразится сообщение «Устройство удалено» (Рисунок 75).

При успешном удалении устройство пропадет из списка в разделе «Устройства».

Раздел «Пайплайны»

Раздел «Пайплайны» предназначен для настройки существующих и добавления новых пайплайнов (Рисунок 76).

Создание пайплайна

Для создания пайплайна необходимо выполнить следующие действия:

1․ В правом верхнем углу нажать на кнопку «Добавить пайплайн» (Рисунок 77).

2․ Откроется форма для создания пайплайна, в которой следует выбрать тип пайплайна (Рисунок 78).

Чтобы развернуть выпадающее меню, нажмите на стрелку справа и выберите необходимый тип пайплайна (Рисунок 79).

3․ Откроется форма для заполнения настроек пайплайна, в которую следует добавить необходимые параметры (Рисунок 80).

Параметры для настройки каждого пайплайна уникальны (см. Пайплайны).

Для получения информации о настраиваемых параметрах нажать на кнопку «Документация» в правом верхнем углу (Рисунок 81).

Во всплывающем окне отобразится информация с описанием необходимых параметров для создания пайплайна (Рисунок 82).

4․ После заполнения параметров пайплайна нажать на кнопку «Сохранить» в левом нижнем углу (Рисунок 83).

После успешного создания пайплайна в верхнем левом углу экрана отобразится сообщение «Пайплайн создан» (Рисунок 84).

При успешном добавлении новый пайплайн отобразится в разделе «Пайплайны» (Рисунок 85).

Общая информация о пайплайне

Пайплайны отображаются на странице общего вида раздела (Рисунок 86).

Основная информация о пайплайне расположена в блоке с описанием пайплайна (Рисунок 87).

• 1 — статус пайплайна;
• 2 — имя пайплайна;
• 3 — тип пайплайна;
• 4 — основная информация о пайплайне;
• 5 — дополнительная информация о параметрах пайплайна.

Для получения дополнительной информации о параметрах пайплайна необходимо навести курсор на , информация отобразится во всплывающей подсказке (Рисунок 88).

Изменение пайплайна

Для изменения параметров пайплайна необходимо выполнить следующие действия:

1․ Нажать кнопку для выбранного пайплайна (Рисунок 89).

2․ Откроется форма для редактирования пайплайна, в которую следует внести необходимые изменения (Рисунок 90).

Форма редактирования для каждого пайплайна содержит различные параметры (см. Пайплайны).

3․ Нажать на кнопку «Сохранить».

После успешного редактирования пайплайна в верхнем левом углу экрана отобразится сообщение «Пайплайн обновлен» (Рисунок 91).

Перезапуск пайплайна

Для перезапуска пайплайна необходимо нажать кнопку для выбранного пайплайна (Рисунок 92).

После успешного перезапуска пайплайна в верхнем левом углу экрана отобразится сообщение «Пайплайн перезапущен» (Рисунок 93).

Удаление пайплайна

Для удаления пайплайна необходимо выполнить следующие действия:

1․ Нажать кнопку для выбранного пайплайна (Рисунок 94).

2․ Откроется форма для редактирования пайплайна, в которой следует нажать на кнопку «Удалить» в левом нижнем углу (Рисунок 95).

После успешного удаления пайплайна в верхнем левом углу экрана отобразится сообщение «Пайплайн удален» (Рисунок 96).

При успешном удалении пайплайн пропадет из списка в разделе «Пайплайны».
