СКУД APACS#
Здесь и далее по тексту:
- APACS - СКУД;
- Apacs - сервис Access.
Программные интеграции ПО СКУД APACS с биометрическими системами реализованы для обеспечения прохода распознанных лиц через турникет/дверь с магнитным замком.
- Поддерживаемая версия СКУД APACS 8.3.1.0.
Поддерживается подключение контроллеров AAM LAN 8W и AAN.
Поддерживаемые варианты интеграции СКУД APACS#
Устройство детекции лиц генерирует событие, Access передает событие в LP5 на распознавание, LP5 обрабатывает событие и возвращает результат в Access для дальнейшей обработки.
Перенос данных пользователей из СКУД в LP5 происходит с помощью двух механизмов:
- репликация - механизм первоначального переноса данных пользователей;
- синхронизация - механизм периодичного переноса данных пользователей при изменении состава/данных пользователей.
Настройку синхронизации/репликации см. в настройках сервисов.
В каждой интеграции c LP5 (Таблица 31) используется сервис Luna.
Если терминал не имеет средств вывода данных (например, экрана), пайплайн SendToDevice не требуется.
Таблица 31. Варианты интеграции c LP5
| Cервис | Устройство | Пайплайн |
|---|---|---|
| Apacs + ApacsController | LunaFast4A1 | (SendToLuna + Apacs2FA) / (MatchByPhoto + SendToDevice + SendToController) |
| Apacs | GrgFaster | MatchByPhoto + SendToGrgFaster |
В каждой интеграции c КБС (Таблица 32) используется сервис КБС.
Таблица 32. Варианты интеграции с КБС
Стандартная интеграция с использованием Apacs#

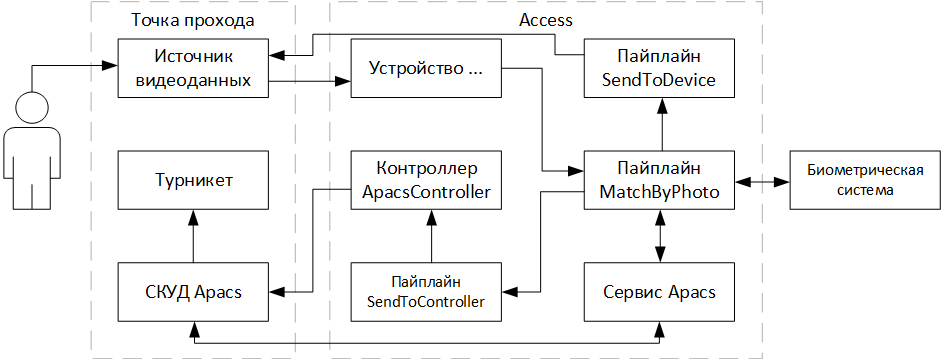

Интеграция 1ф (Рисунок 48) и (Таблица 33).
Таблица 33. Описание интеграции
| Компонент | Описание |
|---|---|
| Человек | Персона, желающая пройти через точку прохода. |
| Точка прохода | Набор компонентов, используемых для контроля доступа человека. Точек прохода может быть подключена более одной, ограничивается лицензией на СКУД. Точка прохода может использовать как на вход, так и на выход. Для каждого направления используется свой считыватель и источник видеоданных. |
| Источник видеоданных | Устройство для извлечения кадра лица человека. Может быть как биометрический терминал (LUNA FAST 4A1 и другие), либо камера, подключенная через FaceStream. Биометрический терминал позволяет создать обратную связь для демонстрации человеку информации о проходе. |
| Устройство ... | Компонент Access для получения данных от источника видеоданных. Выбирается исходя из используемого устройства. |
| Пайплайн MatchByPhoto | Компонент Access для взаимодействия с БС. При работе с биометрическим терминалом необходимо дополнительно подключать пайплайн SendToDevice |
| Биометрическая система | Система сравнения эталонного фото персоны и лучшего кадра, полученного от источника видеоданных. Можем быть либо Luna, либо поддерживая КБС. |
| Сервис Apacs | Компонент Access для выполнения репликации/синхронизации сотрудников из СКУД и прослушивания событий СКУД. |
| Пайплайн SendToController | Компонент Access для отправки номера карта и ФИО в ApacsController c после матчинга человека и подтвержения номера карты в Access. |
| Контроллер ApacsController | Компонент Access для отправки в СКУД номера карты. При использовании контролера gate или pusr необходимо использовать соответствующий компонент. При использовании биометрического терминала, отправляет в него ФИО сотрудника для отображения на экране. |
| СКУД Apacs | Центральное ПО для работы с Apacs. Хранит данные сотрудников и принимает решение о предоставлении доступа. |
| Турникет | Преграждающее устройство для разграничения доступов |

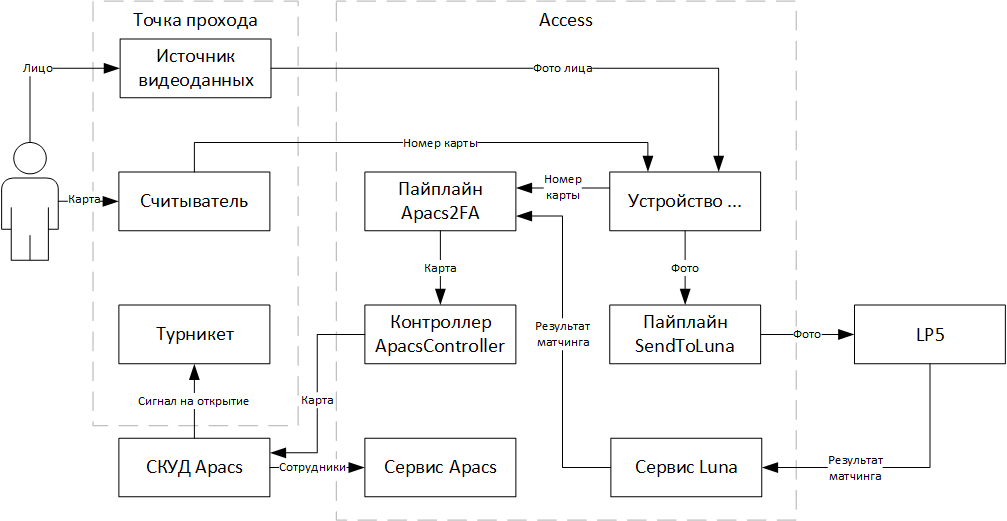

Интеграция 2ф (Рисунок 49) и (Таблица 34).
Таблица 34. Описание интеграции
| Компонент | Описание |
|---|---|
| Человек | Персона, желающая пройти через точку прохода. |
| Точка прохода | Набор компонентов, используемых для контроля доступа человека. Точек прохода может быть подключена более одной, ограничивается лицензией на СКУД. Точка прохода может использовать как на вход, так и на выход. Для каждого направления используется свой считыватель и источник видеоданных. |
| Считыватель | Устройство для приема данных карты доступа. |
| Источник видеоданных | Устройство для извлечения кадра лица человека. Может быть как биометрический терминал (LUNA FAST 4A1 и другие), либо камера, подключенная через FaceStream. |
| Устройство ... | Компонент Access для получения данных от источника видеоданных. Выбирается исходя из используемого устройства. |
| Пайплайн SendToLuna | Компонент Access для отправки фото в LP5. |
| Сервис Luna | Компонент Access. который прослушивает события матчинга от LP5. |
| LP5 | Биометрическая система сравнения эталонного фото персоны и лучшего кадра, полученного от источника видеоданных. |
| Пайплайн Apacs2FA | Компонент Access, который принимает событие с номером карты и событие матчинга человека. Сравнивает полученный номер от устройства с номером, соответствующем лицу и при их совпадении передает номер карты в ApacsController. |
| Контроллер ApacsController | Компонент Access для отправки в СКУД номера карты. При использовании контролера gate или pusr необходимо использовать соответствующий компонент. |
| Сервис Apacs | Компонент Access для выполнения репликации/синхронизации сотрудников из СКУД и прослушивания событий СКУД. |
| СКУД Apacs | Центральное ПО для работы с Apacs. Хранит данные сотрудников и принимает решение о предоставлении доступа. |
| Турникет | Преграждающее устройство для разграничения доступов |
Гостевой проход при двухфакторной аутентификации#
При необходимости прохода гостя при активной двухфакторной аутентификации и отсутствии возможности получения фото гостя, необходимо выполнить следующие шаги:
1․ Добавьте персону в СКУД без фотографии с ФИО и номером карты.
2․ Включите опцию use_cards_without_face в настройках пайплайна Apacs2FA.
Создание пользователя в RabbitMQ#
Для создания пользователя в RabbitMQ с правами только на чтение и запись конкретной очереди, выполните следующие шаги:
Доступно на сервере, где развернут Apacs.
1․ Откройте командную строку Windows.
2․ Перейдите в директорию исполняемых файлов для RabbitMQ:
cd "c:\Program Files\RabbitMQ Server\rabbitmq_server-*.*.*\sbin"
Вместо символа
*подставьте значение версии RabbitMQ Server.
3․ Добавьте пользователя в RabbitMQ:
rabbitmqctl add_user <login> <password>
Вместо
<login>и<password>подставьте свои значения. Подробнее см. на официальном сайте.
4․ Добавьте пользователю права:
rabbitmqctl set_permissions -p / <login> "^apc.webapi.vl-access-2$" "^apc.webapi.vl-access-2$" "^apc.webapi.vl-access-2$"
Вместо
<login>подставьте своё значение. Подробнее см. на официальном сайте.
Данные права дают возможность создать exchange для СКУД Apacs, чтобы записывать в очередь события об изменении пользователя. Также эти права дают возможность читать из этой очереди события для дальнейшей синхронизаций пользователей для Access.
Методы взаимодействия с Apacs#
Начало эндроинта для всех запросов (Таблица 35): /v1/webapi/v3.
Таблица 35. Используемые методы СКУД APACS
| Задача | Метод | Описание |
|---|---|---|
| Авторизоваться | POST /session/login/ | Авторизация Access в СКУД. Авторизация происходит при добавлении сервиса и до выхода из системы |
| Выйти из системы | POST /session/logout/ | Отправляется при перезапуске или удалении компонента Apacs |
| Получить инфо о СКУД | GET /webapi/ping/ | Проверка доступности СКУД раз в минуту. |
| Создать запрос | POST /query/ | Создать запрос (получение данных сотрудника, номер карты и так далее) и получить ID запроса (query_id) |
| Получить результат запроса | POST /query/{query_id}/500/ | Запрос на получение результата (500 - число объектов), с ID объектов (object_id). |
| Получить данные по ID | POST /object/id/{object_id}/ | Получение данных сотрудника |
| Отправить карту AAM | POST /object/execCmd/{object_id} /cmdEmulateCardByNumber/ | Отправить карту на AAM/AAN контроллер |
| Отправить карту Apollo | POST /object/execCmd/{object_id} /cmdSendCard/ | Отправить карту на Apollo контроллер |
Диаграммы процессов взаимодействия с Apacs#
Подключение сервиса Apacs#

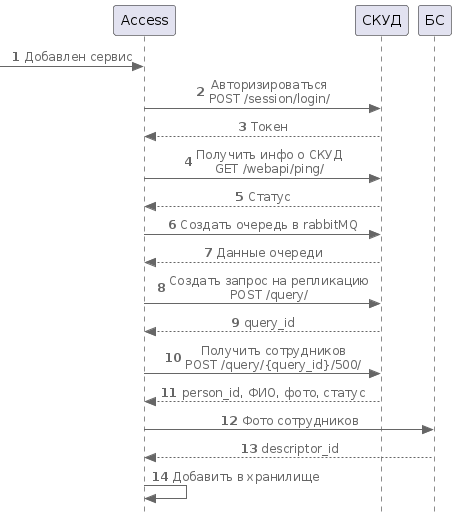

Диаграмма процесса (Рисунок 50).
1․ Пользователь добавил в Access сервис Apacs. 2․ Access отправляет запрос на авторизацию в СКУД. 3․ СКУД возвращает токен для авторизации. Токен имеет время жизни, по истечению которого Access повторно выполняет авторизацию. 4․ Access отправляет запрос на получение информации о СКУД. 5․ СКУД возвращает информацию. Access использует только версию СКУД для проверки совместимости и информации пользователя в UI. 6․ Access отправляет запрос на создание очереди в rabbitMQ для просмотра событий сотрудников. 7․ СКУД возвращает ID очереди. 8․ Access создает запрос на репликацию сотрудников из СКУД. 9․ СКУД возвращает query_id. 10․ Access отправляет запрос на получение результатов по запросу репликации. 11․ СКУД возвращает person_id, ФИО, статус, фото, дата и время последнего изменения. 12․ Access отправляет запрос с фото сотрудников к БС на извлечение descriptor_id (face_id). 13․ БС возвращает descriptor_id. 14․ Access сохраняет информацию по каждому сотруднику в локальное хранилище.
Обработка событий Apacs при 1 факторе#
Диаграмма процесса (Рисунок 51).
1․ Сотрудник у биометрического терминала на точке прохода. 2․ Терминал отправляет в Access лучший кадр сотрудника. 3․ Access отправляет в Биометрическую систему фото сотрудника. 4․ БС производит сравнение фотографией с терминала и сохраненного в базе. 5․ БС возвращает в Access результат матчинга. 6․ Access сравнивает номер карты лица и номер карты, полученный от сотрудника. 7․ Access отправляет в СКУД номер карты. 8․ СКУД принимает решение о пропуске человека.
Обработка событий Apacs при 2 факторах#

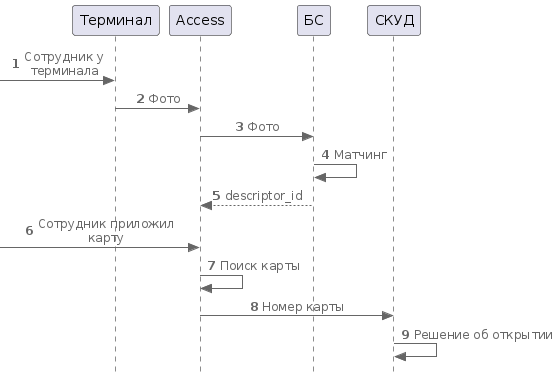

Диаграмма процесса (Рисунок 52).
1․ Сотрудник у биометрического терминала на точке прохода. 2․ Терминал отправляет в Access лучший кадр сотрудника. 3․ Access отправляет в Биометрическую систему фото сотрудника. 4․ БС производит сравнение фотографией с терминала и сохраненного в базе. 5․ БС возвращает в Access результат матчинга. 6․ Сотрудник прикладывает карту (подпроцесс использования карты не зависит от обработки фото, но, как правило, сначала приходит фото). 7․ Access сравнивает номер карты лица и номер карты, полученный от сотрудника. 8․ Access отправляет в СКУД номер карты. 9․ СКУД принимает решение о пропуске человека.
FAQ Apacs#
1․ Что такое Facility_code (код организации)?
Номера карт в APACS имеют смещение + номер карты. При считывании карты, Access получает "код организации + номер карты".
В APACS имеется таблица соответствий смещений и их кодов организаций. При помощи таблицы соответствий можно преобразовать номер карты в "код организации + номер карты в смещении + номер карты", чтобы сопоставить с данными карт сотрудников в APACS.
2․ Человек не реплицировался, что делать?
Если при репликации в логе появляется ошибка репликации сотрудника или его нет в списке LP5 (можно увидеть через LUNA CLEMENTINE), хотя есть в СКУД, то нужно в СКУД перейти в данные сотрудника > Доступы, отключить Активность и сохранить изменения. Далее включить Активность и сохранить изменения.
