СКУД PERCo-Web#
Программные интеграции ПО СКУД PERCo-Web с LP5 реализована для обеспечения прохода распознанных лиц через турникет/дверь с магнитным замком.
- Поддерживает версии PERCo-Web системы 2.0, номер сборки PERCo-Web 4.30.
Выполняет репликацию данных пользователей из СКУД PERCo-Web и генерирует контроллеры PercoController из полученного списка устройств для последующего выполнения запросов на вход или выход.
Поддерживаемые варианты интеграции СКУД PERCo-Web#
Устройство детекции лиц генерирует событие, Access передает событие в LP5 на распознавание, LP5 обрабатывает событие и возвращает результат в Access для дальнейшей обработки.
Перенос данных пользователей из СКУД в LP5 происходит с помощью двух механизмов:
- репликация - механизм первоначального переноса данных пользователей;
- синхронизация - механизм периодичного переноса данных пользователей при изменении состава/данных пользователей.
Настройку синхронизации/репликации см. в настройках сервисов.
В каждой интеграции c LP5 (Таблица 49) используется сервис Luna.
Если терминал не имеет средств вывода данных (например, экрана), пайплайн SendToDevice не требуется.
Таблица 49. Варианты интеграции c LP5
Стандартная интеграция с использованием PERCo-Web#

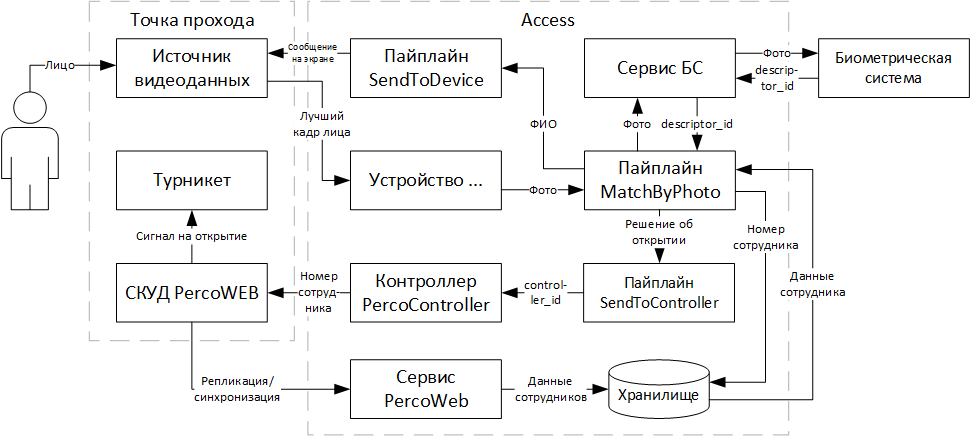

Поддерживается только 1ф интеграция (Рисунок 86) и (Таблица 50).
Таблица 50. Описание интеграции
| Компонент | Описание |
|---|---|
| Человек | Персона, желающая пройти через точку прохода. |
| Точка прохода | Набор компонентов, используемых для контроля доступа человека. Точек прохода может быть подключена более одной, ограничивается лицензией на СКУД. Точка прохода может использовать как на вход, так и на выход. Для каждого направления используется свой считыватель и источник видеоданных. |
| Источник видеоданных | Устройство для извлечения кадра лица человека. Может быть как биометрический терминал (LUNA FAST 4A1 и другие), либо камера, подключенная через FaceStream. Биометрический терминал позволяет создать обратную связь для демонстрации человеку информации о проходе. |
| Устройство ... | Компонент Access для получения данных от источника видеоданных. Выбирается исходя из используемого устройства. |
| Пайплайн MatchByPhoto | Компонент Access для взаимодействия с БС. При работе с биометрическим терминалом необходимо дополнительно подключать пайплайн SendToDevice |
| Сервис БС | Компонент Access для взаимодействия с БС: для LP5 это Luna, для КБС - соответствующий сервис КБС. |
| Биометрическая система | Система сравнения эталонного фото персоны и лучшего кадра, полученного от источника видеоданных. Можем быть либо LP5, либо поддерживая КБС. |
| Хранилище | БД в составе Access для хранении информации о сотрудниках. |
| Пайплайн SendToController | Компонент Access передает идентификатор сотрудника в PercoController после матчинга человека и подтверждения номера карты в Access. |
| Контроллер PercoController | Компонент Access для отправки в СКУД номера карты. |
| СКУД PercoWEB | Центральное ПО для работы с PercoWEB. Хранит данные сотрудников и принимает решение о предоставлении доступа. |
| Турникет | Преграждающее устройство для разграничения доступов |
| Сервис PercoWEB | Компонент Access для выполнения репликации/синхронизации сотрудников из СКУД и прослушивания событий СКУД. |
Методы взаимодействия с PERCo-Web#
Начало эндпоинта для всех запросов (Таблица 51): /api.
Таблица 51. Используемые методы СКУД PERCo-Web
| Задача | Метод | Описание |
|---|---|---|
| Авторизоваться | POST /system/auth | Авторизация Access в СКУД. Авторизация происходит при добавлении сервиса для получения токена. Время жизни токена - 840 секунд. |
| Проверка доступности | GET /system/language/ | Проверка доступности СКУД. Выполняется раз в минуту |
| Получить контроллеры | GET /devices | Получить device_id контроллеров для создания в Access PercoController. |
| Получить информацию о контроллере | GET /devices/{device_id} | Получить информацию о контроллере по его id, если он активен. |
| Синхронизация сотрудников | GET /users/staff/table | Получить информацию о сотрудниках: наличие фото, статус активности, ФИО и person_id. |
| Получить фото сотрудников | GET /users/{user_id}/image | Получить фото сотрудника |
| Получить события | GET /eventsystem | Запрос на получение событий изменения сотрудников. Запрос отправляется каждые 10 секунд. |
| Открыть турникет | POST /devices/{device_id}/pass | Отправка запрос для открытия доступа человеку на том же контроллере, от какого пришло событие. |
Диаграммы процессов взаимодействия с PERCo-Web#
Подключение сервиса PERCo-Web#

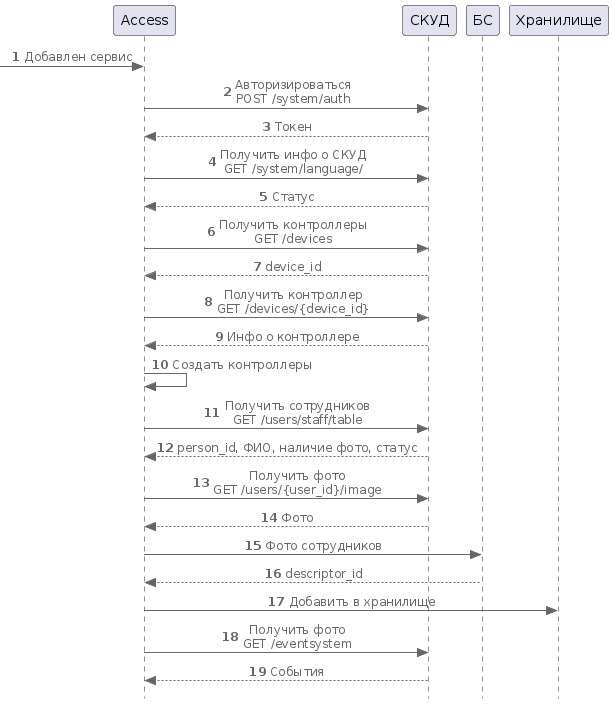

Диаграмма процесса (Рисунок 87).
1․ Пользователь добавил в Access сервис PERCo-Web. 2․ Access отправляет запрос на авторизацию в СКУД. 3․ СКУД возвращает токен для авторизации. Токен имеет время жизни, по истечению которого Access повторно выполняет авторизацию. 4․ Access отправляет запрос GET /system/language/ для определения активен ли сервис. 5․ СКУД возвращает ответ. 6․ Access отправляет запрос на получение списка активных контроллеров. 7․ СКУД возвращает массив device_id. 8․ Access отправляет запрос на получение информации о контроллере, для каждого полученного device_id. 9․ СКУД возвращает данные контроллера. 10․ Access создает PercoController по количеству полученных device_id. 11․ Access отправляет запрос на репликацию сотрудников из СКУД. 12․ СКУД возвращает данные сотрудников. 13․ Access отправляет запрос на получение фото сотрудников, которые активны и имеют фото. 14․ СКУД возвращает фото сотрудников. 15․ Access отправляет запрос с фото сотрудников к БС на извлечение descriptor_id (face_id). 16․ БС возвращает descriptor_id. 17․ Access сохраняет в хранилище данные сотрудников. 18․ Access отправляет запрос каждые 10 секунд для получения событий об изменении сотрудников для выполнения синхронизации. 19․ СКУД возвращает события.
Обработка событий PERCo-Web при 1 факторе#

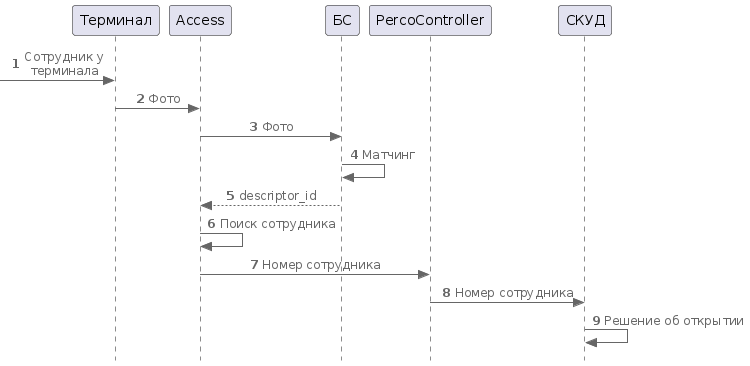

Диаграмма процесса (Рисунок 88).
1․ Сотрудник у биометрического терминала на точке прохода. 2․ Терминал отправляет в Access лучший кадр сотрудника. 3․ Access отправляет в Биометрическую систему фото сотрудника. 4․ БС производит сравнение фотографией с терминала и сохраненного в базе. 5․ БС возвращает в Access результат матчинга. 6․ Access ищет номер сотрудника по полученному descriptor_id. 7․ Access отправляет в СКУД номер сотрудника. 8․ СКУД принимает решение о пропуске человека.
