Раздел «Очереди»#

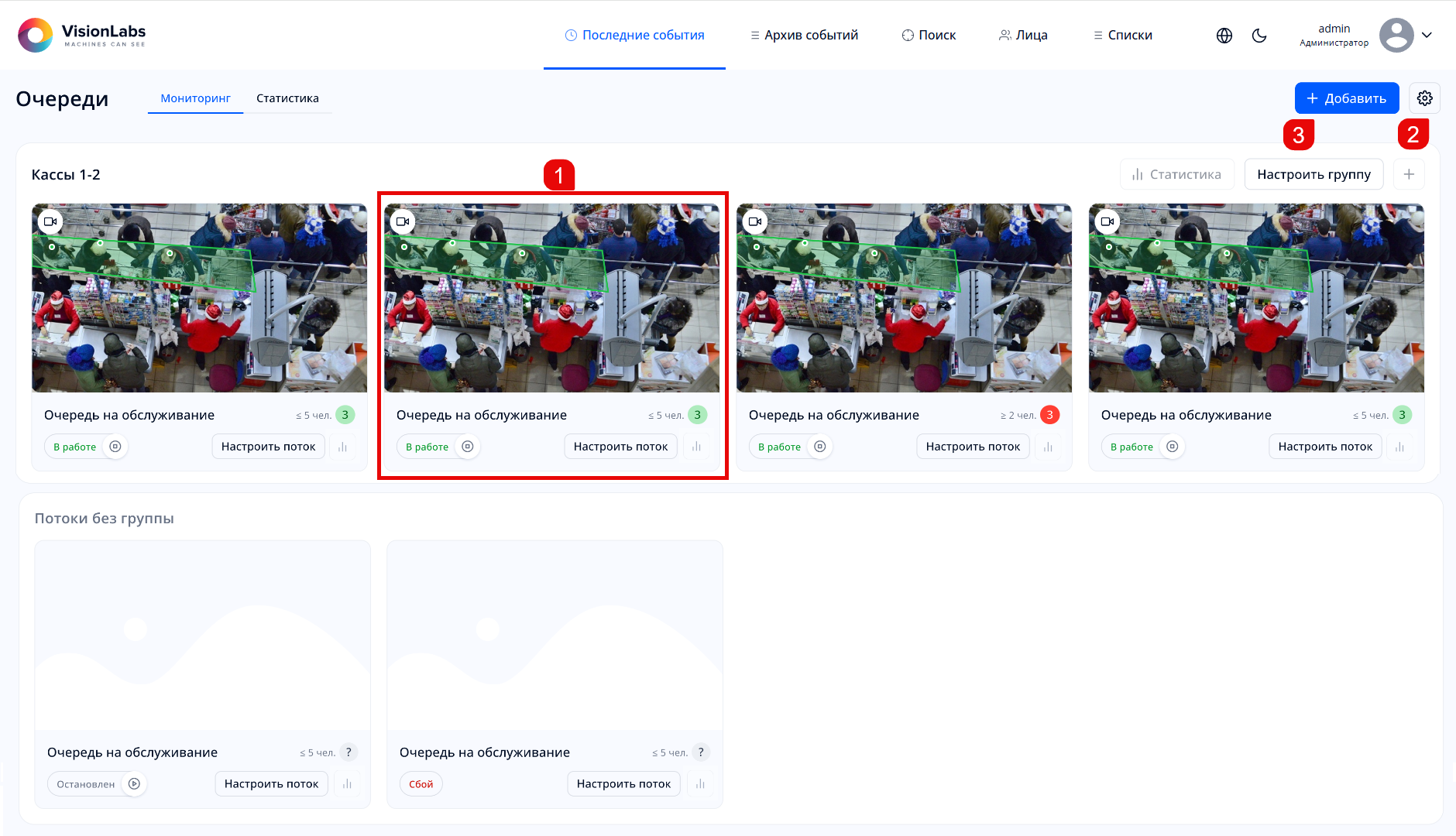

Раздел «Очереди» предназначен для анализа скоплений людей (Рисунок 125). Раздел позволяет:

отслеживать количество людей в зонах (например, очередь у входа в торговый центр);
управлять зонами — создавать, настроивать, удалять.

Мониторинг#

Вкладка "Мониторинг" помогает фиксировать случаи превышения/недостатка количества людей в зонах. Области монитринга (зоны) отображаются в виде карточек (1 на Рисунке 125). Карточки объединены в группы по типу зон, например, кассы магазина или входы в ТЦ. Карточка зоны содержит следующую информацию:

Название зоны;
Количество людей в зоне. Если число людей определено меньше порогового, то значение выделено зеленым цветом, если у число—больше или равно порогового, то оно окрашено в красный цвет и отправляется звуковое уведомление;
Изображение—фото последнего события или живой поток. Нажмите, чтобы открыть фото события с отображением точек на лицах людей, которые были подсчитаны на кадре события;
Кнопка "Настроить поток"—нажмите, чтобы отредактировать зону;
Кнопка и статус потока—нажмите, чтобы переключить статус потока — остановить или возобновить.

Для настройки карточек потоков нажмите (2 на Рисунке 125) и заполните поля (Рисунок 126):

Поле

Значения

Показывать в карточках

Выберите настройки отображения:

Последний кадр — изображение с последнего события;
Видеопоток — трансляция с камеры в реальном

Отображать на кадре зоны

Выберите отображаемую область детекции:

ROI — основная область (например, зона перед кассой);
DROI — дополнительная область внутри ROI (например, наиболее проходные участкив)

Показывать точки на лицах

Включите, чтобы отобразить на кадре события точки, рассчитанные по координатам лиц. Настройте цвета и размеры точек

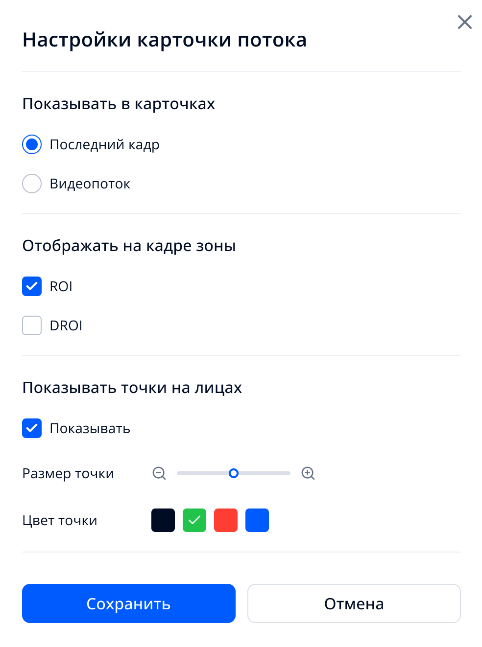

Рисунок 126. Окно для настройки отображения карточки зоны

Для создания зоны нажмите кнопку "Добавить" (3 на Рисунке 125) и выберите "Поток". После заполнения обязательных полей, нажмите сохранить, а затем в карточке зоны выберите "Настроить поток", чтобы задать более гибкое поведение. Заполните поля (Рисунок 127):

Поле	Значения
Базовые параметры
Название	Укажите название зоны мониторинга (поток)
Группа	Укаите группу, к которой принадлежит зоны мониторинга
Данные потока
Полный путь к потоку	Путь к источнику видеопотока. Например, для типа TCP/UDP: `rtsp://some_stream_address` Полный путь к видеофайлу для типа Видеофайл: `https://127.0.0.1:0000/super_server/` Полный путь к директории с изображениями для типа Изображения: `/example1/path/to/images/` Для использования видеофайлов и изображений необходимо их предварительно перенести в Docker-контейнер
Формат отсчета времени	Выберитие из выпадающего списка с опциями: «Авто» — применяет значение "pts", в случае его присутствия в видео/потоке, в остальных случаях ставит время сервера для потоков и частоту кадров для видеофайлов; «pts» — ставит время в зависимости от «временной метки» внутри потока; «Сервер» — ставит время сервера, доступно только для потоков; «Кадры» – основывается на кадрах, доступен только для видеофайлов.
Начальное время	Задайте время начала видео. Для активации выберите Pts в качестве формата отсчета времени
Угол поворота камеры	Укажите на какой угол повернуть изображение с камеры: 0/90/180/270 градусов
Параметры перезапуска
Автоматически перезапускать	Включите, если нужно автоматически перезапускать поток: Количество попыток — количество попыток автоматического перезапуска потока; Задержка автоперезагрузки (в секундах) — задержка между попыткками автоперезапуска потока. Дополнительную информацию об автоперезапуске см. в главе "Автоматический перезапуск потоков" в документации LP5
Геопозиция	Задайте параметры местоположения потока или укажите геопозицию камеры на карте: Город, Район, Улица, Область, Номер дома, Долгота (в градусах), Широта (в градусах)
Параметры видеоаналитики	Параметры видеоаналитики "Подсчёт количества людей"
Тип подсчета	Укажите пороги для генерации событий с подсчётом количества людей: «Больше чем» — нижний порог для параметра подсчета количества людей. Событие генерируется, если количество людей меньше или равно указанному значению. "Меньше чем" — верхний порог для параметра подсчета количества людей. Событие генерируется, если количество людей больше или равно указанному значению. Должно быть установлено хотя бы одно из значений.
Количество людей в кадре	Минимальное количество людей для генерации аналитического события.
Интервал создания события (в секундах)	Период, с которым создаются события во время работы трека.
Формат изображения события	Определяет формат файла, в котором записывается изображение с кадра: .png или .jpeg
Качество изображения	Определяет качество изображения от 0 до 1, которое следует применить при обработке кадра: 1 означает хорошее качество, 0 — плохое.
Размер изображения (в пикселях)	Определяет формат файла, в котором записывается изображение с кадра.
Тип измерения частоты анализа кадров	Размерность частоты обработки кадров: секунды или кадры.
Частота анализа кадров	В зависимости от выбранного типа измерения частоты анализа кадров: Промежуток в секундах, через который будет выбран кадр для анализа. По умолчанию кадры обрабатываются каждые 10 секунд; Промежуток между кадрами, которые будут выбраны для анализа: будет взят первый и каждый N+1 кадр, где N — указанное значение. По умолчанию обрабатываются каждые 10 кадров. Отобранные кадры в дальнейшем анализируются видеоаналитикой и, в случае удовлетворения порогового значения, отбираются для создания трека.

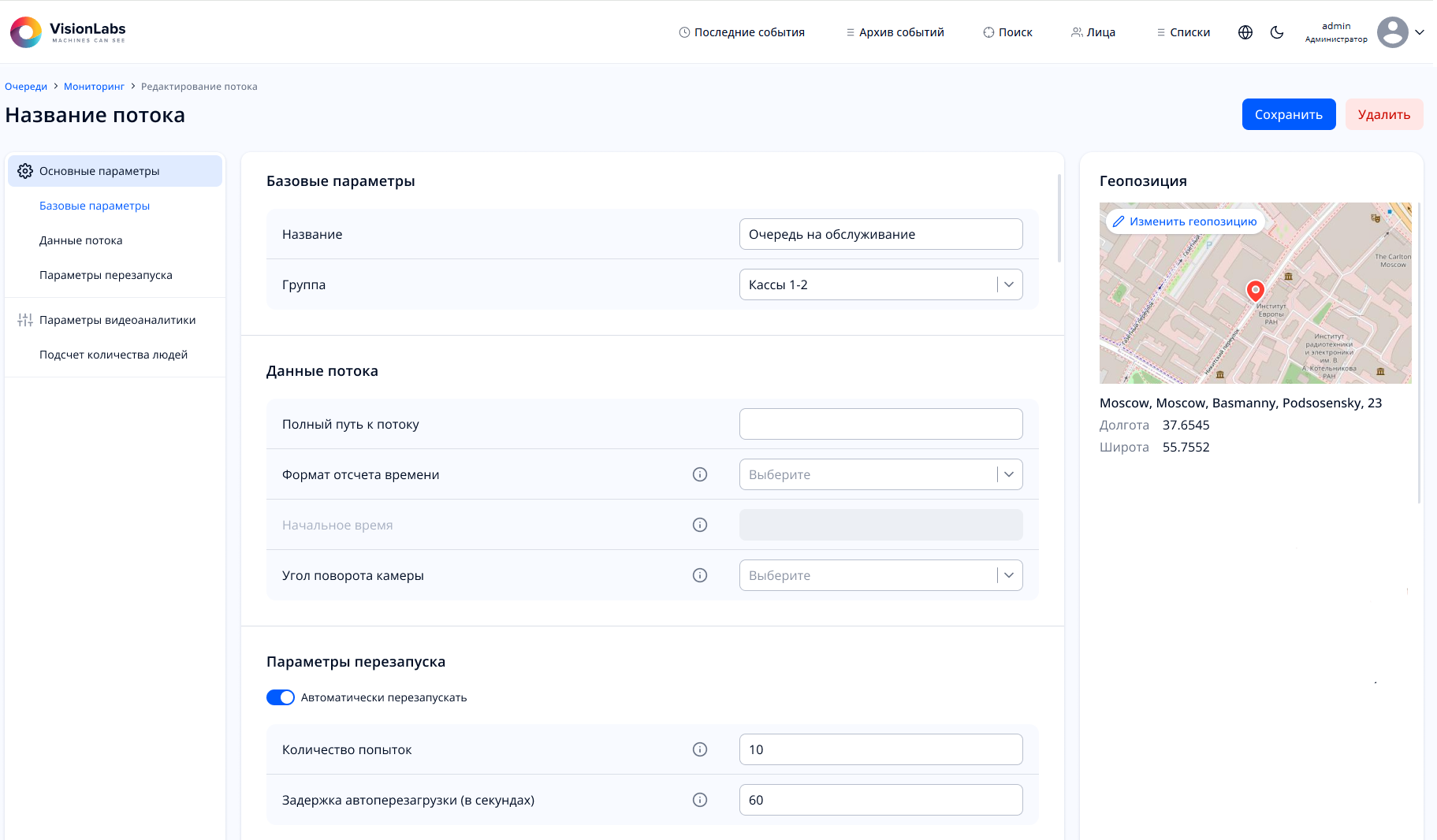

Рисунок 127. Страница редактирования зоны мониторинга (потока)

Сохраните изменения или удалите поток с помощью кнопок в верхней правой части страницы.

Создайте группу потоков для объединения зон мониторинга. Для этого нажмите кнопку "Добавить" (3 на Рисунке 125) и выберите "Группа". Задайте название группы и добавьте в неё созданные зоны мониторинга (Рисунок 128).

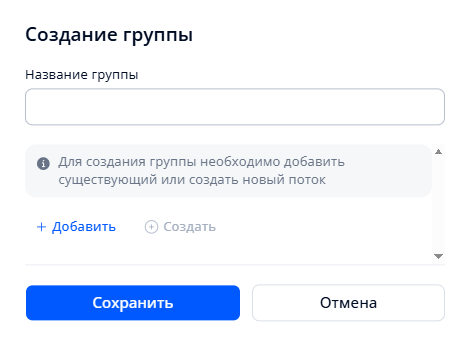

Рисунок 128. Окно для настройки группы для зон мониторинга
