Описание компонентов Системы

Компонент RSEngine

RSEngine обеспечивает взаимодействие внутри Системы библиотек SDK VisionLabs, RealSense2 SDK и VLS SDK.

Компонент SDK VisionLabs

SDK VisionLabs представляет собой набор средств разработки (software development kit), включающий библиотеки и нейронные сети для анализа изображений с целью:

• детекции лиц на изображениях и ключевых точек (ориентиров) лица;
• выбор лучшего кадра;
• оценки атрибутов изображения для дальнейшей проверки Liveness и обнаруженного лица;
• оценки лица на изображении Liveness-алгоритмами.

Все оценки описанные ниже проводятся для проверки соответствия изображения требования для проверки Liveness. Все проверки являются внутренними и результат не передаётся вовне. Результат проверки может быть выведен только в случае ошибки, если какой-либо атрибут изображения/лица не подходит для оценки Liveness (см. описание ошибок в "Приложении 2. Коды статусов и описание ошибок failureReason в полезных нагрузках ответа RSE_CAPTURE_META");

Компонент RealSense2 SDK

RealSense2 SDK представляет собой компонент, который позволяет:

• получать входящие изображения от камер Intel RealSense;
• производить настройку параметров детекции;
• включать/выключать камеру, менять различные параметры (например, яркость подсветки лазера, авто экспозицию, яркость);
• автоматически обновлять соединение с камерой (при обновлении соединения происходит переподключение к камере. Если Система не может переподключиться к камере, выполняется программный сброс кабеля соединения. В случае неуспешности выполнения обозначенных операций, данная проблема будет отражена в отчете о статусе камеры в логах Системы).

Компонент VLS SDK

VLS SDK представляет собой компонент, который позволяет:

• получать входящие изображения от камер VLS LUNA CAMERA 3D / VLS LUNA CAMERA 3D Embedded;
• производить настройку параметров детекции;
• включать/выключать камеру, менять различные параметры (например, яркость подсветки лазера, автоэкспозицию, яркость).

Детектирование лиц

Детектор использует специальные алгоритмы обнаружения лиц и решает следующие задачи:

• обнаружения лица на изображении;
• определения 5 ключевых точек на лице: две для глаз, одна для кончика носа и две для углов рта;
• оценка качества детекции – степень уверенности, что на изображении обнаружено именно лицо, а не другой объект.

Оценка монохромности изображения

Выполняется оценка входящего изображения, является ли оно монохромным или нет.

Оценка качества изображения

Выполняется оценка качества изображения по следующим параметрам:

• Blur – смазанность (размытость);
• Light – засвеченность;
• Dark – затемненность.

Оценка статуса

Выполняется оценка статуса рта по следующим параметрам:

• Opened – вероятность открытия рта;
• Occluded – вероятность наличия перекрытия рта сторонним предметом;
• Smiling – вероятность наличия улыбки.

Оценка статуса глаз

Выполняется оценка статуса глаз по следующим параметрам:

• Closed – глаза закрыты;
• Open – глаза открыты;
• Occluded – глаза перекрыты (например, солнечными очками).

Оценка положения головы

Выполняется оценка положения головы по следующим параметрам:

• Roll – угол наклона головы вокруг продольной оси;
• Pitch – угол наклона головы вокруг поперечной оси;
• Yaw – угол поворота головы вокруг вертикальной оси.

Проверка Depth Liveness

Выполняется проверка «витальности» человека на изображении по карте глубин.

Производится анализ матрицы глубины (16 бит), которая содержит информацию, касающуюся расстояния поверхностей объектов сцены от точки обзора.

Проверка IR Liveness

Выполняется проверка «витальности» человека на изображении при помощи анализа инфракрасного изображения.

Для выполнения проверки камера должна быть оборудована инфракрасной подсветкой.

Проверка FPR Liveness

Выполняется проверка «витальности» человека на изображении при помощи:

• Replay Liveness – алгоритм, который позволяет определять артефакты видеозаписи;
• Phone Liveness – алгоритм, который позволяет определять наличие телефона в расширенном bbox;
• FlyingFaces Liveness – алгоритм, который позволяет определять распечатанные фотографии и маски.

FPR – анаграмма по названиям проверок – FlyingFaces, Phone и Replay Liveness.

Компонент Мониторинг камеры

Мониторинг камеры используется для проверки состояния камеры.

Мониторинг камеры выполняет запрос следующих параметров камеры:

• данных о прошивке;
• статуса работы инфракрасных камер – включена/выключена;
• статуса работы RGB-камеры - включена/выключена;
• серийного номера камеры;
• статуса работы всей камеры - включена/выключена;
• температуры камеры;
• дата последнего обновления.

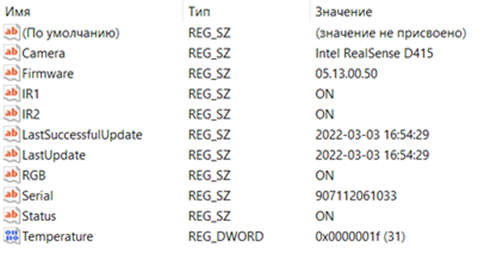

Пример содержимого реестра в разделе мониторинга представлен ниже (Рисунок 4).

Рисунок 4. Пример содержимого реестра в разделе мониторинга

Компонент RSE Server

RSE Server представляет собой WebSocket сервер, обрабатывающий команды от внешних систем.

RSE Server принимает запросы и отправляет ответы посредством WebSocket.

Формат запроса:

• Код запроса операции (1 байт)
• Дополнительная полезная нагрузка (MessagePack или строка)

Пример запроса:

GET ws://127.0.0.1:4444/ – установка соединения по WebSocket.

0 - содержимое сообщения для старта сессии.

Формат ответа:

• Код ответа операции (1 байт)
• Дополнительная полезная нагрузка (MessagePack или строка)

Одновременно может быть обработан только один запрос.

В зависимости от необходимого типа интеграции (выбирается на усмотрение разработчика внешней системы) можно настроить RSE Server следующими способами:

• RSE Server ожидает запросы на подключение к камере от внешней системы, которые представлены в Таблице 4, для этого необходимо выставить параметр cs_communication = msg-pack;
• RSE Server запускает процесс получения видеопотока и процесс детекции лиц, как только установится WebSocket соединение, для этого необходимо выставить параметр cs_communication = json.

Таблица 4. Описание запросов к RSE Server

Название запроса	Код запроса	Описание	Полезная нагрузка	Возможные ответы на запрос
RSE_START_CAPTURE	0	Запускает процесс получения видеопотока и процесс детекции лиц	Нет	RSE_CAPTURE_OK (54),
				RSE_CAPTURE_META (55)
RSE_STOP	1	Останавливает все запущенные процессы	Нет	RSE_STOP_OK (50)

В зависимости от выбранного типа интеграции (выбирается на усмотрение разработчика внешней системы) ответ сервера может быть представлен в двух форматах:

• если разработчик внешней системы установил параметр cs_communication = msg-pack, то каждый ответ будет поступать в формате msg-pack и будет содержать поле messageType с кодом ответа и некоторые дополнительные поля с данными (полезные нагрузки), описанными в Таблице 5;
• если разработчик внешней системы установил параметр cs_communication = json, то каждый ответ будет поступать в формате json и подразделяться на типы сообщений, описанные в Таблице 6.

Таблица 5. Ответы на запросы к RSE Server при формате ответа MessagePack

Название ответа	Код	Описание	Полезная нагрузка
RSE_CAPTURE_OK	54	Захваченный набор видеокадров	- rgbFrame – RGB кадр в формате uint8 array;
			- rgbFrameWidth – ширина RGB кадра в пикселях в формате int;
			- rgbFrameHeight – высота RGB кадра в пикселях в формате int;
			- irFrame – IR кадр в формате uint8 array;
			- depthFrame – Depth кадр в формате uint8 array
RSE_CAPTURE_META	55	Метаданные обнаруженных лиц	- gotBestshot – индикатор был ли получен bestshot, в формате bool, возвращает:
			-- true – если bestshot был получен;
			-- false – если bestshot не получен;
			- failureReason – код статуса или ошибки liveness проверок в формате int (см. описание ошибок в "Приложении 2. Коды статусов и описание ошибок failureReason в полезных нагрузках ответа RSE_CAPTURE_META");
			- bestshot – RGB-кадр, в формате uint8 array:
			-- если gotBestshot=True, то в ответе приходит RGB-кадр, который прошел все проверки;- если gotBestshot=False, то поле пустое
RSE_STOP_OK	50	Вся обработка остановлена. RSE Server готов к новым запросам.	Полезной нагрузки нет
RSE_UNKNOWN	51	Запрос не был распознан	Полезной нагрузки нет
RSE_INTERNAL_ERROR	52	Возникла ошибка при обработке запроса	Полезной нагрузки нет
RSE_BUSY	53	Запрос отклонен, т.к. сервер занят	Полезной нагрузки нет

Таблица 6. Ответы на запросы к RSE Server при формате ответа JSON

Тип сообщения	Описание	Полезная нагрузка
visual	Тип ответа, который используется для трансляции видеопотока пользователю	- msg_type – тип возвращаемого сообщения (visual);
		--- img_b64 – кадр с камеры в формате base64;
		--- metadata – параметры возвращаемого изображения:
		-- frame_size – размеры изображения:
		- h – высота изображения в пикселях;
		- w – ширина изображения в пикселях;- detections – координаты обнаруженного лица:
		- h – высота рамки обнаруженного лица;
		- w – ширина рамки обнаруженного лица;
		- x – координаты левого верхнего угла рамки обнаруженного лица;
		- y – координаты левого верхнего угла рамки обнаруженного лица;
		-- progress – отображает этапы прохождения Liveness проверок обнаруженного лица (в процентах);
		-- track_id – идентификатор трека
bestshot	Тип ответа, когда лицо успешно найдено.	- msg_type – тип возвращаемого сообщения (bestshot);
	Этот кадр может использоваться для последующей обработки(например, во внешней системе распознавания лиц)	--- img_b64 – лицо с кадра камеры в формате base64;
		-- frame_size – размеры изображения:
		- h – высота изображения в пикселях;
		- w – ширина изображения в пикселях;- detections – координаты обнаруженного лица:
		- h – высота рамки обнаруженного лица;
		- w – ширина рамки обнаруженного лица;
		- x – координаты левого верхнего угла рамки обнаруженного лица;
		- y – координаты левого верхнего угла рамки обнаруженного лица;
		-- progress – отображает этапы прохождения Liveness проверок обнаруженного лица (в процентах);
		-- track_id – идентификатор трека

Компонент WebSocket Client

WebSocket Client является внешним компонентом для взаимодействия с RSE Server.

WebSocket Client – это JavaScript-библиотека для связи с RSE Server посредством WebSocket. Используется минимизированный формат двоичной сериализации MessagePack в качестве библиотеки протоколов для кодирования и декодирования сообщений, если сервер возвращает ответы в формате MessagePack.
