Описание компонентов#

Компонент RSEngine#

RSEngine обеспечивает взаимодействие следующих библиотек в системе:

VisionLabs LUNA SDK
RealSense2 SDK
VLS LUNA CAMERA 3D SDK
VLS LUNA CAMERA 2D SDK

Эта интеграция обеспечивает эффективное и надежное взаимодействие между этими библиотеками, предоставляя расширенные функции обработки изображений и видео.

Компонент VisionLabs LUNA SDK#

VisionLabs LUNA SDK представляет собой набор средств разработки (Software Development Kit), включающий специализированные библиотеки и нейронные сети, предназначенные для расширенного анализа изображений. Его ключевые возможности включают:

Распознавание лиц: распознавание лиц на изображениях и определение ключевых точек (ориентиров) лица.
Выбор лучшего кадра: автоматический выбор кадра с наивысшим качеством из видеопотока для дальнейшей обработки.
Оценка атрибутов изображения: анализ атрибутов изображения для дальнейшей проверки Liveness.
Проверка Liveness: оценка лиц на изображениях с использованием алгоритмов Liveness для предотвращения спуфинг-атак.

Примечание: Все описанные ниже оценки выполняются для обеспечения соответствия изображения требованиям Liveness. Это внутренние проверки. Результаты отображаются только в случае ошибок, например, когда изображение или атрибут лица не подходит для проверки Liveness. Подробнее о кодах ошибок и их описаниях см. в Приложении 2: Коды статусов и описание ошибок.

Компонент RealSense2 SDK#

RealSense2 SDK — это компонент, предоставляющий следующие функции:

Получение изображений: получает входящие изображения с камер Intel RealSense.
Настройка параметров: позволяет настраивать параметры детекции в соответствии с конкретными требованиями.
Управление камерой: позволяет включать и выключать камеру и настраивать различные параметры, такие как:
яркость подсветки лазера;
автоэкспозицию;
яркость.
Автоматическое управление подключением:
автоматически обновляет подключение к камере;
в случае потери соединения система пытается повторно подключиться к камере;
в случае сбоя повторного подключения выполняется программный сброс кабеля подключения;
если все операции восстановления не увенчались успехом, проблема будет зарегистрирована в отчёте о состоянии камеры в системных журналах.

Компонент VLS LUNA CAMERA 3D SDK#

VLS LUNA CAMERA 3D SDK — это компонент, предоставляющий следующие функции:

Получение изображений: получает входящие изображения с устройств VLS LUNA CAMERA 3D или VLS LUNA CAMERA 3D Embedded.
Настройка параметров: позволяет настраивать параметры детекции в соответствии с конкретными требованиями.
Управление камерой: позволяет включать и выключать камеру и настраивать различные параметры, такие как:
яркость подсветки лазера;
автоэкспозицию;
яркость.

Компонент VLS LUNA CAMERA 2D SDK#

VLS LUNA CAMERA 2D SDK — это компонент, предоставляющий следующие функции:

Получение изображений: получает входящие изображения с инфракрасных камер VLS LUNA CAMERA 2D.
Настройка параметров: позволяет настраивать параметры детекции в соответствии с конкретными требованиями.
Управление камерой: предоставляет возможность включать и выключать камеру по мере необходимости.
Регулировка поворота кадра: позволяет изменять угол поворота видеокадра камеры.

Функции камер#

Детектирование лиц#

Детектор использует специальные алгоритмы распознавания лиц для решения следующих задач:

Распознавание лиц: идентификация лиц на изображении.
Локализация ключевых точек: определение пяти ключевых ориентиров лица: двух для глаз, одного для кончика носа и двух для уголков рта.
Оценка качества обнаружения: оценка вероятности того, что обнаруженный объект действительно является лицом, что обеспечивает высокую точность и надежность.

Проверка качества изображения#

Качество изображения оценивается по следующим параметрам:

изображение размыто;
изображение недоэкспонировано, то есть слишком темное;
изображение переэкспонировано, то есть слишком светлое.

Проверка статуса рта#

Оценка состояния рта оценивает следующие параметры:

Open: показывает, открыт ли рот.
Occluded: определяет, закрыт ли рот посторонним предметом.
Smiling: определяет наличие улыбки.

Оценка статуса глаз#

Оценка состояния глаз проводится по следующим параметрам:

Закрыты: Глаза закрыты.
Открыты: Глаза открыты.
Перекрыты Глаза закрыты, например, солнцезащитными очками или другими предметами.

Оценка положения головы#

Оценка положения головы определяет углы поворота головы человека в трёхмерном пространстве, а именно по осям:

Roll: Этот угол измеряет вертикальный наклон головы. Он ограничивает поворот головы по оси X.
Yaw: Этот угол измеряет горизонтальный поворот головы. Он ограничивает поворот головы по оси Y.
Pitch: Этот угол измеряет боковой наклон головы. Он ограничивает поворот головы по оси Z.

Проверка Depth Liveness#

Проверка Depth Liveness определяет витальность человека на изображении с помощью карты глубины.

Этот процесс включает анализ 16-битной матрицы глубины. Она содержит подробную информацию о расстояниях до объектов сцены (например, лиц) относительно точки обзора камеры. Этот анализ помогает определить, является ли объект живым человеком или имитацией, например, фотографией или маской.

Проверка IR Liveness#

Проверка IR Liveness определяет витальность человека на изображении с помощью инфракрасного (ИК) анализа изображения. Этот процесс гарантирует, что объект — живой человек, а не имитация, например, распечатанная фотография или маска.

Примечание: Для эффективной проверки камера должна быть оснащена инфракрасной подсветкой.

Проверка LivenessOneShotRGB#

Оценка LivenessOneShotRGB определяет, является ли лицо человека настоящим или поддельным, выявляя и нейтрализуя различные типы спуфинг-атак. К таким атакам относятся:

Атака с использованием распечатанного фото: применяется одна или несколько распечатанных фотографий другого человека для обмана системы.
Атака с использованием видеоповтора: злоумышленник демонстрирует заранее записанное видео другого человека, чтобы обмануть камеру.
Атака с использованием распечатанной маски: злоумышленник вырезает изображение лица из фотографии и использует его, чтобы скрыть своё собственное лицо.
Атака с использованием 3D-маски: злоумышленник надевает 3D-маску, имитирующую лицо другого человека.

Настройки проверки#

Независимо от платформы, вы можете настроить параметры LivenessOneShotRGB в файле faceengine.conf в разделе LivenessOneShotRGBEstimator::Settings:

Параметр	Описание
`version`	Указывает версию алгоритма (`10` или `11`).
`deny2XLmode`	Включает или отключает режим `2XL` или `XL`.

Для Linux в файле rsengine.conf можно настроить следующие параметры:

Параметр	Описание
`liveness-length-osl`	Включает или отключает проверку LivenessOneShotRGB. Значение по умолчанию — `1` (включено).
`liveness-length-osl-threshold`	Задаёт пороговое значение LivenessOneShotRGB. Значение по умолчанию — `0.7`.

Для Windows в разделе реестра HKLM\Software\VisionLabs\RSEServer можно настроить следующие параметры:

Параметр	Описание
`LivenessDepthOSL`	Включает или отключает оценку LivenessOneShotRGB. Значение по умолчанию — `1` (включено).
`LivenessDepthOSLThreshold`	Задаёт пороговое значение LivenessOneShotRGB. Значение по умолчанию — `0.7`.

Компонент Мониторинг камеры#

Мониторинг камеры используется для проверки состояния камеры.

Мониторинг камеры выполняет запрос следующих параметров камеры:

данных о прошивке;
статуса работы инфракрасных камер – включена/выключена;
статуса работы RGB-камеры - включена/выключена;
серийного номера камеры;
статуса работы всей камеры - включена/выключена;
температуры камеры;
дата последнего обновления.

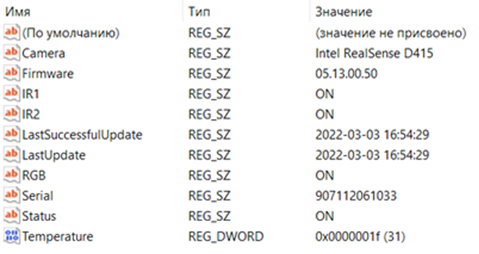

Пример содержимого реестра в разделе мониторинга представлен ниже (Рисунок 4).

Компонент RSE Server#

RSE Server представляет собой WebSocket сервер, обрабатывающий команды от внешних систем.

RSE Server принимает запросы и отправляет ответы посредством WebSocket.

Формат запроса:

Код запроса операции (1 байт)
Дополнительная полезная нагрузка (MessagePack или строка)

Пример запроса:

GET ws://127.0.0.1:4444/ – установка соединения по WebSocket.

0 - содержимое сообщения для старта сессии.

Формат ответа:

Код ответа операции (1 байт)
Дополнительная полезная нагрузка (MessagePack или строка)

Одновременно может быть обработан только один запрос.

В зависимости от необходимого типа интеграции (выбирается на усмотрение разработчика внешней системы) можно настроить RSE Server следующими способами:

RSE Server ожидает запросы на подключение к камере (представлены в Таблице 5) от внешней системы – необходимо выставить параметр cs_communication = msg-pack;
RSE Server запускает процесс получения видеопотока и процесс детекции лиц, как только установится WebSocket соединение – необходимо выставить параметр cs_communication = json.

Таблица 5. Описание запросов к RSE Server

Название запроса

Код запроса

Описание

Полезная нагрузка

Возможные ответы на запрос

RSE_START_CAPTURE

0

Запускает процесс получения видеопотока и процесс детекции лиц

Нет

RSE_CAPTURE_OK (54),

RSE_CAPTURE_META (55)

RSE_STOP

1

Останавливает все запущенные процессы

Нет

RSE_STOP_OK (50)

В зависимости от выбранного типа интеграции (выбирается на усмотрение разработчика внешней системы) ответ сервера может быть представлен в двух форматах:

если разработчик внешней системы установил параметр cs_communication = msg-pack, то каждый ответ будет поступать в формате msg-pack и будет содержать поле messageType с кодом ответа и некоторые дополнительные поля с данными (полезные нагрузки), описанными в Таблице 6;
если разработчик внешней системы установил параметр cs_communication = json, то каждый ответ будет поступать в формате json и подразделяться на типы сообщений, описанные в Таблице 7.

Таблица 6. Ответы на запросы к RSE Server при формате ответа MessagePack

Название ответа	Код	Описание	Полезная нагрузка
RSE_CAPTURE_OK	54	Захваченный набор видеокадров	— rgbFrame – RGB кадр в формате uint8 array; — rgbFrameWidth – ширина RGB кадра в пикселях в формате int; — rgbFrameHeight – высота RGB кадра в пикселях в формате int; — irFrame – IR кадр в формате uint8 array; — depthFrame – Depth кадр в формате uint8 array
RSE_CAPTURE_META	55	Метаданные обнаруженных лиц	— gotBestshot – индикатор был ли получен bestshot, в формате bool, возвращает: true – если bestshot был получен; false – если bestshot не получен; failureReason – код статуса или ошибки liveness проверок в формате int (см. описание ошибок в "Приложении 2. Коды статусов и описание ошибок;) — bestshot – RGB-кадр, в формате uint8 array: если gotBestshot=True, то в ответе приходит RGB-кадр, который прошел все проверки; если gotBestshot=False, то поле пустое
RSE_STOP_OK	50	Вся обработка остановлена. RSE Server готов к новым запросам	Полезной нагрузки нет
RSE_UNKNOWN	51	Запрос не был распознан	Полезной нагрузки нет
RSE_INTERNAL_ERROR	52	Возникла ошибка при обработке запроса	Полезной нагрузки нет
RSE_BUSY	53	Запрос отклонен, т.к. сервер занят	Полезной нагрузки нет

Таблица 7. Ответы на запросы к RSE Server при формате ответа JSON

Тип сообщения

Описание

Полезная нагрузка

visual

Тип ответа, который используется для трансляции видеопотока пользователю

— msg_type – тип возвращаемого сообщения (visual);

— img_b64 – кадр с камеры в формате base64;

— metadata – параметры возвращаемого изображения:

frame_size – размеры изображения:
h – высота изображения в пикселях;
w – ширина изображения в пикселях;
detections – координаты обнаруженного лица:
h – высота рамки обнаруженного лица;
w – ширина рамки обнаруженного лица;
x – координаты левого верхнего угла рамки обнаруженного лица;
y – координаты левого верхнего угла рамки обнаруженного лица;
progress – отображает этапы прохождения Liveness проверок обнаруженного лица (в процентах);
track_id – идентификатор трека

bestshot

Тип ответа, когда лицо успешно найдено.

Этот кадр может использоваться для последующей обработки (например, во внешней системе распознавания лиц)

— msg_type – тип возвращаемого сообщения (bestshot);

— img_b64 – лицо с кадра камеры в формате base64;

— metadata – параметры возвращаемого изображения:

frame_size – размеры изображения:
h – высота изображения в пикселях;
w – ширина изображения в пикселях;
detections – координаты обнаруженного лица:
h – высота рамки обнаруженного лица;
w – ширина рамки обнаруженного лица;
x – координаты левого верхнего угла рамки обнаруженного лица;
y – координаты левого верхнего угла рамки обнаруженного лица;
progress – отображает этапы прохождения Liveness проверок обнаруженного лица (в процентах);
track_id – идентификатор трека

Компонент WebSocket Client#

WebSocket Client является внешним компонентом для взаимодействия с RSE Server.

WebSocket Client – это JavaScript-библиотека для связи с RSE Server посредством WebSocket. Используется минимизированный формат двоичной сериализации MessagePack в качестве библиотеки протоколов для кодирования и декодирования сообщений, если сервер возвращает ответы в формате MessagePack.
