Архитектура Сервиса#

Схема взаимодействия компонентов#

LUNA POINT обладает микросервисной архитектурой, где каждый компонент (сервис или система) предоставляет доступ к независимой группе функций Сервиса. Реализована возможность раздельной поставки функционала.

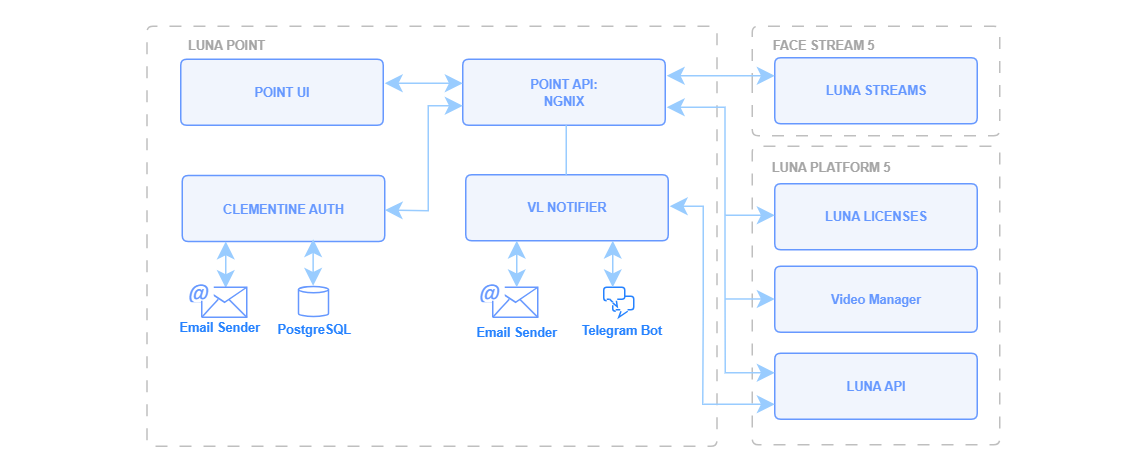

Схема взаимодействия компонентов представлена на рисунке (Рисунок 1).

Схема взаимодействия компонентов Сервиса
Схема взаимодействия компонентов Сервиса

Компоненты Сервиса, а также описание их назначения и взаимодействия с продуктами VisionLabs представлены в Таблице 1.

Таблица 1. Компоненты Сервиса и продукты VisionLabs

Название компонента/системы

Описание взаимодействия

FACESTREAM 5

FaceStream 5

Необходим для работы с источниками событий и осуществляет функции:

  • чтение видеопотоков;
  • обработка видеопотоков (выполняется поиск и сопровождение лиц и тел в видеопотоке, пока они не покинут кадр или не будут перекрыты);
  • отсылка изображений лиц в виде HTTP-запросов во внешние компоненты.

LUNA Streams

Необходим для работы с видеопотоками и осуществляет функции:

  • настройка параметров видеопотока (тип потока, адрес источника потока, параметры фильтрации и т. д.);
  • создание видеопотока.

Параметры устанавливаются путем отправки запросов с телом в формате JSON в сервис LUNA Streams. FaceStream 5 берет настройки из LUNA Streams для дальнейшей обработки.

LUNA PLATFORM 5

LUNA Licenses

Содержит информацию о доступных лицензируемых возможностях и их ограничениях, предоставляет информацию об условиях лицензии компонентам LP5: |

  • дату окончания лицензии максимально допустимое количество созданных лиц с биометрическими шаблонами;
  • информацию о доступности Liveness;
  • возможность работы с телами, оценки соответствия изображения стандарту ISO/IEC 19794-5, работы с LUNA Index Module, количество потоков для работы LUNA Streams.

LUNA Licenses необходим для работы компонентов Сервиса и их взаимодействия с компонентами LP5. |

LUNA API

Предоставляет интерфейс RESTful для взаимодействия с другими компонентами LP5. | Основной интерфейс доступа для работы с LP5. | Получает запросы, распределяет задачи между другими компонентами LP5. |

БД luna_events

База данных компонента LUNA Events. Предназначена для:

  • хранения всех созданных событий;
  • хранения биометрических шаблонов, созданных для событий.

Video Manager

Хранит информацию о доступных аналитиках и передает ее агентам.

Агент

Обрабатывает видеоаналитики, переданные в запросе.

Агент принимает потоки, выполняет заданную аналитику и отправляет результаты через механизм Callback или через веб-сокеты и сервис Sender. Каждый агент может поддерживать выполнение одной или нескольких аналитик, в зависимости от своей конфигурации и возможностей.

LUNA POINT

POINT API

Предоставляет интерфейс для взаимодействия LUNA POINT со всеми компонентами, отраженными на схеме взаимодействия компонентов. Nginx-сервер необходим для маршрутизации запросов.

POINT UI

Графический интерфейс, обеспечивает передачу информации между пользователем и программно-аппаратными компонентами LUNA POINT.

CLEMENTINE AUTH

Обеспечивает работу с учетными записями пользователей.

БД clementine_auth

База данных компонента CLEMENTINE AUTH. Предназначена для:

  • хранения данных учетных записей пользователей;
  • хранения данных для аутентификации;
  • частичной авторизации за счет хранения роли пользователя (непосредственно авторизация запросов не проводится).

VL NOTIFIER

Обеспечивает работу с уведомлениями:

  • отправка уведомлений в интерфейс Сервиса;
  • отправка уведомлений на email;
  • отправка уведомлений в Telegram.

Для более подробной информации о компонентах LP5 см. "VisionLabs LUNA PLATFORM 5. Руководство администратора".
