Диаграммы последовательностей#

В данном разделе приведены диаграммы последовательности для основных операций LVM.

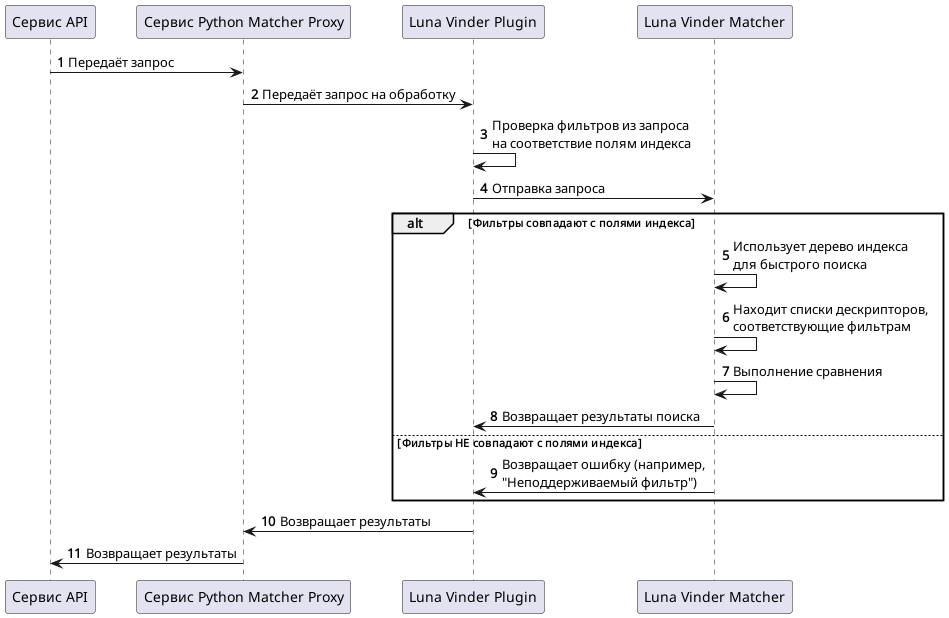

Диаграмма сравнения дескрипторов#

Схема обработки поискового запроса:

(1) Сервис API передаёт поисковый запрос сервису Python Matcher Proxy.
(2) Python Matcher Proxy передаёт запрос на обработку Luna Vinder Plugin.
(3) Luna Vinder Plugin проверяет фильтры из запроса на соответствие полям индекса.
(4) Luna Vinder Plugin отправляет запрос в сервис Luna Vinder Matcher.

Если фильтры совпадают с полями индекса:

(5) Luna Vinder Matcher использует дерево индекса для быстрого поиска.
(6) Luna Vinder Matcher находит списки дескрипторов, соответствующие заданным фильтрам.
(7) Luna Vinder Matcher выполняет сравнение дескрипторов.
(8) Luna Vinder Matcher возвращает результаты поиска.

Если фильтры не совпадают с полями индекса:

(9) Luna Vinder Matcher возвращает ошибку Luna Vinder Plugin (например, "Неподдерживаемый фильтр").

Результат выполнения запроса:

(10) Luna Vinder Plugin возвращает сервису Python Matcher Proxy результаты обработки запроса или ошибку (в зависимости от предыдущего шага).
(11) Python Matcher Proxy возвращает окончательные результаты (или ошибку) API.

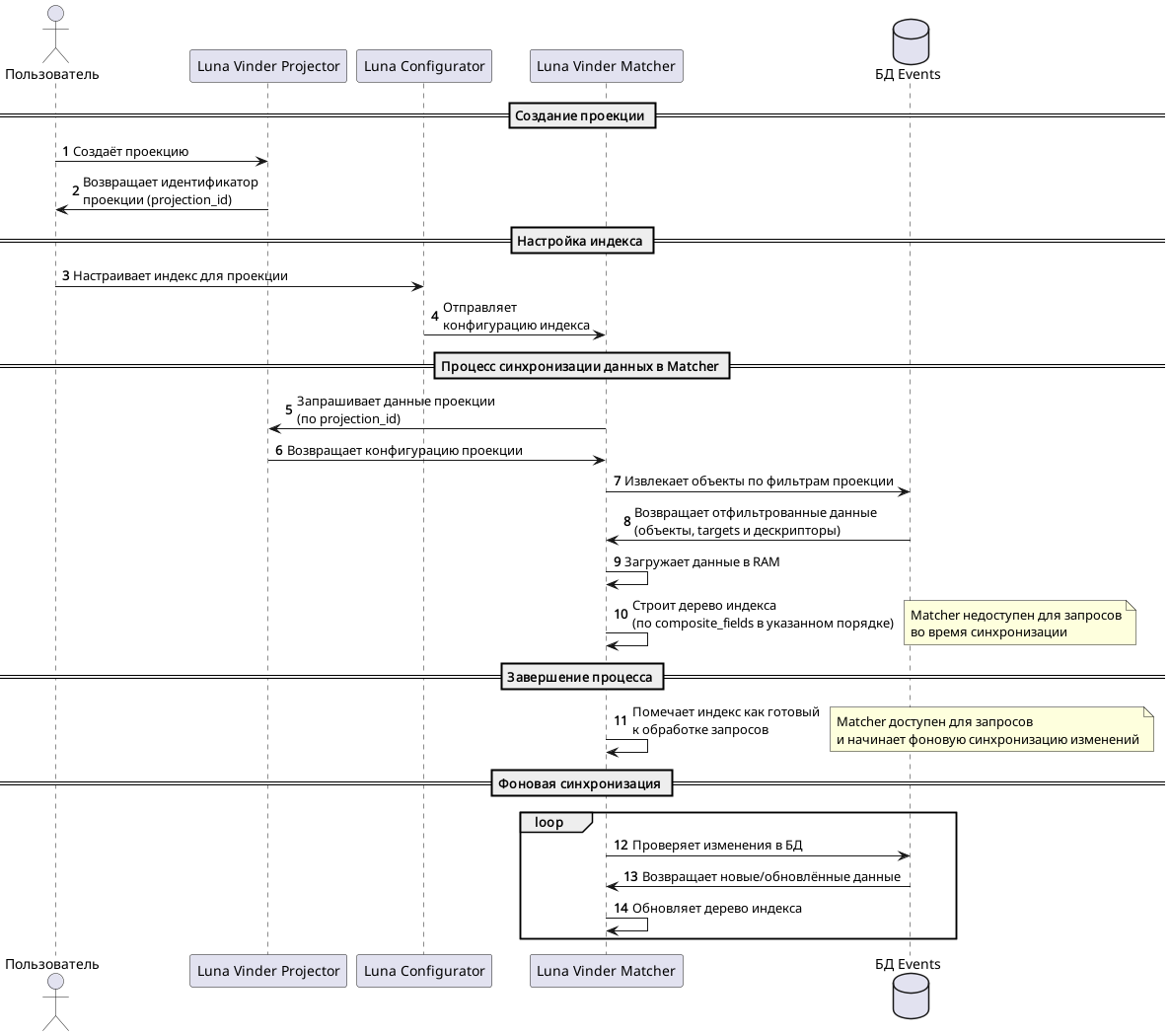

Диаграмма загрузки данных в Luna Vinder Matcher#

Схема обработки запроса:

(1) Пользователь создаёт проекцию в сервисе Luna Vinder Projector.
(2) Luna Vinder Projector возвращает пользователю уникальный идентификатор созданной проекции (projection_id).
(3) Пользователь настраивает индекс для проекции через сервис Luna Configurator. Здесь указывается используемая проекцию и список полей, на основе которых будет построен индекс.
(4) Luna Configurator отправляет конфигурацию индекса в сервис Luna Vinder Matcher.
(5) Luna Vinder Matcher запрашивает данные проекции у Luna Vinder Projector, используя projection_id.
(6) Luna Vinder Projector возвращает Luna Vinder Matcher конфигурацию проекции.
(7) Luna Vinder Matcher извлекает объекты из БД сервиса Events по фильтрам, заданным в проекции.
(8) БД Events возвращает Luna Vinder Matcher отфильтрованные данные (объекты, targets и дескрипторы).
(9) Luna Vinder Matcher загружает полученные данные в оперативную память.
(10) Luna Vinder Matcher строит дерево индекса на основе composite_fields в указанном порядке.

Во время синхронизации данных Luna Vinder Matcher недоступен для обработки запросов.
(11) Luna Vinder Matcher помечает индекс как готовый к обработке запросов.

После завершения синхронизации Luna Vinder Matcher становится доступным для запросов и начинает фоновую синхронизацию изменений.
(12) Luna Vinder Matcher периодически проверяет изменения в БД Events (фоновая синхронизация).
(13) БД Events возвращает Luna Vinder Matcher новые или обновлённые данные.
(14) Luna Vinder Matcher обновляет дерево индекса на основе новых данных.
