Раздел "Панель оператора"#

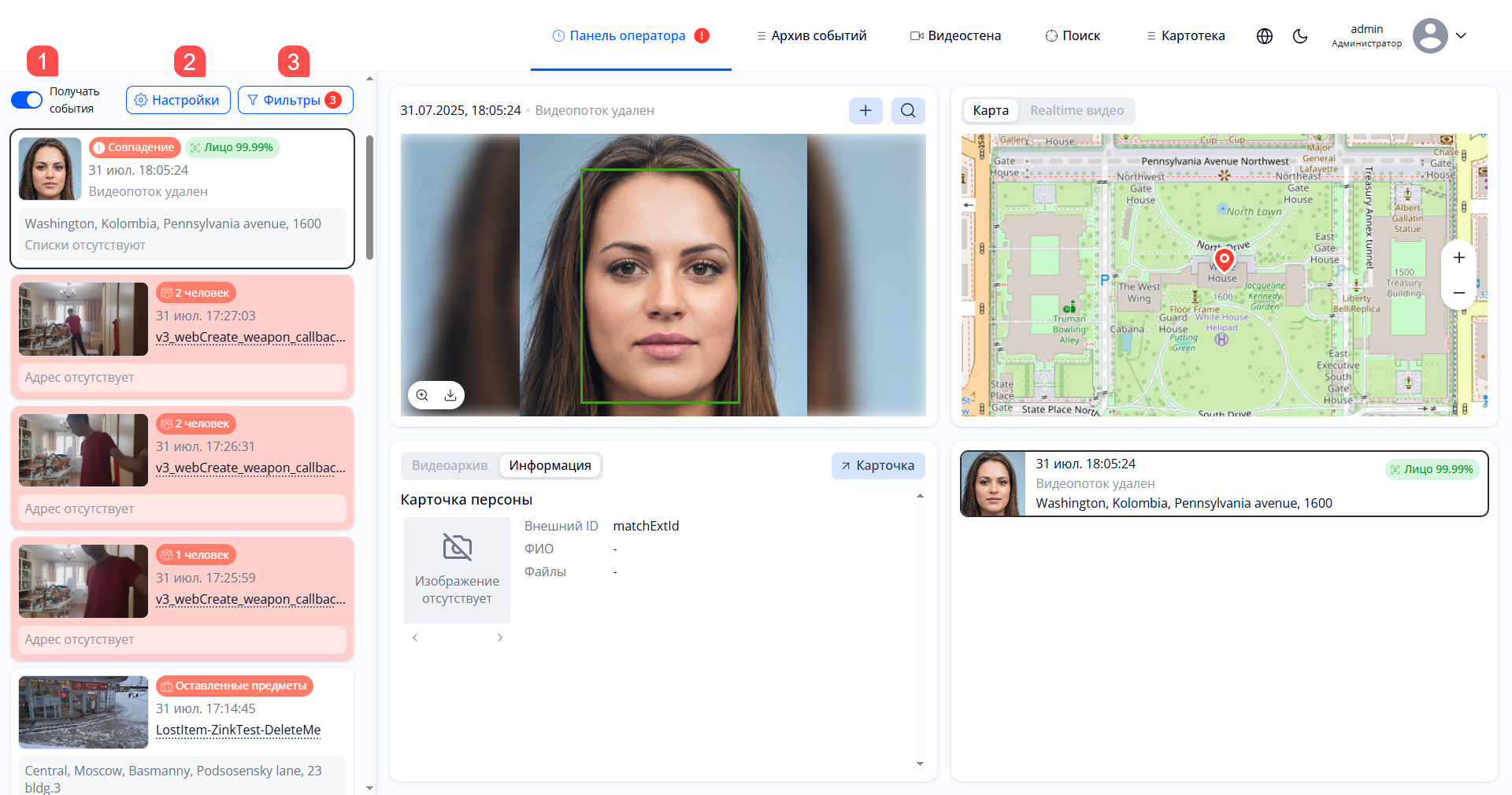

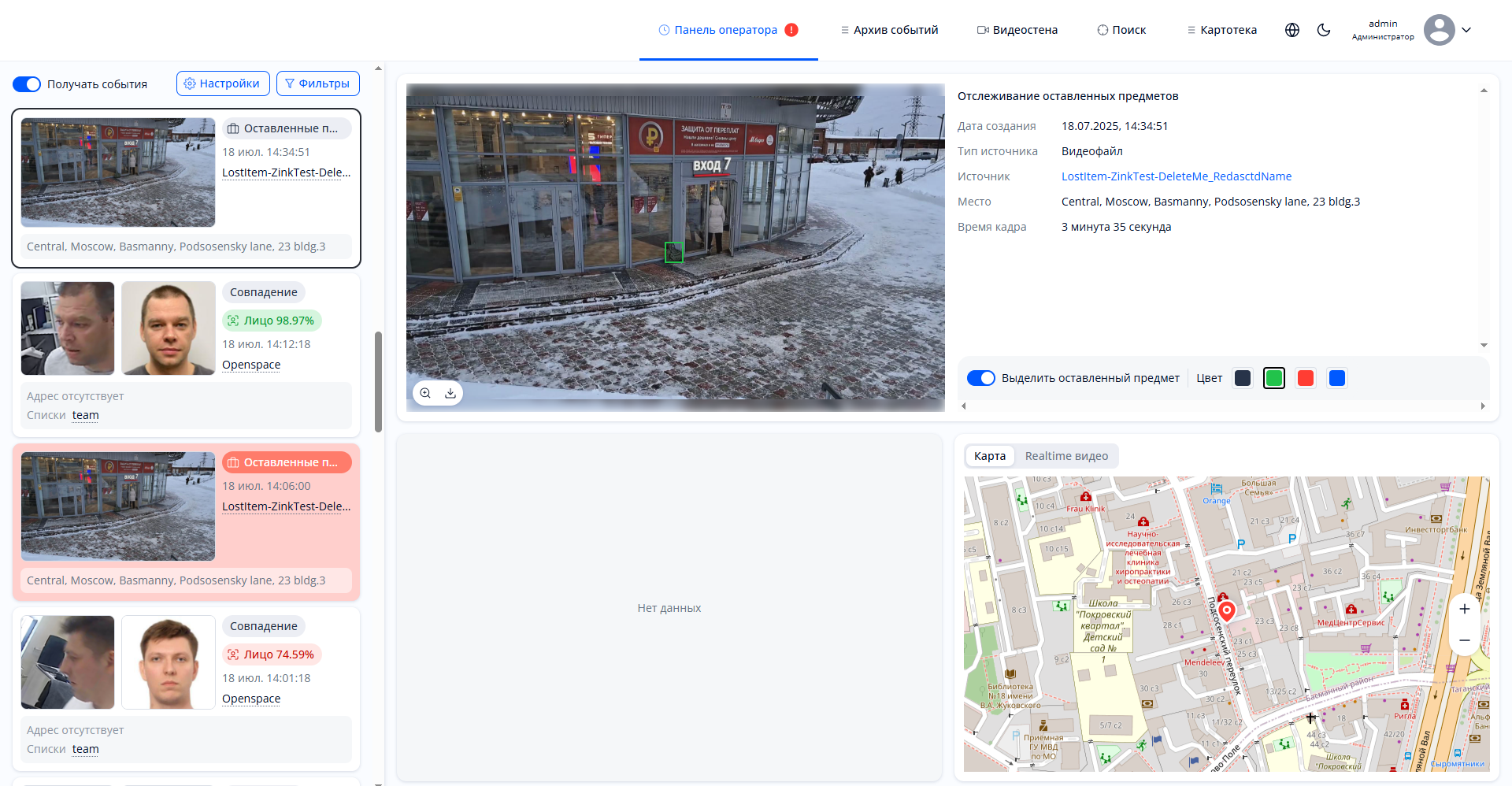

Раздел "Панель оператора" предназначен для отображения событий распознавания лиц, тел (Рисунок 7) и видеоаналитики (Рисунок 8). Получение и отображение событий выполняется с минимальными задержками в режиме, приближенном к реальному времени.
Нажмите на переключатель "Получать события" (1), чтобы показывать события, полученные по WebSocket протоколу. Нажмите на кнопку "Фильтры" (3), чтобы отфильтровать события по параметрам (подробнее см. "Фильтрация событий"). Нажмите на кнопку "Настройки" (2), чтобы настроить ленту событий. Выберите:
- типы отображаемых событий — события распознавания лиц и тел, события видеоаналитики;
- поля для отображения в карточках событий — дата и время, источник, адрес, списки;
- настройки отображения лиц и тел — показывать в событиях лица и тела, только лица или только тела, а также порядок отображения лиц и тел в событиях по умолчанию.
На экране отображаются данные последних 30 событий в рамках настройки политики обработки входящих изображений видеопотока (3). Событием может быть:
- детекция лица;
- детекция тела;
- одновременная детекция лица и тела;
- видеоаналитика "Подсчет людей", "Драка", "Оружие", "Возгорание", "Балаклава/Никаб", "Лежачий человек", "Поднятые руки", "Оставленный предмет", "Падение".
Общее описание события:
- Фотоизображение из видеопотока — лицо, тело, одновременная детекция лица и тела, а также распознавание события видеоаналитики;
- Название или ID источника, зафиксировавшего событие;
- Локация события — область, город, район, улица, дом;
- Для событий распознавания лица и тела:
- Наибольшее совпадение — эталонное фотоизображение лица и/или тела. Если по фото из события не найдено совпадений, то поле с наибольшим совпадением останется пустым;
- Тип события — "Обнаружение", когда задетектировано лицо или тело в кадре, и "Совпадение", когда для обнаруженного лица или тела найдено совпадение по БД.
- Дата и время фиксации события;
- "Списки" — название списков (списка), к которым прикреплено лицо из эталона;
- Степень схожести идентифицированного лица или тела с эталоном в процентах и с цветовым обозначением порогов схожести*;
- Для событий видеоаналитики:
- Тип события — "Подсчёт людей", "Возгорание", "Оружие", "Драка", "Балаклава/Никаб", "Лежачий человек", "Поднятые руки", "Оставленный предмет", "Падение" в зависимости от типа видеоаналитики;
- Дата создания и дата окончания события;
- Для события подсчета людей отображается информация о количестве людей, обнаруженных на обработанном сегменте видео;
- Для события обнаружения возгорания отображается степень вероятности наличия возгорания в кадре в процентах, а также информация о типе возгорания, например "Чёрный дым", "Белый дым", "Огонь";
- Для событий обнаружения оружия, драки, балаклавы/никаба, лежачего человека, поднятых рук отображается степень вероятности наличия указанной видеоаналитики в процентах;
- Для событий обнаружения оставленных предметов отображается распознанный предмет в кадре с видеопотока.
* Цветовое обозначением порогов схожести настраивается в конфигурационном файле config.json (см. "LUNA POINT. Руководство администратора"):
- значение степени схожести ниже "low" будут отмечены красным цветом;
- значение степени схожести между "low" и "medium" — желтым цветом;
- значение степени схожести выше "medium" — зеленым цветом.
Нажмите на блок с событием, чтобы отобразить детали события.

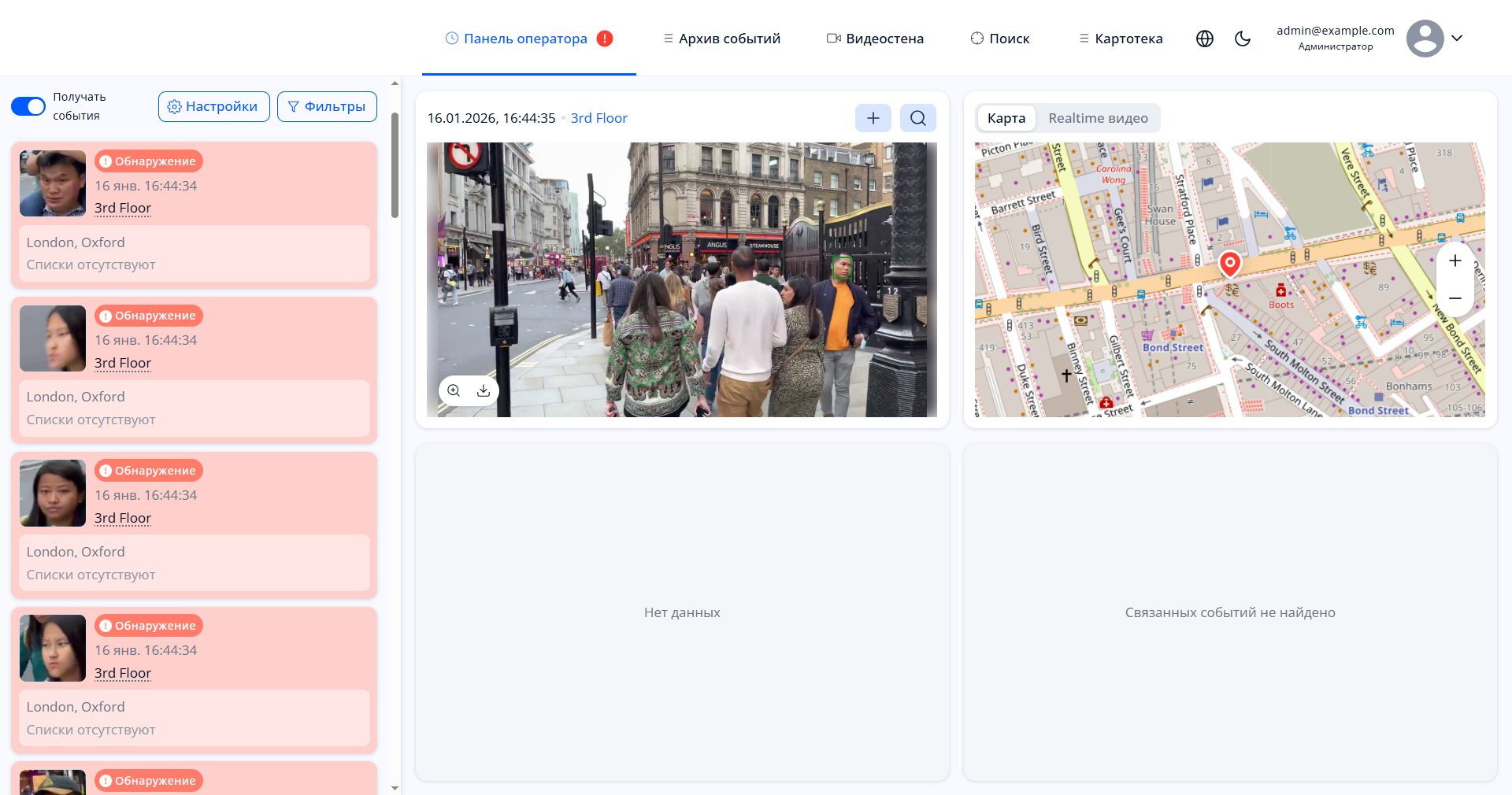

Тревожные события#
Если нужно быстрее обнаруживать критичные ситуации, настройте отображение событий обнаружения и распознавания лиц и/или тел как тревожных. В сценарии добавьте тег "alarm". События, обработанные по такому сценарию, будут выделены красным, а рядом с меню "Панель оператора" появится иконка, сигнализирующая о наличии непросмотренных тревожных событий (Рисунок 9).
Детали события в панели оператора#
Детали события распознавания лица и/или тела представлены ниже (Таблица 2)
Таблица 2. Элементы деталей события детекций лица и/или тела
|
Название/Краткое описание |
Описание |
|---|---|
|
"Дата создания" |
Дата и время фиксации события |
|
"Источник" |
Название или ID источника, зафиксировавшего событие |
|
Cэмпл |
Центрированное изображение обрезанной фотографии лица, тела или лица и тела из события. Нажмите на иконку загрузки, чтобы скачать сэмпл. |
|
Иконка "Полный кадр" |
По нажатии открывается полный кадр видеопотока, на котором зафиксировано событие. |
|
Иконка добавления в карточку |
По нажатии появляется окно "Добавить в карточку". Здесь пользователь может добавить сэмпл в карточку персоны, заполнив следующие поля:
После завершения заполнения полей нажмите кнопку "Сохранить" и сэмпл будет прикреплен к указанной карточке и спискам. |
|
Иконка поиска |
По нажатии происходит переход на страницу "Поиск", где показаны результаты поиска по ID текущего события |
|
Кнопка "Тревога" |
По нажатии отправляется уведомление в систему "Гольфстрим"/модуль "Laurent 2" для активации группы реагирования. Для настройки тревожной кнопки в интерфейсе см. руководство администратора LUNA POINT, раздел "Настройка тревожной кнопки в Панели оператора" |
|
Вкладка "Карта" |
Отображает карту с указанием геометки события |
|
Вкладка "Realtime видео" |
Отображает видеопоток с источника, зафиксировавшего событие |
|
Вкладка "Видеоархив" |
Отображает отрывок из видеопотока, на котором было зафиксировано событие. Позволяет отследить перемещение персоны на камере с видеопотока |
|
Вкладка "Информация" |
Отображает информацию о совпадении. При наличии отображаются:
|
|
Список последних событий с детектированным лицом и/или телом |
|
Детали событий видеоаналитики представлены ниже (Таблица 3)
Таблица 3. Элементы деталей событий видеоаналитики по типам аналитик
|
Название/Краткое описание |
Тип события |
Описание |
|---|---|---|
|
Изображение видеоаналитики |
Все видеоаналитики |
Кадр из события с распознанной видеоаналитикой. Нажмите на иконку загрузки, чтобы скачать. Нажмите на иконку "Полный кадр", чтобы открыть полный кадр видеопотока, на котором зафиксировано событие. |
|
"Дата создания" |
Все видеоаналитики |
Дата и время начала и окончания события |
|
"Тип источника" |
Все видеоаналитики |
Видеофайл или камера |
|
"Источник" |
Все видеоаналитики |
Название или ID источника, зафиксировавшего событие |
|
"Место" |
Все видеоаналитики |
Локация события — область, город, район, улица, дом |
|
"Время кадра" |
Все видеоаналитики |
Длительность фиксации события |
|
Кнопка "Тревога" |
Все видеоаналитики |
По нажатии отправляется уведомление в систему "Гольфстрим"/модуль "Laurent 2"для активации группы реагирования. Для настройки тревожной кнопки в интерфейсе см. Руководство администратора LUNA POINT, раздел "Настройка тревожной кнопки в Панели оператора" |
|
Максимальное кол-во людей |
Видеоаналитика "Подсчёт количества людей" |
Максимальное количество людей, обнаруженное на обработанном сегменте видео |
|
Показывать точки на лицах |
Видеоаналитика "Подсчёт количества людей" |
Нажмите, чтобы отобразить точки на лицах людей, которые были подсчитаны в кадре события |
|
Вероятность |
Видеоаналитика "Драка", "Оружие","Возгорание", "Никаб/балаклава", "Лежачий человек", "Поднятые руки", "Падение" |
Степень вероятности наличия в кадре аналитики, в процентах |
|
Выделить распознанную аналитику |
Видеоаналитика "Оружие", "Никаб/балаклава", "Оставленный предмет", "Лежачий человек" |
Выделите на кадре из события:
|
|
Тип возгорания |
Видеоаналитика "Возгорание" |
Информация о типе возгорания, например «Черный дым» или «Пожар» |
|
Тип возгорания |
Видеоаналитика "Возгорание" |
Информация типе возгорания, например "Чёрный дым" или "Огонь" |
Фильтрация событий#
С помощью фильтров пользователь может быстро найти событие среди 30 последних, а также установить ограничение для отображения на экране новых событий. Нажмите на кнопку "Фильтры" на странице "Панель оператора", чтобы открыть меню с настройками и фильтрами.
Краткое описание элементов и параметров блока с фильтрами раздела "Панель оператора" представлено ниже (Таблица 6). Установите один фильтр или их сочетание. Установленные настройки применятся автоматически. Нажмите кнопку "Очистить", чтобы убрать фильтрацию.
Таблица 6. Фильтры для поиска событий
|
Название |
Описание |
|---|---|
|
Обнаружение и совпадение |
Фильтры, применяемые для событий детекции, а также распознавания лиц и/или тел |
|
Общие |
Фильтры, применяемые для всех событий в блоке |
|
Источник |
Выбор одного или нескольких источников из списка доступных; |
|
Сценарии |
Наименования сценариев в соответствии с которыми было обработано лицо на изображении. Для поиска можно выбрать один или несколько сценариев |
|
Схожесть, % |
Нижняя и/или верхняя граница степени схожести для отображения лиц, идентифицированных по спискам; |
|
Атрибуты и свойства лица |
Фильтры, применяемые для событий детекции лица |
|
Пол |
Пол детектированного человека:
Оценка не проводилась; |
|
Возрастная категория |
Указание возрастной группы:
|
|
Атрибуты и свойства тела |
Фильтры, применяемые для событий детекции тела |
|
Возрастная категория по телу |
Возрастная группа детектированного человека, определенная по изображению тела:
|
|
Пол, определенный по силуэту тела |
Пол детектированного человека, определенный по изображению тела:
Возможно сочетание нескольких значений; |
|
Низ |
Указание типа и цвета одежды нижней части тела: Тип низа:
Возможно сочетание нескольких значений; Цвет низа:
Возможно сочетание нескольких значений; |
|
Верх |
Указание длины рукава и цвета одежды верхней части тела: Цвет верха:
Возможно сочетание нескольких значений; Длина рукава:
Возможно сочетание нескольких значений; |
|
Головной убор |
Указание наличия и цвета головного убора:
Возможно сочетание нескольких значений; Цвет головного убора:
Возможно сочетание нескольких значений; |
|
Цвет обуви |
Указание цвета обуви:
Возможно сочетание нескольких значений; |
|
Рюкзак |
Указание наличия рюкзака:
Возможно сочетание нескольких значений; |
|
Локация |
Выберите зону на карте, укажите адрес или координаты места события |
|
Видеоаналитики |
Фильтры, применяемые для событий видеоаналитики |
|
Для всех видеоаналитик |
|
|
Подсчёт людей |
Фильтры, применяемые для событий видеоаналитики "Подсчёт людей" |
|
Количество людей |
Максимальное количество людей, обнаруженное на обработанном сегменте видео |
|
Драка |
Фильтры, применяемые для событий видеоаналитики "Драка" |
|
Вероятность драки, % |
Степень вероятности наличия драки в кадре в процентах |
|
Оружие |
Фильтры, применяемые для событий видеоаналитики "Оружие" |
|
Вероятность оружия, % |
Степень вероятности наличия оружия в кадре в процентах |
|
Возгорание |
Фильтры, применяемые для событий видеоаналитики "Возгорание" |
|
Вероятность возгорания, % |
Степень вероятности наличия возгорания в кадре в процентах |
|
Балаклава/никаб |
Фильтры, применяемые для событий видеоаналитики "Балаклава/никаб" |
|
Вероятность никаба/балаклавы, % |
Степень вероятности наличия никаба/балаклавы в кадре в процентах |
|
Лежачий человек |
Фильтры, применяемые для событий видеоаналитики "Лежачий человек" |
|
Вероятность лежачего человека, % |
Степень вероятности наличия лежачего человека в кадре в процентах |
|
Поднятые руки |
Фильтры, применяемые для событий видеоаналитики "Поднятые руки" |
|
Вероятность поднятых рук, % |
Степень вероятности наличия поднятых рук в кадре в процентах |
|
Падение |
Фильтры, применяемые для событий видеоаналитики "Падение" |
|
Вероятность падения, % |
Степень вероятности наличия падения человека на эскалаторе в кадре в процентах |
