Раздел «Инциденты»

Раздел служит для отображения всех инцидентов входящих изображений видеопотока. Получение и отображение инцидентов выполняется с минимальными задержками в режиме, приближенном к реальному времени.

Общий вид раздела «Инциденты» (Рисунок 25).

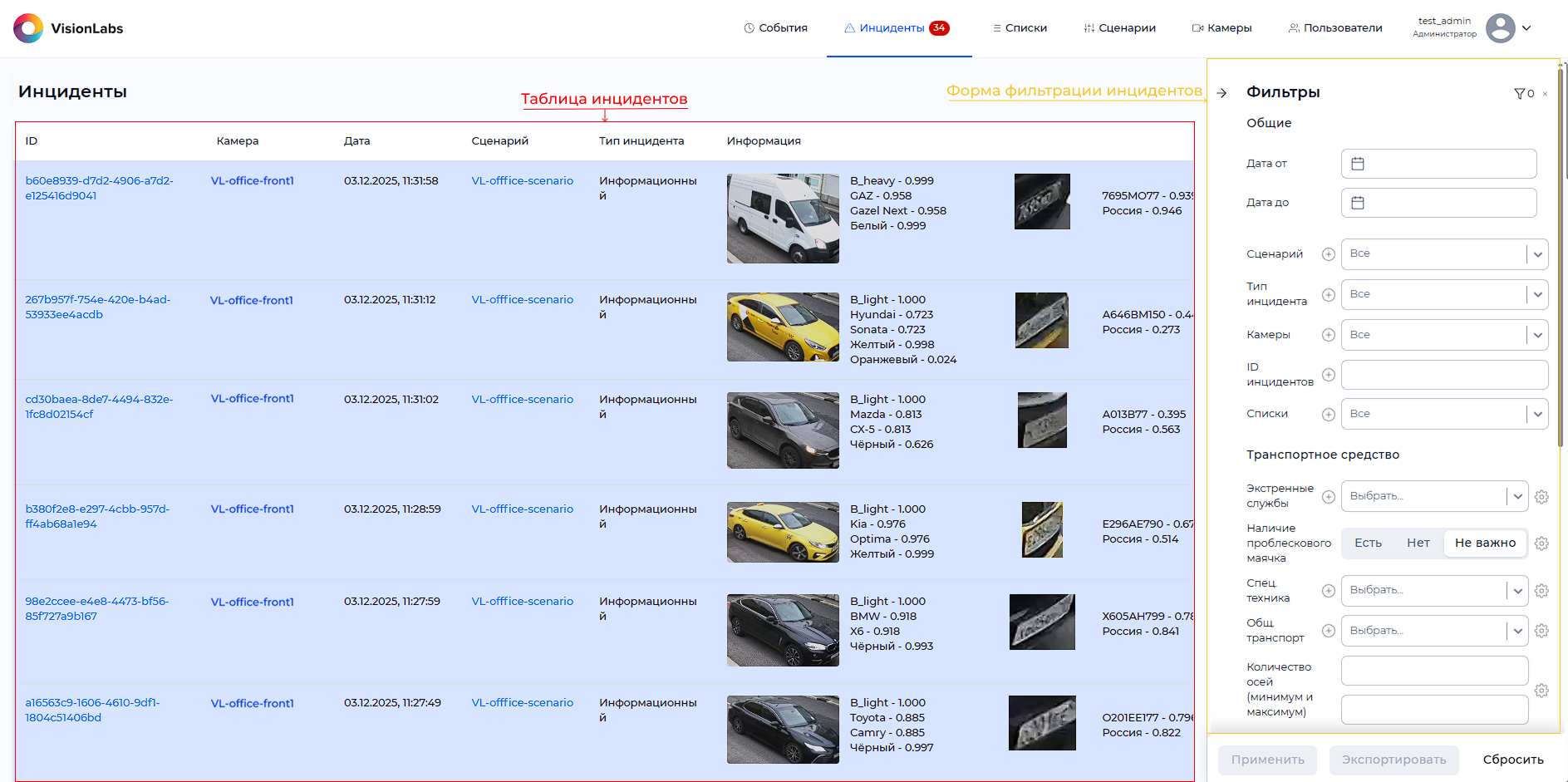

Рисунок 25. Раздел «Инциденты»

По умолчанию на странице выводятся последние 10 инцидентов, для просмотра предыдущих инцидентов необходимо перейти на другие страницы. Переход по страницам осуществляется с помощью кнопок пагинации внизу (Рисунок 26).

Количество инцидентов на странице меняется с помощью выпадающего списка рядом с кнопками пагинации.

Рисунок 26. Кнопки пагинации

При переходе по страницам инцидентов вывод новых инцидентов в таблицу останавливается. Это необходимо для то, чтобы строчки в таблице не «перемещались» во время просмотра таблицы. Как только пользователь возвращается на первую страницу, все новые инциденты загружаются автоматически.

Описание столбцов таблицы инцидентов приведено в Таблице 7.

Таблица 7. Таблица инцидентов

Название параметра	Описание
ID	Идентификатор инцидента
Камера	Имя камеры, зафиксировавшей инцидент
Дата	Дата и время регистрации инцидента
Сценарий	Сценарий, по которому был зафиксирован инцидент
Тип Инцидента	Тип зафиксированного инцидента, задается с помощью сценария
Информация
Кадр ТС	Crop ТС, использующийся для распознавания атрибутов ТС
Тип ТС	Атрибут ТС, показывающий к какому типу относится ТС
Марка ТС	Атрибут ТС, показывающий распознанную марку ТС
Модель ТС	Атрибут ТС, показывающий распознанную модель ТС
Цвет ТС	Атрибут ТС, показывающий цвет распознанной модели ТС
Экстренные службы	Атрибут принадлежности ТС к экстренным службам
Кадр ГРЗ	Crop ГРЗ ТС, использующийся для распознавания атрибутов ГРЗ
Номер	Атрибут ГРЗ, предоставляющий информацию о символах ГРЗ
Страна ТС	Атрибут ГРЗ, показывающий страну принадлежности ГРЗ
Кадр пешехода	Crop пешехода (актуален для сценариев детекции пешеходов)
Кадр животного	Crop животного (актуален для сценариев детекции животных)
Тип возгорания	Атрибут, показывающий информацию о типе обнаруженного возгорания в области наблюдения. Возможные значения отображаются по приоритету обнаружения: Огонь > Черный дым > Белый дым > Нет возгорания. (Актуален для сценариев детекции возгорания)

Числа у каждого атрибута являются оценкой качества распознавания этого атрибута. Оценка определяется в диапазоне от 0 до 1, чем ближе значение к 1, тем точнее является распознавание атрибута.

В верхней строке меню отображается количество зарегистрированных не просмотренных пользователем инцидентов (Рисунок 27).

Рисунок 27. Отображение количества не просмотренных инцидентов в меню

Не просмотренные инциденты в таблице выделены голубым цветом.

Для отметки инцидента просмотренным необходимо однократно нажать левой кнопкой мыши на строчку инцидента в таблице (Рисунок 28).

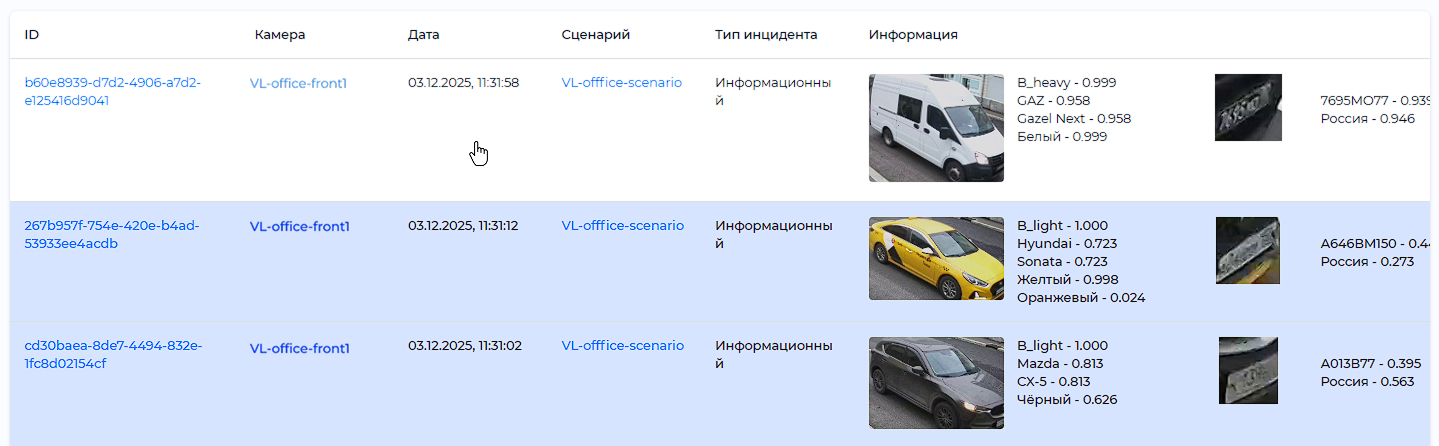

Рисунок 28. Отображение просмотренных и не просмотренных инцидентов в таблице

Карточка инцидента

Карточка инцидента показывает расширенную информацию об инциденте. Для доступа к инциденту нажмите на ID инцидента в таблице инцидентов (Рисунок 29).

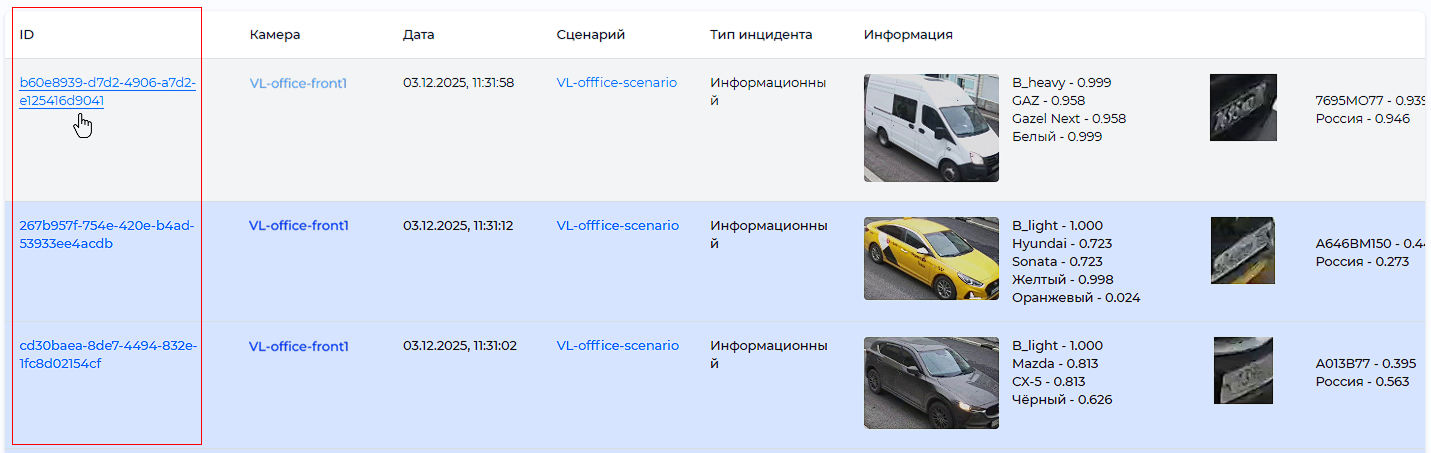

Рисунок 29. Переход в карточку инцидента

Пример карточки инцидента представлен на ниже (Рисунок 30).

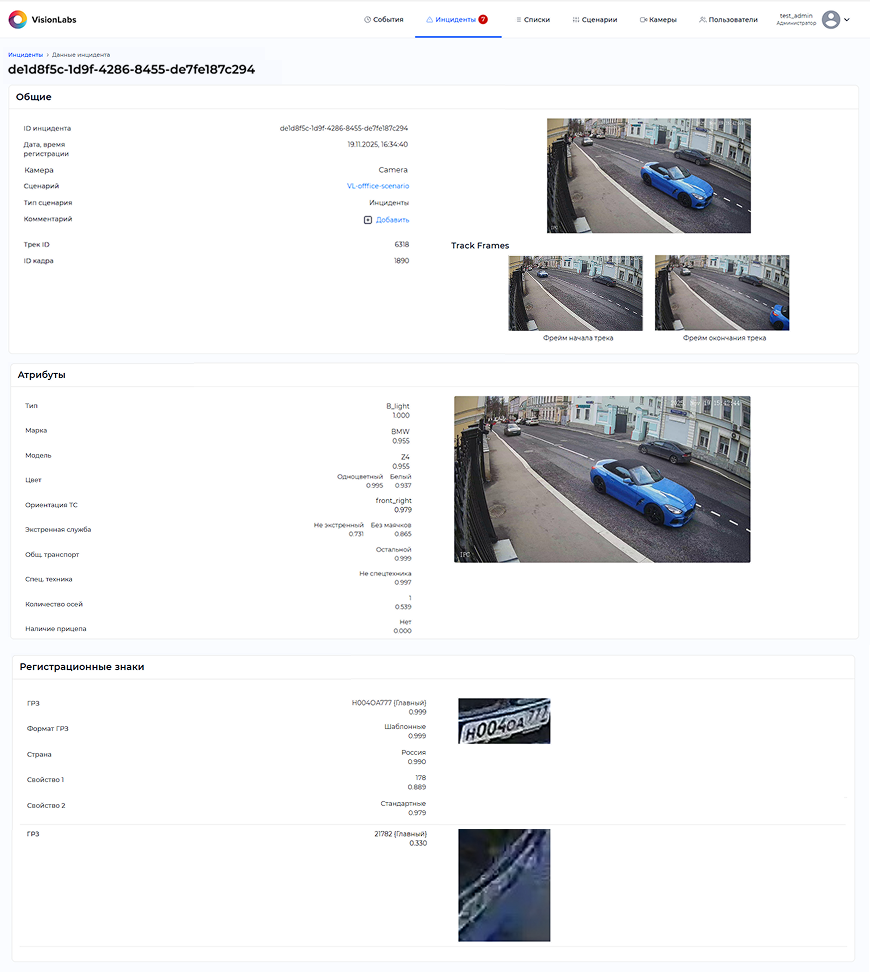

Рисунок 30. Карточка инцидента

Описание информации, представленной на карточке инцидента, приведено в Таблице 8.

Таблица 8. Информация в карточке инцидента

Блок информации	Название параметра	Описание
Общие	ID инцидента	Идентификатор инцидента
	Дата, время регистрации	Дата и время регистрации инцидента
	Камера	Имя камеры, зафиксировавшей инцидент
	Сценарий	Название сценария, по которому было детектирован инцидент. Название сценария является ссылкой на окно настроек сценария
	Тип сценария	Тип сценария, зафиксировавшего инцидент
	Комментарий	Ссылка, при нажатии на которую открывается окно ввода комментария. После добавления комментария ссылка меняется на текст комментария
	Track ID	Идентификатор трека, в котором был зафиксирован инцидент
	ID кадра	Идентификатор кадра с изображением объекта
Кадры	Track Frames	Изображения объекта в исходном (максимальном) разрешении:
		- Фрейм с бестшотом – лучший кадр трека;
		- Фрейм начала трека – первый кадр, на котором был детектирован объект;
		- Фрейм окончания трека – последний кадр, на котором закончился трекинг объекта
Атрибуты	Тип	Показывает к какому типу относится ТС
	Марка	Показывает распознанную марку ТС
	Модель	Показывает распознанную модель ТС
	Цвет ТС	Показывает расцветку и цвет распознанной модели ТС
	Ориентация ТС	Атрибут ТС, указывающий на положение ТС в пространстве
	Экстренная служба	Атрибут принадлежности ТС к экстренным службам
	Общ. транспорт	Атрибут принадлежности ТС к общественному транспорту
	Спец. техника	Атрибут принадлежности ТС к специальной технике
	Количество осей	Атрибут ТС, показывающий количество распознанных осей ТС
	Наличие прицепа	Атрибут ТС, указывающий на наличие прицепа
	Типы возгорания(Огонь, Черный дым, Белый дым, Нет возгорания)	Атрибуты, показывающие типы обнаруженных возгораний и количество зон с детекциями указанного типа. Доступен только при работе с обработчиком «Обнаружение дыма и огня»
	Кадр	Crop объекта. Crop ТС используется для распознавания атрибутов
Регистрационные знаки	ГРЗ	Предоставляет информацию о ГРЗ ТС
	Формат ГРЗ	Предоставляет информацию о формате ГРЗ ТС
	Страна	Атрибут ГРЗ, показывающий страну принадлежности ГРЗ
	Свойство 1	Атрибут ГРЗ, показывающий номер региона регистрации ТС
	Свойство 2	Атрибут ГРЗ, показывающий тип особенности ГРЗ
	Кадр	Crop ГРЗ. Crop ГРЗ используется для распознавания атрибутов

На одном ТС может быть несколько crops ГРЗ. Если новый результат «похож» на уже найденный номер (совпадение символов выше порога) — он заменяет существующий как более качественный. Если «не похож» (другая последовательность символов/совпадение ниже порога по эвристикам), система считает его другим номером, записывает отдельной строкой и показывает как отдельный crop. Поэтому на одном ТС может быть несколько строк/crops ГРЗ.

Числа у каждого атрибута являются оценкой качества распознавания этого атрибута. Оценка определяется в диапазоне от 0 до 1, чем ближе значение к 1, тем точнее является распознавание атрибута.

При нажатии на любой кадр появляется всплывающее окно c расширенной информацией кадра (Рисунок 31).

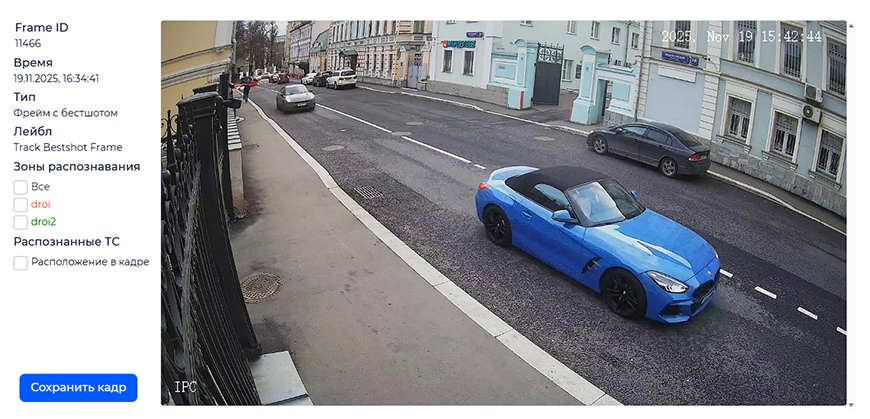

Рисунок 31. Пример всплывающего окна с лучшим кадром трека

• Frame ID – идентификатор кадра
• Время – дата и время детектирования инцидента
• Тип – тип кадра
• Лейбл – название типа кадра
• Зоны распознавания - с помощью чекбоксов можно показать зоны распознавания на кадре (Рисунок 32)
• Распознанные ТС - при активации чекбоксов можно выделить детектированные объекты на кадре, используя BBox
• Кнопка «Сохранить кадр» - при нажатии происходит скачивание кадра, при этом чекбоксы, даже если они активированы, не учитываются при сохранении

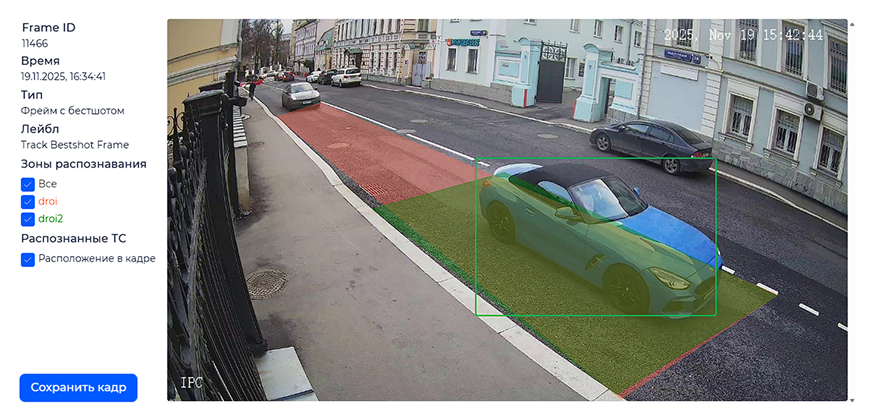

Рисунок 32. Пример всплывающего окна с лучшим кадром трека и примененными чекбоксами

Фильтр инцидентов

CARS_Analytics UI позволяет отфильтровать инциденты, чтобы ограничить отображение инцидентов на экране.

Фильтры находятся с правой стороны страницы и открыты по умолчанию. Фильтры можно скрыть, нажав на .

С помощью фильтров пользователь может быстро найти инцидент. По умолчанию фильтры отключены и в таблицу автоматически подгружаются все новые инциденты.

Фильтрация инцидентов возможна по одному или по нескольким параметрам (Рисунок 33).

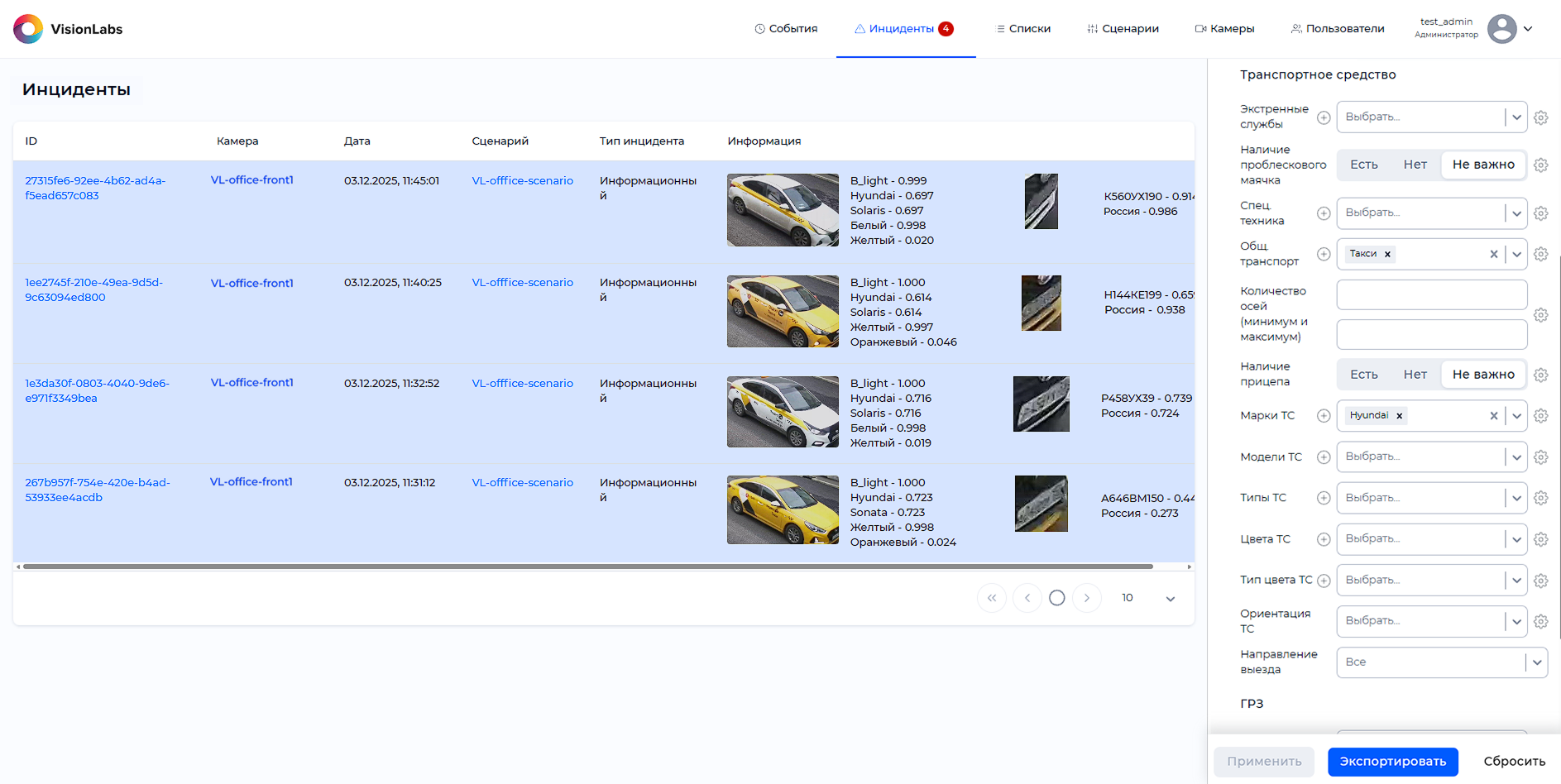

Рисунок 33. Применение фильтра (Общ. транспорт – такси, марка ТС – Hyundai)

Все фильтры кроме Даты, ID инцидентов, Количества осей и Символов ГРЗ поддерживают множественный выбор. Для отмены выбора фильтра нажмите на или кнопку «Сбросить».

Фильтры Сценарий, Тип инцидента, Камеры, Списки, Экстренные службы, Спец. техника, Общ. транспорт, Марки ТС, Модели ТС, Типы ТС, Цвета ТС и Страна регистрации представлены в виде выпадающих списков. Эти фильтры поддерживают ввод с клавиатуры для поиска названий в списке. Количество объектов в списке будет динамически меняться при вводе символов.

Для всех фильтров кроме Даты, Сценария, Типа инцидента, Камеры, ID инцидентов и Списков доступна настройка точности. Для настройки данного значения необходимо нажать на «Порог скора» справа от поля фильтра.

При нажатии на «Порог скора» откроется окно, с полем для указания значения точности атрибутов ТС и ГРЗ. В выборку попадают значения, точность определения которых равна или выше введённого. Значение точности вводится в диапазоне от 0.000 до 1.000. При вводе значений меньше 0 или больше 1 появится ошибка. Также при вводе больше трех знаков после запятой появится предупреждение с указанием двух ближайших допустимых значений.

По умолчанию все фильтры, кроме Даты, Количества осей и Символов ГРЗ, имеют рядом с полем иконку , которая означает, что фильтр будет выполнен по выбранному значению. При нажатии, иконка изменится на , в данном случае фильтр будет выполнен с исключением выбранного значения, то есть по всем значениям, кроме указанного в поле.

Описание каждого фильтра представлено в Таблице 9.

Таблица 9. Описание полей фильтров

Фильтр	Описание	Возможные значения
Общие
Дата от	Временной диапазон регистраций инцидентов. Задается с помощью встроенного календаря. Указывается дата и время начала диапазона	ДД.ММ.ГГГГ ЧЧ.ММ
Дата до	Временной диапазон регистраций инцидентов. Задается с помощью встроенного календаря. Указывается дата и время конца диапазона	ДД.ММ.ГГГГ ЧЧ.ММ
Сценарий	Выпадающий список, содержащий сценарии инцидентов	Сценарии, созданные администратором. Подробнее в разделе Сценарии
Тип инцидента	Выпадающий список, содержащий типы инцидентов	- Информационный;
		- Тревожный
Камеры	Выпадающий список, содержащий камеры из раздела «Камеры»	Камеры, подключенные администратором. Подробнее в разделе Камеры
ID инцидентов	Поле для ввода ID инцидента	ID любого созданного инцидента (например, e96af9df-32d5-40a6-b5cf-32e9c04632f8)
Списки	Выпадающий список, содержащий списки из раздела «Списки»	Списки, добавленные администратором. Подробнее в разделе Списки
Транспортное средство
Экстренные службы	Выпадающий список с типом экстренных служб	- Аварийная – ТС аварийных служб;
		- МЧС – ТС службы спасения;
		- Не определена – экстренная служба не определена;
		- Не экстренный – ТС, не принадлежащие экстренным службам (гражданские, военные и т.д.);
		- Пожарная – ТС пожарной службы;
		- Полиция – ТС полиции и ДПС;
		- Прочие службы – ТС прочих экстренных служб;
		- Скорая – ТС скорой помощи;
Наличие мигалки	Наличие или отсутствие мигалки на ТС	Есть/Нет/Не важно
Спец. техника	Выпадающий список с типом специальной техники	- автокран;
		- автопогрузчик;
		- автоуборщик;
		- асфальтоукладчик;
		- бетономешалка;
		- бульдозер;
		- грейдер;
		- грузовик;
		- каток;
		- мусоровоз;
		- не определен;
		- не спецтехника;
		- поливомоечная машина;
		- прочая спецтехника;
		- самосвал;
		- трактор;
		- экскаватор
Общ. транспорт	Выпадающий список с типами общественного транспорта	- каршеринг;
		- маршрутный транспорт;
		- не определен;
		- остальной;
		- такси
Количество осей (минимум и максимум)	Поле ввода указания количества осей ТС	0…10
Наличие прицепа	Наличие или отсутствие прицепа у ТС	Есть/Нет/Не важно
Марки ТС	Выпадающий список с марками ТС. Поддерживается выбор около 100 марок	Марки, доступные в выпадающем списке
Модели ТС	Выпадающий список с моделями ТС. Поддерживается выбор из 800 моделей	Модели, доступные в выпадающем списке
Типы ТС	Выпадающий список с типами ТС	- А_light,
		- А_heavy;
		- В_light;
		- B_heavy;
		- С_light;
		- С_heavy;
		- C_artic;
		- D_light;
		- D_heavy;
		- D_long;
		- P;
		- O;
		- Undefined
		Подробное описание каждого типа ТС можно найти в документе «CARS_API. Руководство администратора»
Цвета ТС	Выпадающий список цветов ТС	- бежевый;
		- белый;
		- голубой;
		- желтый;
		- зеленый;
		- коричневый;
		- красный;
		- оранжевый;
		- пурпурный или розовый;
		- серый или серебряный;
		- синий;
		- черный;
		- не определен
Тип цвета ТС	Выпадающий список с типами цвета ТС	- undefined;
		- многоцветный;
		- наклейки;
		- одноцветный;
		- цветографика
Ориентация ТС	Выпадающий список с возможными ориентациями ТС в пространстве	- зад;
		- справа сзади;
		- справа;
		- спереди справа;
		- перед;
		- спереди слева;
		- слева;
		- слева сзади;
		- не определено
Направление выезда	Выпадающий список с возможными направлениями ТС	- вперед;
		- назад;
		- не определено
ГРЗ
Символы ГРЗ	Поле ввода символов ГРЗ. Неизвестные символы необходимо заменять на *. Примеры ГРЗ: A001AХ163, A***A777, М08ИН и т. д. Поле для ввода может содержать буквы в верхнем регистре, цифры и знаки, иначе этот ГРЗ не будет учитываться при фильтрации	Цифры 0…9
		Заглавные буквы A…Z, А…Я
Формат ГРЗ	Выпадающий список, содержащий форматы ГРЗ	- индивидуальные;
		- шаблонные
Страна регистрации	Выпадающий список, содержащий страны принадлежности ГРЗ	Страны, доступные в выпадающем списке
Свойство 1	Выпадающий список, содержащий свойства ГРЗ внутри страны, которое будет отображаться только в том случае, если ранее была выбрана страна, для которой поддержано распознавание свойств ГРЗ. Если выбраны две страны, то поле блокируется и нельзя выбрать значение для этого поля	Свойства, доступные в выпадающем списке
Свойство 2	Выпадающий список, содержащий свойства ГРЗ внутри страны, которое будет отображаться только в том случае, если ранее была выбрана страна, для которой поддержано распознавание свойств ГРЗ. Если выбраны две страны, то поле блокируется и нельзя выбрать значение для этого поля	Свойства, доступные в выпадающем списке

Пользователю необходимо установить один фильтр или их сочетание, и нажать кнопку «Применить», чтобы установленные настройки применились.

Список поддерживаемых марок и моделей ТС зависит от выбранной версии классификатора для распознавания (подробнее см. «LUNA CARS_API. Руководство администратора»). В случае выбора классификатора последней версии, в системе поддерживаются более 160 моделей и 1700 марок.

Распознавание марки и модели ТС в системе выполняется по внешнему виду кузова ТС.

ТС разных марок и моделей, но имеющие схожий вид кузова, система относит к одной марке и модели – наиболее часто встречающейся в РФ. Например, ZAZ Sens, ZAZ Lanos, ZAZ Chance, Daewoo Sens, Daewoo Lanos, Chevrolet Lanos, ZAZ Lanos Furgon имеют схожий внешний вид, и LUNA CARS определяет данные модели как Chevrolet Lanos. При этом, выставив в фильтрах марку «Daewoo» и модель «Sens», результаты фильтрации будут включать в себя инциденты с любым ТС вышеперечисленных марок и моделей (т. е. на изображении ТС может быть любая из этих моделей), но в полях «Марка» и «Модель» будут отображены «Chevrolet» и «Lanos» соответственно.

Полный список смежных марок и моделей представлен в «LUNA CARS_API. Руководство администратора».

Иконка слева от заголовка «Фильтры» при нажатии открывает окно настроек формирования отчета. В отчет попадут все инциденты, соответствующие установленным фильтрам с учетом настроек. Создание отчета происходит в рамках фоновой задачи. Работа с задачами и применение настроек экспорта описаны в разделе Задачи.

Для сброса введённых значений необходимо нажать кнопку «Сбросить» или рядом с иконкой фильтров справа от заголовка «Фильтры».
