Настройка параметров камеры#
В данном разделе приведено описание параметров камеры, доступных на странице настройки камеры.
Параметры сгруппированы по функциональным блокам страниц. Для каждого блока приведено описание его назначения и доступных параметров.
Страница «Основные параметры»#
Страница «Основные параметры» содержит параметры подключения, геопозиции, детекции, распознавания и другие параметры камеры.
Далее приведено описание каждого блока страницы.
Блок «Подключение»#
В блоке «Подключение» можно изменить параметры, указанные при добавлении камеры.
Блок «Геопозиция»#
Подраздел содержит параметры местоположения камеры.
После заполнения параметров местоположение камеры отображается на карте при нажатии кнопки просмотра расположения камеры в списке камер.
По умолчанию координаты заполняются автоматически.
Блок «Основные параметры»#
Подраздел предназначен для настройки параметров камеры, а также параметров детекции и распознавания.
Изменение параметров камеры может привести к некорректной работе LCA. Настраивать эти параметры рекомендуется только опытным пользователям или под руководством специалистов VisionLabs.

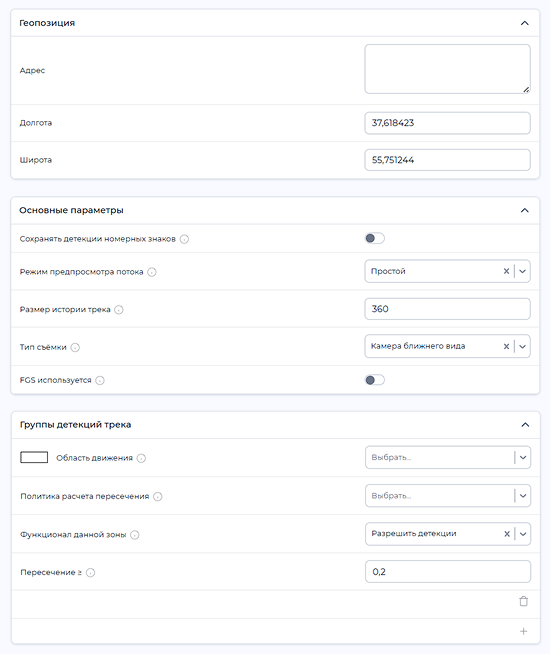

Параметры камеры для источников RTSP-поток и Видеофайл показаны ниже.
Таблица 19. Основные параметры камеры для источников RTSP-поток и Видеофайл
| Параметр | Описание | Возможные значения |
|---|---|---|
| Сохранять детекции номерных знаков | Включает поиск ГРЗ для каждой детекции ТС и сохраняет координаты обнаруженных ГРЗ в истории трека. Сохраненные данные доступны при экспорте истории трека в формате JSON через API и могут использоваться для последующего анализа. Рекомендуется включать параметр только при необходимости экспорта или последующего анализа данных через API. | On/Off |
| Режим предпросмотра потока | Задает режим трансляции изображения из потока. | Выключен — предпросмотр отключён. Простой — отображает обработанные системой кадры с детекциями объектов и всеми настроенными зонами. Рекомендуется для отладки системы. Интерактивный — отображает исходный видеопоток с камеры, позволяет выбирать отображаемые зоны и просматривать метаданные объектов и зарегистрированные события. Рекомендуется использовать для наблюдения за работой системы. |
| Размер истории трека | Определяет количество детекций ТС, сохраняемых в памяти за время его движения в кадре. Чем больше значение, тем длиннее история трека и тем выше вероятность непрерывного сопровождения ТС без обрывов. При этом увеличивается потребление оперативной памяти. Меньшие значения позволяют снизить потребление памяти, но могут сократить историю трека. Не рекомендуется изменять параметр без необходимости. Изменение параметра может потребоваться только при настройке системы под специфические сценарии работы. | 1…N |
| Тип съёмки | Задает тип съемки, в соответствии с которым система выбирает алгоритм трекинга объектов. Выбирайте тип съемки в соответствии с местом установки камеры. Неверный выбор может привести к обрывам треков и снижению качества распознавания. | Камера ближнего вида (по умолчанию), Городская камера наблюдения, Камера с видом сверху, Контрольный пункт. |
| FGS используется | Включает технологию Foreground Subtraction (FGS). Обработке подвергаются только области видеопотока, содержащие движущиеся объекты. Если движение в контрольной области отсутствует, обработка видеопотока временно приостанавливается, что снижает нагрузку на вычислительные ресурсы. При появлении движения обработка автоматически возобновляется. Не рекомендуется изменять параметр без необходимости. | On/Off |
Типы съемки#
Параметр «Тип съемки» определяет алгоритм трекинга объектов. Неверно выбранный тип съемки может привести к обрывам треков, дублированию событий и снижению качества распознавания.
Luna Cars Analytics поддерживает четыре типа съемки.
Камера ближнего вида#
Предназначен для камер, установленных на высоте 2–3 м и на расстоянии не менее 1,5 м от полосы движения.
Подходит для регистрации проездов:
- без преграждающих устройств;
- через преграждающие устройства с кратковременной остановкой перед ними.
Количество транспортных средств в зоне трекинга не ограничено.
Городская камера наблюдения#
Предназначена для дорожных камер, используемых для наблюдения за городскими дорогами, магистралями и трассами.
Рекомендуемая высота установки — более 4 м (за исключением отвесного ракурса).
Количество транспортных средств в зоне трекинга не ограничено.
Камера с видом сверху#
Предназначена для съемки сверху с большой высоты, включая отвесный ракурс (bird's-eye view), например с использованием дронов.
Количество транспортных средств в зоне трекинга не ограничено.
Контрольный пункт#
Предназначен для зон досмотра со шлагбаумами или стоп-линиями, где транспортные средства выполняют длительную остановку для прохождения процедур контроля или регистрации во внешних системах.
Рекомендуемая высота установки камеры — 2–3 м. Камера может располагаться вплотную к полосе движения.
Количество транспортных средств в зоне трекинга не должно превышать двух.
Блок «Группы детекций трека»#
Раздел предназначен для создания одного или нескольких наборов правил трекинга.
Для добавления нового набора нажмите кнопку «+». Каждое нажатие добавляет новый набор параметров.
Чтобы удалить набор, нажмите кнопку
.
Таблица 20. Параметры групп детекций трека
| Название | Описание | Возможные значения |
|---|---|---|
| Область движения | Задает область наблюдения, в пределах которой система отслеживает обнаруженные объекты. Область используется при регистрации событий и инцидентов. Детекции за ее пределами не учитываются, что позволяет исключить регистрацию нежелательных событий и инцидентов. Рекомендуется изменять параметр только при настройке камеры. | Зоны, созданные для выбранной камеры |
| Политика расчёта пересечения | Определяет, относительно какой площади вычисляется доля пересечения объекта с областью движения. Выбранный способ влияет на регистрацию событий и инцидентов, связанных с пересечением области движения. Не рекомендуется изменять параметр без необходимости. | Относительно площади зоны; Относительно площади детекции; Относительно меньшей площади |
| Функционал данной зоны | Определяет правила обработки детекций внутри выбранной области. В зависимости от выбранного режима система может учитывать все детекции, игнорировать их или запрещать создание новых отслеживаний внутри области, сохраняя обработку уже существующих. Неправильная настройка может привести к пропуску объектов или регистрации нежелательных событий. | Разрешить детекции — учитывать все объекты; Запретить детекции — игнорировать все объекты; Запретить только создание новых отслеживаний — учитывать существующие отслеживания, но не создавать новые внутри области |
| Пересечение ≥ | Определяет минимальную долю пересечения детекции объекта с заданной областью, необходимую для регистрации события или инцидента. Объект считается пересекшим область только после достижения заданного порога. Чем выше значение, тем большая часть объекта должна находиться внутри области для регистрации события, однако возрастает вероятность пропуска объектов, лишь частично пересекающих область. Пересечение рассчитывается по BBox объекта в проекции на плоскость изображения, а не по положению объекта на плоскости дороги. | 0.01…1.00 |
Страница «Дополнительные параметры»#
Страница «Дополнительные параметры» содержит параметры, используемые для расширенной настройки камеры.
Далее приведено описание каждого блока страницы.
Параметры классификаторов#
Раздел предназначен для выбора атрибутов ТС и ГРЗ, которые будут распознаваться системой.
Классификатор — компонент подсистемы API, предназначенный для распознавания отдельных атрибутов ТС или ГРЗ.
Результаты работы классификаторов используются для определения атрибутов ТС и ГРЗ и отображаются в карточках событий и инцидентов.
Таблица 21. Параметры классификаторов
| Название | Описание |
|---|---|
| Классификаторы транспортных средств | Выпадающий список классификаторов ТС. Задает атрибуты ТС, которые распознает система. |
| Классификаторы номерных знаков | Выпадающий список классификаторов государственных регистрационных знаков. Задает атрибуты ГРЗ, которые распознает система. |
Соответствие классификаторов, доступных в настройках камеры, классификаторам подсистемы API приведено ниже.
Таблица 22. Соответствие классификаторов
| Классификатор в настройках камеры | Классификатор API |
|---|---|
| Тип | vehicle_type |
| Марка и модель | car_brand_model |
| Цвет | detailed_vehicle_color |
| Тип экстренной службы | detailed_vehicle_emergency |
| Тип общественного транспорта | public_transport_type |
| Тип специального транспорта | special_transport_type |
| Количество колесных осей | vehicle_axles |
| Дескриптор | vehicle_descriptor |
| Ориентация ТС | vehicle_orientation |
| Символы номера и страна | grz_all_countries |
Сохранять полные кадры#
Раздел позволяет настроить сохранение полных кадров.
Таблица 23. Параметры сохранения кадров
| Название | Описание | Возможные значения |
|---|---|---|
| Сохранять все лучшие кадры | Включает сохранение всех лучших кадров, выбранных системой в процессе сопровождения объекта.Параметр предназначен для отладки и анализа работы системы. Включение параметра значительно увеличивает объем данных сохраняемых на диске, и может привести к существенному росту потребления дискового пространства. Рекомендуется использовать только при диагностике или отладке системы. | On/Off |
| Сохранять полные кадры | Включает сохранение фулфрейма лучшего кадра, а также первого и последнего кадров трека. Если параметр отключен, сохраняются только кропы. Включение параметра увеличивает объем данных, сохраняемых для каждого события, и требует больше места на диске. Срок хранения фулфреймов задается в конфигурационных файлах системы и недоступен для изменения через пользовательский интерфейс. | On/Off |
Параметры детектора транспортных средств#
Раздел предназначен для настройки детектора ТС.
Таблица 24. Параметры детектора ТС
| Название | Описание | Возможные значения |
|---|---|---|
| Размер детектора | Определяет разрешение, до которого масштабируется изображение перед детекцией ТС (в пикселях). Увеличение размера позволяет повысить качество детекции удаленных или небольших объектов, но увеличивает время обработки. Не рекомендуется изменять параметр без необходимости. | 320…1280 |
| Порог детекции | Определяет минимальный порог скора детекции ТС. Детекции со скором ниже заданного порога отбрасываются и не участвуют в дальнейшей обработке. Не рекомендуется изменять параметр без необходимости. | 0…1 |
| Порог повторного обнаружения | Определяет минимальный порог скора детекции ТС, выполняемой редетектором. Детекции со скором ниже заданного порога отбрасываются и не участвуют в дальнейшем сопровождении объекта. Не рекомендуется изменять параметр без необходимости. | 0…1 |
Параметры детектора номерных знаков#
Раздел предназначен для настройки детектора государственных регистрационных знаков.
Таблица 25. Параметры детектора государственных регистрационных знаков
| Название | Описание | Возможные значения |
|---|---|---|
| Размер детектора | Определяет разрешение, до которого масштабируется изображение перед детекцией ГРЗ. Увеличение размера позволяет повысить качество детекции удаленных или небольших объектов, но увеличивает время обработки. Не рекомендуется изменять параметр без необходимости. | 220…1280 |
| Порог детекции | Определяет минимальный порог скора детекции ГРЗ. Детекции со скором ниже заданного порога отбрасываются и не участвуют в дальнейшей обработке. Не рекомендуется изменять параметр без необходимости. | 0…1 |
Параметры повторного обнаружения#
Раздел предназначен для настройки алгоритма повторного обнаружения объектов.
Таблица 26. Параметры повторного обнаружения
| Название | Описание | Возможные значения |
|---|---|---|
| Поиск утерянных повторных обнаружений | Задает способ поиска объектов, потерянных после повторного обнаружения. | Трекер — поиск выполняется на основе прогнозируемой траектории движения объекта. Детектор — поиск выполняется повторным запуском детектора на текущем кадре. |
| Максимальное количество пропущенных повторных обнаружений | Определяет максимальное количество последовательных кадров, в течение которых трекер может не выполнять поиск потерянного объекта. | 0…1000 |
| Максимальное количество пропущенных повторных обнаружений по FGS | Задает максимальное количество кадров, в течение которых при отсутствии областей движения FGS может не выполнять поиск потерянного объекта. | 0…1000 |
| Порог пересечения с регионами FGS | Определяет минимальную долю пересечения детекции объекта с областью движения FGS, необходимую для выполнения повторного обнаружения. Если доля пересечения достигает или превышает заданный порог, выполняется повторное обнаружение объекта. Пересечение рассчитывается по BBox объекта в проекции на плоскость изображения, а не по положению объекта на плоскости дороги. | 0…1 |
Параметры FGS#
Раздел предназначен для настройки алгоритма FGS.
Таблица 27. Параметры FGS
| Название | Описание | Возможные значения |
|---|---|---|
| Частота модели | Определяет интервал обновления модели FGS, измеряемый в кадрах. | 0…1000 |
| Масштаб модели | Определяет, во сколько раз масштабируется изображение при построении модели FGS. Изменение параметра влияет на точность построения модели и производительность обработки видеопотока. | 0…1 |
| Размер ядра открывающей операции FGS | Задает размер ядра операции открытия, используемой алгоритмом FGS для удаления мелких шумов из областей движения. | 1…N |
| Размер ядра закрывающей операции FGS | Задает размер ядра операции закрытия, используемой алгоритмом FGS для удаления областей статичного фона из объектов переднего плана. Изменение параметра влияет на результат обработки областей переднего плана. | 1…N |
| Минимальная детекция FGS | Определяет минимальный размер области переднего плана, возвращаемой алгоритмом FGS. | 1…N |
Параметры коррекции атрибутов#
Раздел предназначен для настройки правил фильтрации атрибутов ТС с целью исключения противоречивых результатов распознавания.
Например, если ТС одновременно распознано как общественный транспорт и транспортное средство экстренных служб, система использует заданные пороги качества распознавания. Атрибуты, качество распознавания которых ниже установленного порога, не учитываются.
Таблица 28. Параметры коррекции атрибутов
| Название | Описание | Возможные значения |
|---|---|---|
| Порог модели | Определяет минимальный порог скора распознавания атрибута «Модель ТС». Результаты распознавания со скором ниже заданного порога не учитываются. | 0…1 |
| Порог типа транспортного средства | Определяет минимальный порог скора распознавания атрибута «Тип ТС». Результаты распознавания со скором ниже заданного порога не учитываются. | 0…1 |
| Порог типа транспортного средства экстренных служб | Определяет минимальный порог скора распознавания атрибута «Экстренные службы». Результаты распознавания со скором ниже заданного порога не учитываются. | 0…1 |
| Порог типа специального транспорта | Определяет минимальный порог скора распознавания атрибута «Специальная техника». Результаты распознавания со скором ниже заданного порога не учитываются. | 0…1 |
| Порог типа общественного транспорта | Определяет минимальный порог скора распознавания атрибута «Общественный транспорт». Результаты распознавания со скором ниже заданного порога не учитываются. | 0…1 |
Настройки AGS для номерного знака#
Раздел предназначен для настройки параметров AGS.
Таблица 29. Настройки AGS
| Название | Описание | Возможные значения |
|---|---|---|
| Верхний порог | Если значение AGS изображения ГРЗ больше или равно заданному порогу, изображение считается качественным. Если значение AGS меньше верхнего порога, но больше или равно нижнему порогу, изображение считается приемлемым. | 0…1 |
| Нижний порог | Если значение AGS изображения ГРЗ меньше заданного порога, изображение считается некачественным. Если значение AGS больше или равно нижнему порогу, но меньше верхнего порога, изображение считается приемлемым.. | 0…1 |
Получение информации о прицепе транспортного средства из Stream#
Раздел предназначен для настройки обработки информации о прицепах, полученной из Stream.
Таблица 30. Параметры обработки информации о прицепах
| Название | Описание | Возможные значения |
|---|---|---|
| Порог пересечения автомобиля и прицепа | Определяет минимальную долю пересечения детекций, при которой треки ТС и прицепа считаются конфликтующими. Если доля пересечения двух детекций достигает или превышает заданный порог и одной из них присвоен тип «Прицеп», соответствующие треки считаются конфликтующими и объединяются в один. Пересечение рассчитывается по BBox объектов в проекции на плоскость изображения, а не по их положению на плоскости дороги. | 0…1 |
| Порог обнаружения типа «прицеп» | Определяет минимальный порог скора распознавания атрибута «Прицеп». Результаты распознавания со скором ниже заданного порога не учитываются. | 0…1 |
Настройки детектора дыма/огня#
Раздел предназначен для настройки детектора «Дым/Огонь».
Таблица 31. Параметры детектора дыма и огня
| Название | Описание | Возможные значения |
|---|---|---|
| Минимальный порог оценки | Определяет минимальный порог скора детекций «Дым/Огонь», необходимый для регистрации событий. Детекции со скором ниже заданного порога не учитываются при регистрации событий. | 0…1 |
Настройки детектора саботажа#
Раздел предназначен для настройки детектора «Саботаж».
Таблица 32. Параметры детектора саботажа
| Название | Описание | Возможные значения |
|---|---|---|
| Максимальная частота срабатывания | Определяет максимальный интервал между запусками обработчика «Саботаж». При значении 0 ограничение на частоту запуска обработчика отсутствует. Чем больше значение параметра, тем реже выполняется проверка изменения кадра. | 0…N |
Настройки для типа источника RTSP-буфер#

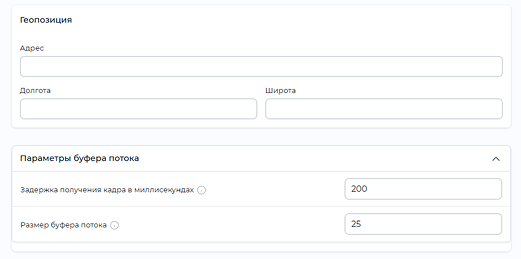

Интерфейс настроек камеры для источника типа RTSP-буфер показан ниже.
Таблица 33. Параметры камеры для источника типа RTSP-буфер
| Название | Описание | Возможные значения |
|---|---|---|
| Параметры буфера потока | Настройки выборки кадров из входного буфера в выходной поток. Включают интервал выборки (задержка, мс) и размер буфера (количество хранимых кадров). | — |
| Задержка получения кадра | Интервал между выборками кадров из RTSP-буфера в выходной поток. Влияет на задержку и эффективную частоту кадров. | 1…100000 |
| Размер буфера потока | Количество кадров, хранящихся в RTSP-буфере. | 1…1000 |
