Раздел «Инциденты»#
Раздел «Инциденты» предназначен для отображения инцидентов, сформированных на основе обработки входящих видеопотоков.
Получение и отображение инцидентов выполняется с минимальной задержкой в режиме, приближенном к реальному времени.

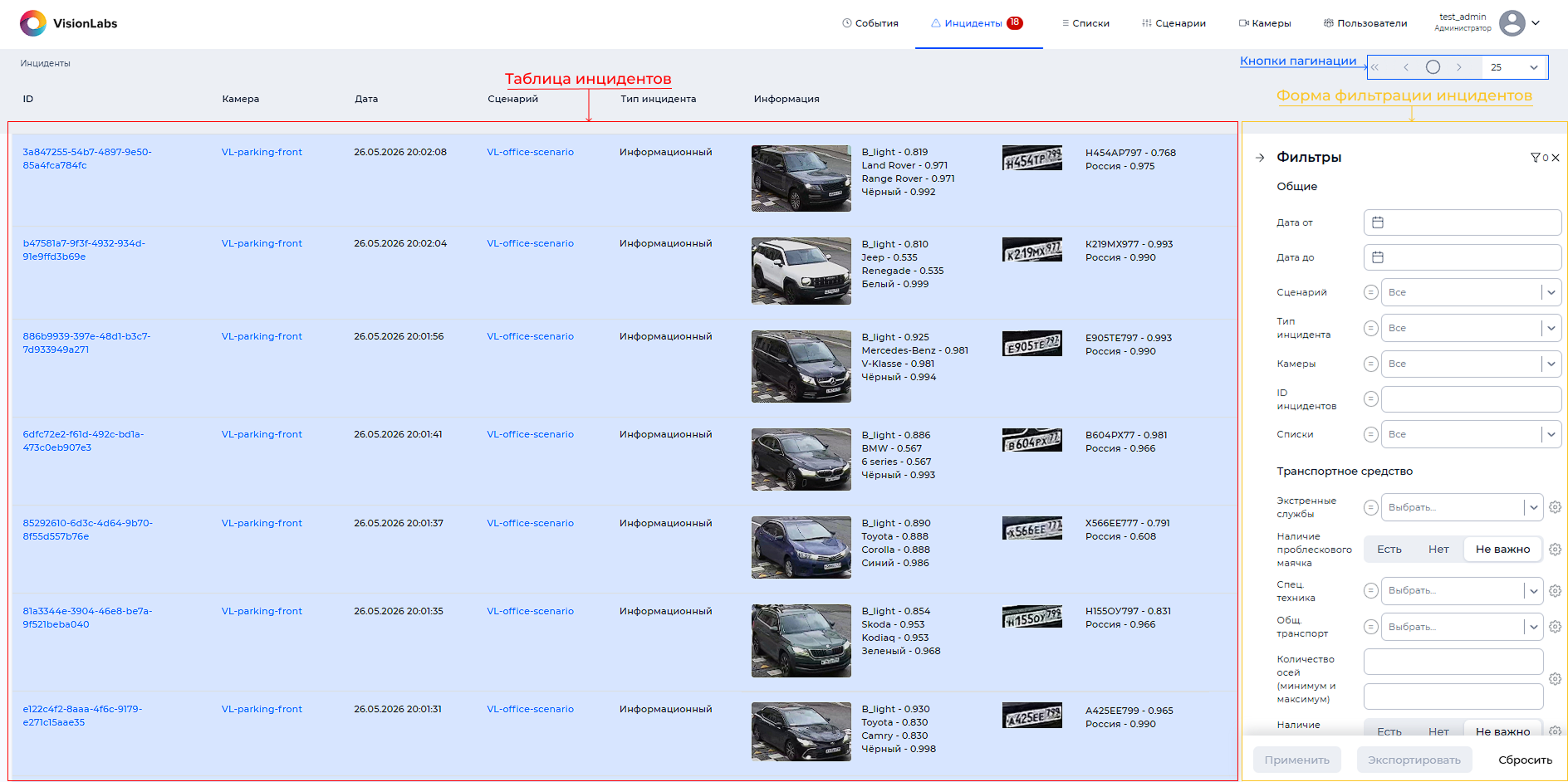

Общий вид раздела «Инциденты» представлен на Рисунке 24.
По умолчанию на странице отображаются последние 10 инцидентов. Для просмотра ранее зарегистрированных инцидентов используйте кнопки пагинации, расположенные в верхней части страницы.
Количество инцидентов, отображаемых на одной странице, можно изменить с помощью выпадающего списка рядом с элементами пагинации.
При переходе на любую страницу, кроме первой, автоматическое обновление таблицы приостанавливается. Это позволяет избежать изменения положения строк во время просмотра. После возврата на первую страницу новые инциденты автоматически загружаются в таблицу.
Описание столбцов таблицы приведено в Таблице 7.
Таблица 7. Столбцы таблицы инцидентов
| Столбец | Описание |
|---|---|
| ID | Идентификатор инцидента |
| Камера | Имя камеры, зарегистрировавшей инцидент |
| Дата | Дата и время регистрации инцидента |
| Сценарий | Сценарий, по которому сформирован инцидент |
| Тип инцидента | Тип инцидента, определяемый сценарием |
| Информация | |
| Кадр ТС | Кроп транспортного средства, используемый для распознавания атрибутов ТС |
| Тип ТС | Тип транспортного средства |
| Марка ТС | Распознанная марка транспортного средства |
| Модель ТС | Распознанная модель транспортного средства |
| Цвет ТС | Распознанный цвет транспортного средства |
| Экстренные службы | Принадлежность транспортного средства к экстренным службам |
| Кадр ГРЗ | Кроп государственного регистрационного знака, используемый для распознавания атрибутов ГРЗ |
| Номер | Распознанные символы ГРЗ |
| Страна регистрации | Страна регистрации ГРЗ |
| Кадр пешехода | Кроп пешехода (для сценариев детекции пешеходов) |
| Кадр животного | Кроп животного (для сценариев детекции животных) |
| Тип возгорания | Тип обнаруженного возгорания. Возможные значения отображаются в порядке приоритета: Огонь → Черный дым → Белый дым → Нет возгорания. Поле доступно только для сценариев обнаружения дыма и огня. |
Числовое значение рядом с каждым атрибутом показывает качество распознавания. Значение находится в диапазоне от 0 до 1. Чем ближе значение к 1, тем выше достоверность результата распознавания.

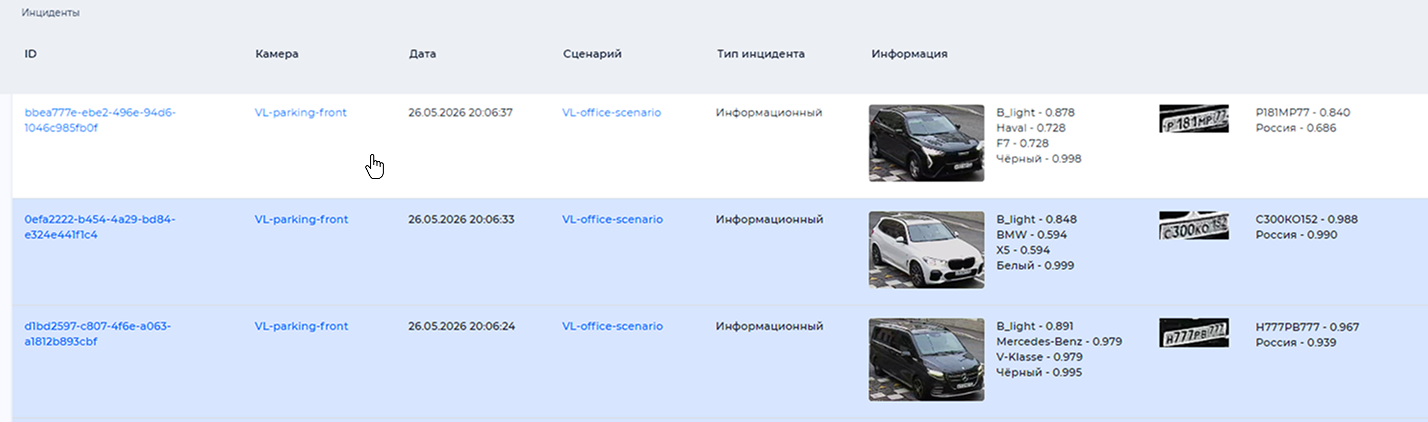

В верхней панели интерфейса отображается количество непросмотренных инцидентов (Рисунок 25).
Непросмотренные инциденты выделяются в таблице голубым цветом.
Чтобы отметить инцидент как просмотренный, щелкните по соответствующей строке таблицы один раз левой кнопкой мыши (Рисунок 26).
Карточка инцидента#
Карточка инцидента содержит подробную информацию об инциденте.

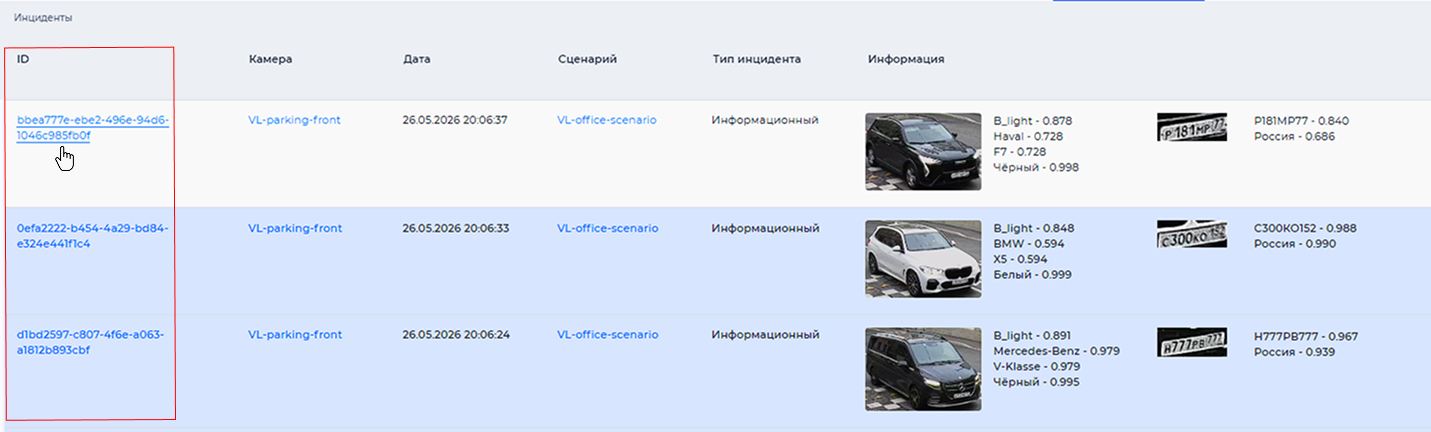

Чтобы открыть карточку инцидента, нажмите на ID инцидента в таблице инцидентов (Рисунок 27).

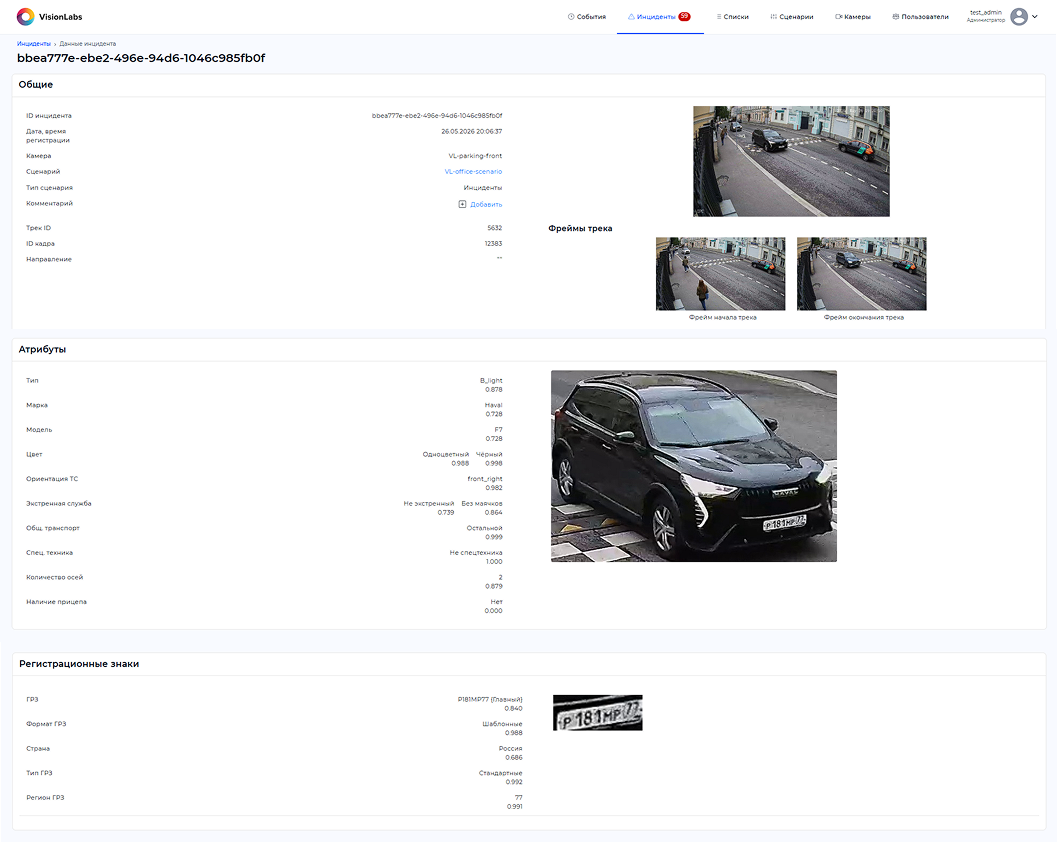

Пример карточки инцидента представлен на Рисунке 28.
Описание полей карточки инцидента приведено в Таблице 8.
Таблица 8. Поля карточки инцидента
| Раздел | Поле | Описание |
|---|---|---|
| Общие | ID | Идентификатор инцидента |
| Дата и время регистрации | Дата и время регистрации инцидента | |
| Камера | Имя камеры | |
| Сценарий | Название сценария. Является ссылкой для перехода к настройкам сценария | |
| Тип сценария | Тип сценария | |
| Комментарий | Позволяет добавить комментарий к инциденту или просмотреть существующий | |
| Track ID | Идентификатор трека | |
| ID кадра | Идентификатор кадра | |
| Кадры | Track Frames | Изображения объекта в исходном разрешении: лучший кадр трека, первый кадр трека и последний кадр трека |
| Атрибуты | Тип | Тип транспортного средства |
| Марка | Марка транспортного средства | |
| Модель | Модель транспортного средства | |
| Цвет ТС | Цвет транспортного средства | |
| Ориентация ТС | Ориентация транспортного средства | |
| Экстренные службы | Принадлежность транспортного средства к экстренным службам | |
| Общественный транспорт | Принадлежность транспортного средства к общественному транспорту | |
| Специальная техника | Принадлежность транспортного средства к специальной технике | |
| Количество осей | Количество осей транспортного средства | |
| Наличие прицепа | Признак наличия прицепа | |
| Типы возгорания | Результаты обнаружения огня, черного дыма, белого дыма и отсутствия возгорания с указанием количества соответствующих зон детекции. Поле доступно только при использовании обработчика «Обнаружение дыма и огня» | |
| Кадр | Кроп объекта, используемый для распознавания атрибутов | |
| Регистрационные знаки | ГРЗ | Распознанный государственный регистрационный знак |
| Формат ГРЗ | Формат государственного регистрационного знака | |
| Страна | Страна регистрации ГРЗ | |
| Свойство 1 | Регион регистрации | |
| Свойство 2 | Дополнительная особенность ГРЗ | |
| Кадр | Кроп государственного регистрационного знака |
Для одного транспортного средства может быть сохранено несколько кропов ГРЗ. Если новый результат соответствует уже найденному номеру (совпадение символов превышает установленный порог), он заменяет существующий как более качественный. Если результат определяется как другой номер (последовательность символов отличается или совпадение ниже порогового значения), система сохраняет его как отдельную запись и отображает отдельным кропом.
Числовое значение рядом с каждым атрибутом показывает качество распознавания. Значение находится в диапазоне от 0 до 1. Чем ближе значение к 1, тем выше достоверность результата распознавания.

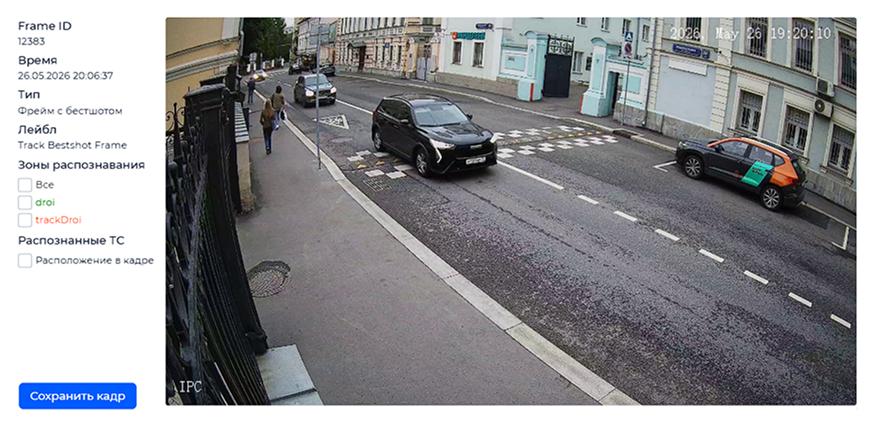

При нажатии на любой кадр открывается всплывающее окно с расширенной информацией о кадре (Рисунок 29).
Расширенная информация о кадре содержит следующие поля:
- Frame ID — идентификатор кадра;
- Время — дата и время регистрации инцидента;
- Тип — тип кадра;
- Лейбл — название типа кадра;

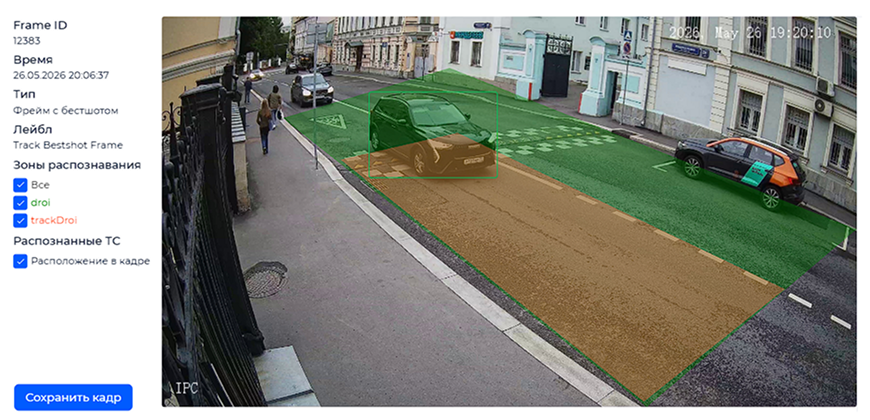

- Зоны распознавания — отображение зон распознавания на кадре с помощью чекбоксов (Рисунок 30);
- Распознанные ТС — отображение детектированных объектов на кадре с помощью BBox;
- «Сохранить кадр» — сохраняет изображение кадра. При сохранении зоны распознавания и BBox не отображаются, даже если соответствующие чекбоксы включены.
Фильтр инцидентов#
LCA UI позволяет выполнять фильтрацию инцидентов по одному или нескольким параметрам.
Панель фильтров расположена в правой части страницы. Чтобы скрыть или отобразить панель фильтров, нажмите кнопку
.

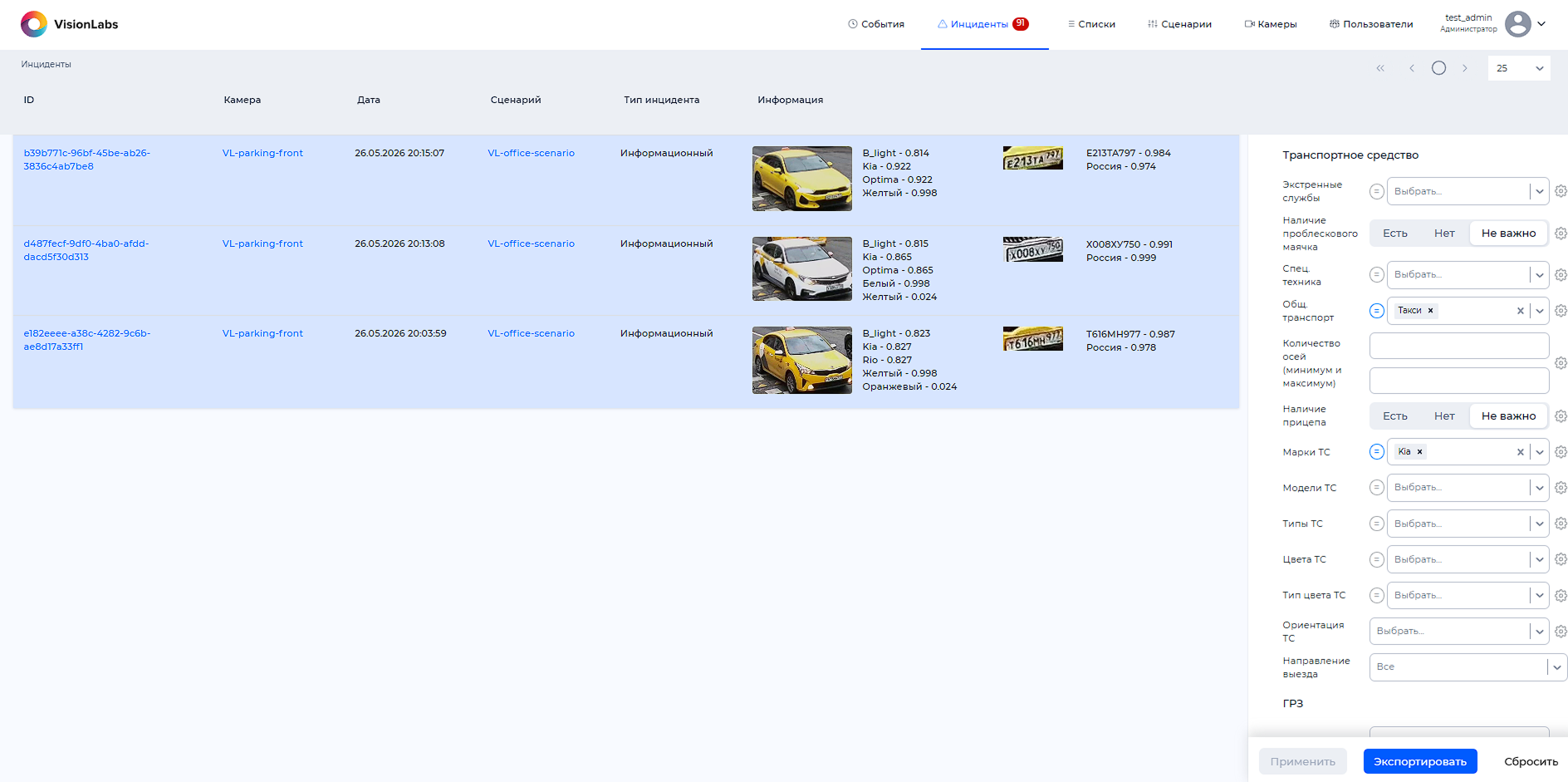

При изменении параметров фильтрации новые инцидентов продолжают автоматически поступать в таблицу (Рисунок 31).
Чтобы удалить выбранное значение фильтра, нажмите кнопку
рядом с соответствующим полем. Чтобы очистить все фильтры, нажмите кнопку «Сбросить».
Для ряда фильтров доступна настройка минимального порога качества распознавания. Чтобы задать значение порога, нажмите кнопку «Порог скора»
, расположенную справа от соответствующего поля.
- После нажатия откроется окно для ввода минимального значения качества распознавания атрибутов ТС или ГРЗ. В результаты фильтрации попадут только записи, для которых значение качества распознавания больше или равно указанному. Допустимый диапазон значений — от
0.000до1.000. - При вводе значения меньше
0или больше1отображается сообщение об ошибке. Если указано более трёх знаков после запятой, система выводит предупреждение с двумя ближайшими допустимыми значениями.
Рядом с некоторыми полями фильтра отображается значок
, который означает, что фильтрация выполняется по выбранному значению.
После нажатия значок изменится на
. В этом режиме фильтрация выполняется с исключением выбранного значения, то есть отображаются все записи, кроме содержащих указанное значение.
Описание полей фильтра приведено в Таблице 9.
Таблица 9. Поля фильтра
| Фильтр | Описание | Возможные значения |
|---|---|---|
| Общие | ||
| Дата от | Начало временного диапазона регистрации инцидентов. Значение задается с помощью встроенного календаря. | ДД.ММ.ГГГГ ЧЧ:ММ |
| Дата до | Конец временного диапазона регистрации инциденто. Значение задается с помощью встроенного календаря. | ДД.ММ.ГГГГ ЧЧ:ММ |
| Сценарий | Выпадающий список сценариев. Подробнее см. раздел «Сценарии». | Сценарии |
| Тип инцидента | Выпадающий список типов инцидентов. | Информационный, Тревожный |
| Камеры | Выпадающий список камер. Подробнее см. раздел «Камеры». | Камеры |
| ID инцидентов | Поле для ввода идентификатора инцидента | ID существующего инцидента (например, e96af9df-32d5-40a6-b5cf-32e9c04632f8) |
| Списки | Выпадающий список списков. Подробнее см. раздел «Списки». | Списки |
| Транспортное средство | ||
| Экстренные службы | Выпадающий список типов экстренных служб. | Полный перечень значений приведен в документе «Справочник». |
| Наличие проблескового маячка | Наличие или отсутствие проблескового маячка у транспортного средства. | Есть / Нет / Не важно |
| Специальная техника | Выпадающий список типов специальной техники. | Полный перечень значений приведен в документе «Справочник». |
| Общественный транспорт | Выпадающий список типов общественного транспорта. | Полный перечень значений приведен в документе «Справочник». |
| Количество осей | Поля для задания минимального и максимального числа осей транспортного средства. | 0…10 |
| Наличие прицепа | Наличие или отсутствие прицепа у транспортного средства. | Есть / Нет / Не важно |
| Марка ТС | Выпадающий список марок транспортных средств. | Полный перечень значений приведен в документе «Справочник». |
| Модель ТС | Выпадающий список моделей транспортных средств. | Полный перечень значений приведен в документе «Справочник». |
| Тип ТС | Выпадающий список типов транспортных средств. | Полный перечень значений приведен в документе «Справочник». |
| Цвет ТС | Выпадающий список цветов транспортных средств. | Полный перечень значений приведен в документе «Справочник». |
| Тип цвета ТС | Выпадающий список типов цвета транспортного средства. | Полный перечень значений приведен в документе «Справочник». |
| Ориентация ТС | Выпадающий список возможных ориентаций транспортного средства. | Полный перечень значений приведен в документе «Справочник». |
| Направление выезда | Выпадающий список направлений движения транспортного средства. | Вперед, Назад, Неизвестно |
| ГРЗ | ||
| Символы ГРЗ | Поле для ввода символов ГРЗ. Неизвестные символы заменяются символом *. Допускается ввод цифр, заглавных букв русского и латинского алфавитов, а также символа *. Примеры: A001AX163, A****A777, М0*8ИН. |
Цифры 0…9, буквы A…Z, А…Я, символ * |
| Формат ГРЗ | Выпадающий список форматов ГРЗ. | Индивидуальные, Шаблонные |
| Страна регистрации | Выпадающий список стран регистрации ГРЗ. | Полный перечень значений приведен в документе «Справочник». |
| Дополнительные свойства ГРЗ | Отображаются в зависимости от выбранной страны регистрации. | — |
| Свойство 1 | Выпадающий список дополнительных свойств ГРЗ. Поле доступно только для стран, поддерживающих распознавание дополнительных свойств. При выборе нескольких стран поле блокируется. | — |
| Свойство 2 | Выпадающий список дополнительных свойств ГРЗ. Поле доступно только для стран, поддерживающих распознавание дополнительных свойств. При выборе нескольких стран поле блокируется. | — |
Чтобы применить фильтры, задайте один или несколько параметров и нажмите кнопку «Применить».
Чтобы очистить все заданные фильтры, нажмите кнопку «Сбросить» или значок
, расположенный рядом с заголовком «Фильтры».
Распознавание марки и модели выполняется на основе визуальных признаков кузова транспортного средства. Классификатор объединяет модели со схожими внешними признаками в одну группу и определяет наиболее распространенную в Российской Федерации марку и модель этой группы. Например, модели ZAZ Sens, ZAZ Lanos, ZAZ Chance, Daewoo Sens, Daewoo Lanos, Chevrolet Lanos и ZAZ Lanos Furgon имеют схожие визуальные признаки кузова и относятся к одной группе. Поэтому при распознавании любого из перечисленных транспортных средств система определяет марку как Chevrolet, а модель — как Lanos.
Полный перечень поддерживаемых марок и моделей транспортных средств приведен в документе «Справочник».
